Цөмийн гүйдлийн трансформатор хэрхэн ажилладаг вэ?

Хураангуй: Цөмийн гүйдлийн трансформаторуудаарЭдгээр нь цахилгааны систем дэх чухал төхөөрөмж бөгөөд хяналт, хамгаалалт, хяналтанд гүйдлийн нарийвчлалыг хэмжих боломжийг олгодог. Энэхүү нийтлэл нь тэдний ажиллах зарчим, давуу тал, суурилуулалтын талаар анхаарах зүйлс, хэрэглэгчийн нийтлэг тулгамдсан асуудлуудыг судалж, инженер, байгууламжийн менежерүүдэд мэдээлэлтэй шийдвэр гаргахад тусалдаг.

Агуулга

• Цөмийн гүйдлийн трансформатор гэж юу вэ?
• Цөм гүйдлийн трансформаторын ажиллах зарчим
• Гол давуу тал
• Суулгахад анхаарах зүйлс
• Ердийн програмууд
• Нийтлэг асуудал ба алдааг олж засварлах
• Түгээмэл асуултууд

Цөмийн гүйдлийн трансформатор гэж юу вэ?

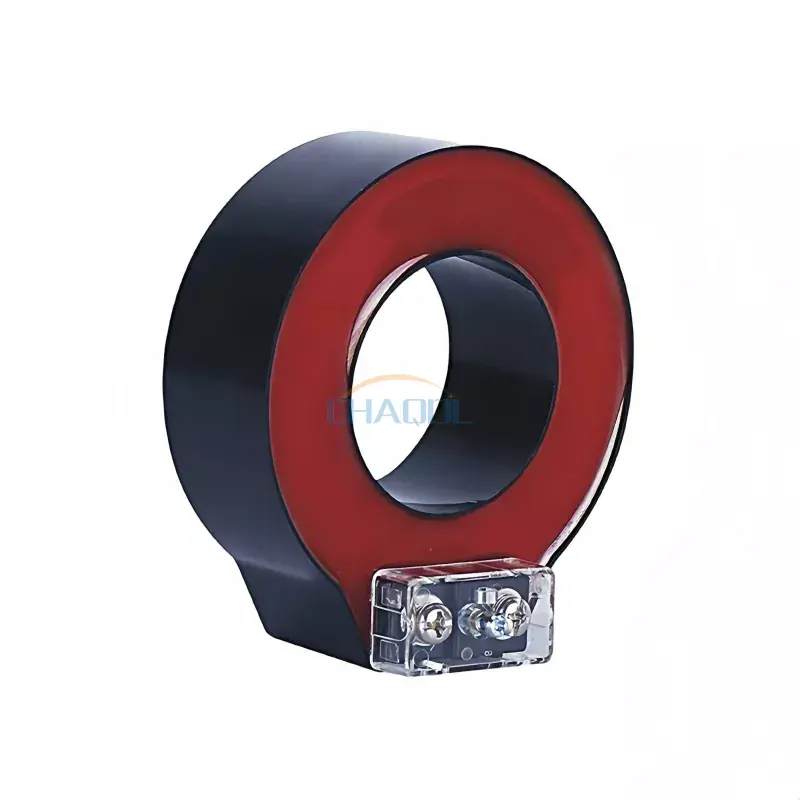

A Цөмийн гүйдлийн трансформатороор (TCCT)анхдагч хэлхээний гүйдэлтэй пропорциональ бууруулсан гүйдлийг үүсгэж хувьсах гүйдэл (AC) хэмжих зориулалттай цахилгаан төхөөрөмж юм. Цонхны төрлийн эсвэл хуваагдмал цөмт трансформаторуудаас ялгаатай нь дамжуулагч нь TCCT-ийн цөмөөр шууд дамждаг бөгөөд энэ нь авсаархан дизайн, нарийвчлалыг хэмжих боломжийг олгодог.

• Анхдагч дамжуулагч нь цөмөөр шууд дамждаг
• Хоёрдогч ороомог нь хэмжилтийг багасгах гүйдлийг хангадаг
• Хамгаалалтын реле, тоолуур, хяналтын системд ашигладаг

Цөм гүйдлийн трансформаторын ажиллах зарчим

TCCT нь үндсэндээ үйл ажиллагаагаа явуулдагцахилгаан соронзон индукц. Үндсэн дамжуулагч нь түүгээр урсах гүйдэлтэй пропорциональ соронзон орон үүсгэдэг. Энэ соронзон орон нь хоёрдогч ороомог дахь гүйдлийг өдөөдөг бөгөөд дараа нь өндөр хүчдэлд шууд өртөхгүйгээр багажаар аюулгүйгээр хэмжиж болно.

Гол давуу тал

• Компакт дизайн:Шилжүүлэгч төхөөрөмж болон самбарын суурилуулалтанд амархан тохирно.
• Өндөр нарийвчлал:Хамгаалалтын реле болон хэмжих хэрэгслийн найдвартай хэмжилт.
• Бат бөх:Аж үйлдвэрийн орчинд удаан хугацаагаар ажиллах бат бөх бүтээц.
• Хялбар засвар үйлчилгээ:Энгийн хийцтэй тул хамгийн бага засвар үйлчилгээ шаардлагатай.

Суулгахад анхаарах зүйлс

Зөв суурилуулалт нь TCCT-ийн оновчтой гүйцэтгэлийг баталгаажуулдаг. Гол хүчин зүйлүүд орно:

1. Хэмжилтийн алдаа гарахаас зайлсхийхийн тулд үндсэн дамжуулагчийг гол дундуур байрлуулсан эсэхийг шалгаарай.
2. Үнэн зөв уншихын тулд зөв хоёрдогч утас ба туйлшралыг шалгана уу.
3. Цахилгааны аюулаас урьдчилан сэргийлэхийн тулд тусгаарлагчийн зохих зайг барих.
4. Байгаль орчны нөхцөл байдлыг анхаарч үзээрэй: температур, чийгшил, чичиргээ нь гүйцэтгэлд нөлөөлж болно.

Тусгай суурилуулах заавар, аюулгүй байдлын зөвлөмжийн хувьд Anqiang Power нь TCCT загвар бүрийн нарийвчилсан гарын авлагыг өгдөг.

Ердийн програмууд

• Үйлдвэр, худалдааны байгууламжийн эрчим хүчний хэмжилт
• Шилжүүлэгч болон трансформаторын одоогийн хяналт
• Дэд станц дахь хамгаалалтын релений хэлхээ
• Алсын зайнаас хянах SCADA системд нэгтгэх

Нийтлэг асуудал ба алдааг олж засварлах

Өндөр чанартай TCCT ч гэсэн үйл ажиллагааны асуудалтай тулгардаг. Нийтлэг асуудлууд нь:

• Буруу харьцаа гаралт:Ихэнхдээ хоёрдогч утаснуудын алдаа эсвэл үндсэн буруу сонголтоос үүсдэг.
• Хэт халалт:Ихэвчлэн хэт их анхдагч гүйдэл эсвэл агааржуулалт муутай байдаг.
• Соронзон ханалт:Өндөр гүйдлийн хэрэглээнд хэмжилтийг гажуудуулж болно.
• Механик гэмтэл:Биеийн цочрол эсвэл чичиргээ нь үндсэн шугамд нөлөөлж болзошгүй.

Алдааг олж засварлах нь ерөнхийдөө утсыг шалгах, тусгаарлагчийн эвдрэлийг шалгах, төхөөрөмж нь хэрэглээний хувьд зөв үнэлэгдсэн эсэхийг шалгах явдал юм.

Түгээмэл асуултууд

• А: TCCT нь хувьсах болон тогтмол гүйдлийг хоёуланг нь хэмжиж чадах уу?
  Хариулт: Үгүй ээ, үндсэн гүйдлийн трансформаторууд нь зөвхөн цахилгаан соронзон индукц дээр тулгуурладаг тул хувьсах гүйдлийг хэмжихэд зориулагдсан.
• Асуулт: Би өргөдөлдөө тохирох TCCT-ийг хэрхэн сонгох вэ?
  Х: Анхан шатны гүйдлийн зэрэглэл, нарийвчлалын ангилал, тусгаарлагчийн түвшин, хүрээлэн буй орчны нөхцөл байдлыг анхаарч үзээрэй.
• Асуулт: Үндсэн CT нь засвар үйлчилгээ шаарддаггүй юу?
  Хариулт: Тэд хамгийн бага засвар үйлчилгээ шаарддаг, голчлон физик гэмтэл, утаснуудын бүрэн бүтэн байдлыг шалгах хэрэгтэй.
• А: Anqiang Power-ийн TCCT-ууд юугаараа ялгаатай вэ?
  Х: Anqiang Power нь нарийн үйлдвэрлэл, бат бөх чанар, нарийн төвөгтэй суурилуулалтыг дэмжихийг чухалчилдаг.

Цөмийн гүйдлийн трансформаторууд нь орчин үеийн цахилгааны системд зайлшгүй шаардлагатай бөгөөд үнэн зөв хэмжих, хамгаалах, хянах боломжийг олгодог. Инженерүүд тэдгээрийн зарчим, суурилуулалт, нийтлэг асуудлуудыг ойлгосноор бүх төрлийн хэрэглээний найдвартай ажиллагааг хангаж чадна.

Үндсэн гүйдлийн трансформатороор дамжуулан өндөр чанартай, хувийн техникийн дэмжлэг авахыг хүсвэл зочилно ууАньчян хүчэсвэлбидэнтэй холбоо барина уушаардлагаа ярилцаж, мэргэжилтний зөвлөгөө авах.
