24кВ-ын шон дээр суурилуулсан өндөр хүчдэлийн таслуур

24 кВ-ын шон дээр суурилуулсан өндөр хүчдэлийн таслуур нь дунд хүчдэлийн цахилгаан түгээх системд зориулагдсан ZW32-24 цувралын гаднах вакуум таслуур юм. Энэ нь ачааллын гүйдлийг солих, хэт ачааллын гүйдлийг таслах, цахилгааны сүлжээн дэх богино залгааны гэмтлийг арилгахад өргөн хэрэглэгддэг. Вакуум таслах дэвшилтэт технологи, зэврэлтэнд тэсвэртэй бүтэц, найдвартай ажиллах механизмыг агуулсан энэхүү таслуур нь дэд станц, үйлдвэрлэлийн байгууламж, сэргээгдэх эрчим хүчний төсөл, нийтийн хэрэглээний түгээлтийн системд аюулгүй, тогтвортой ажиллагааг хангадаг.

Мэргэжлийн 24 кВ-ын вакуум таслуур үйлдвэрлэгчийн хувьд бид дэлхий даяар цахилгаан эрчим хүч, цахилгааны гэрээт гүйцэтгэгчид, EPC төсөл, түгээх сүлжээний операторуудад удаан эдэлгээтэй, өндөр гүйцэтгэлтэй шийдлүүдийг санал болгодог.

24 кВ-ын шон дээр суурилуулсан өндөр хүчдэлийн таслуур гэж юу вэ?

24 кВ-ын шон суурилуулсан вакуум таслуур (VCB) нь цахилгаан түгээх системийг хэт ачаалал, богино холболт, цахилгааны гэмтлээс хамгаалах зориулалттай цахилгааны шон дээр суурилуулсан гадаа дунд хүчдэлийн унтраалга юм. Таслагч нь нумыг хурдан бөгөөд найдвартай унтраахын тулд вакуум таслагчийг ашигладаг бөгөөд энэ нь маш сайн дулаалгын гүйцэтгэл, урт хугацааны үйлчилгээ үзүүлдэг.

Уламжлалт тосон таслуур болон SF6 таслууртай харьцуулахад вакуум таслуур нь засвар үйлчилгээний шаардлага бага, байгаль орчинд ээлтэй, ашиглалтын найдвартай байдал, механик ашиглалтын хугацааг уртасгах зэрэг томоохон давуу талуудтай.

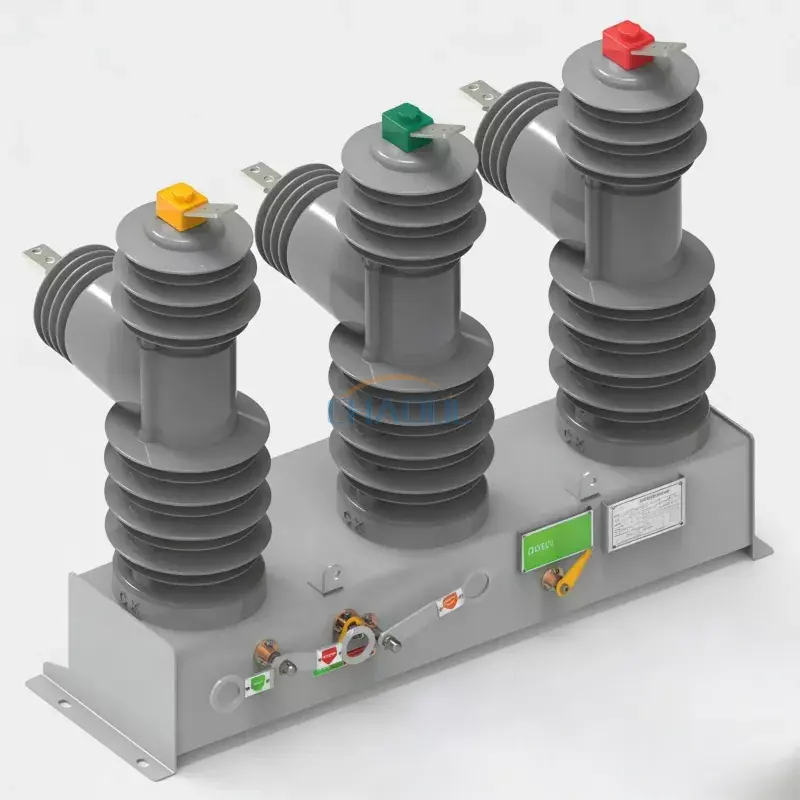

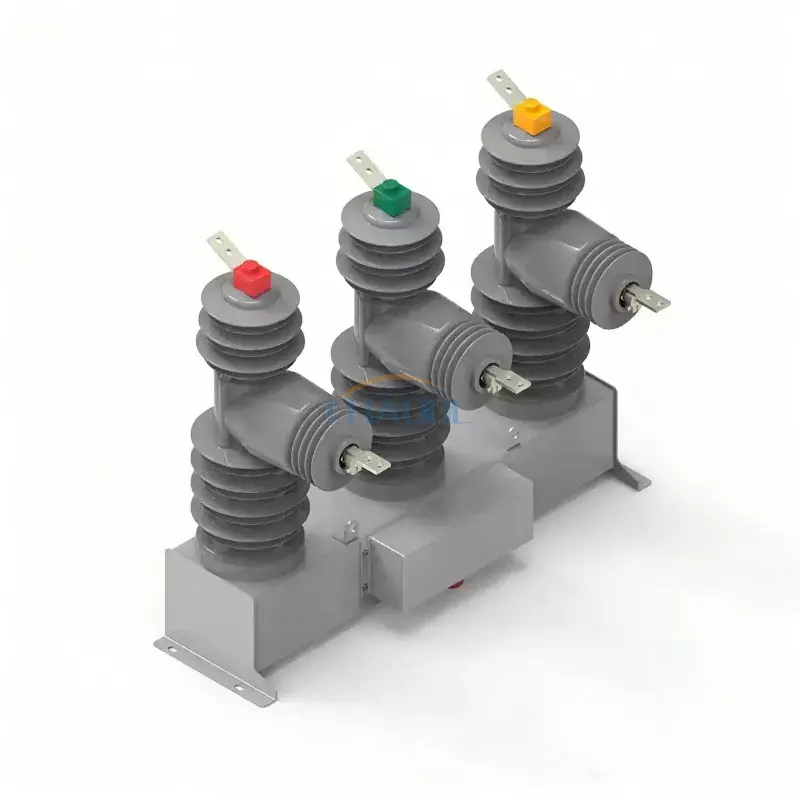

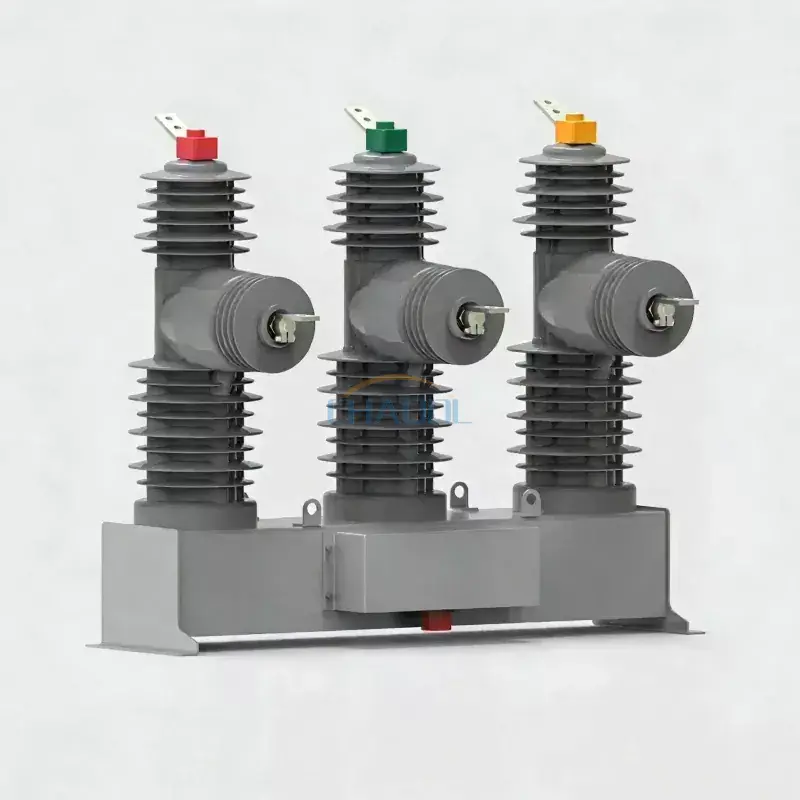

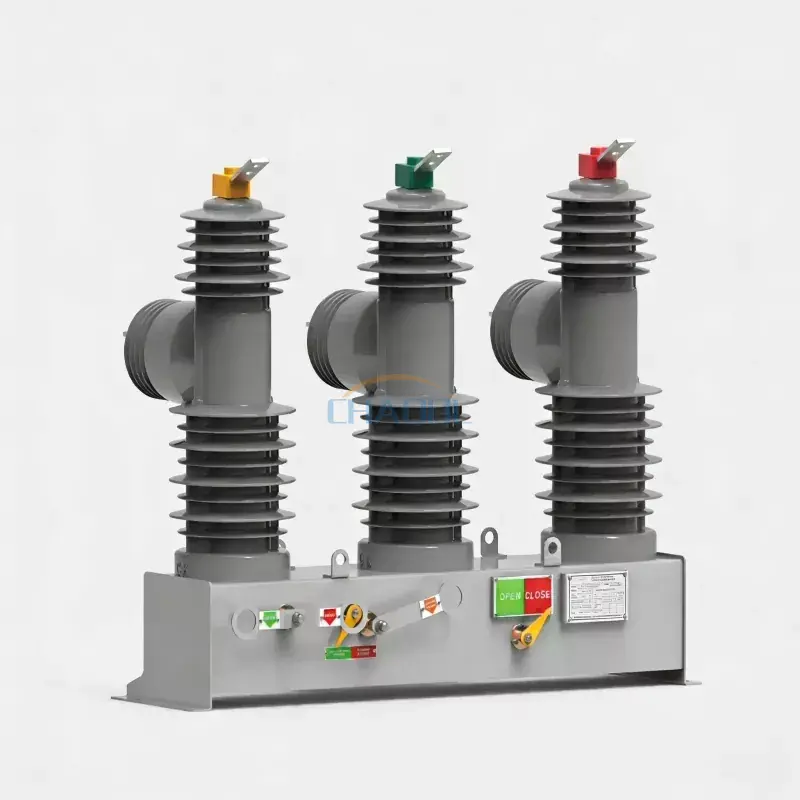

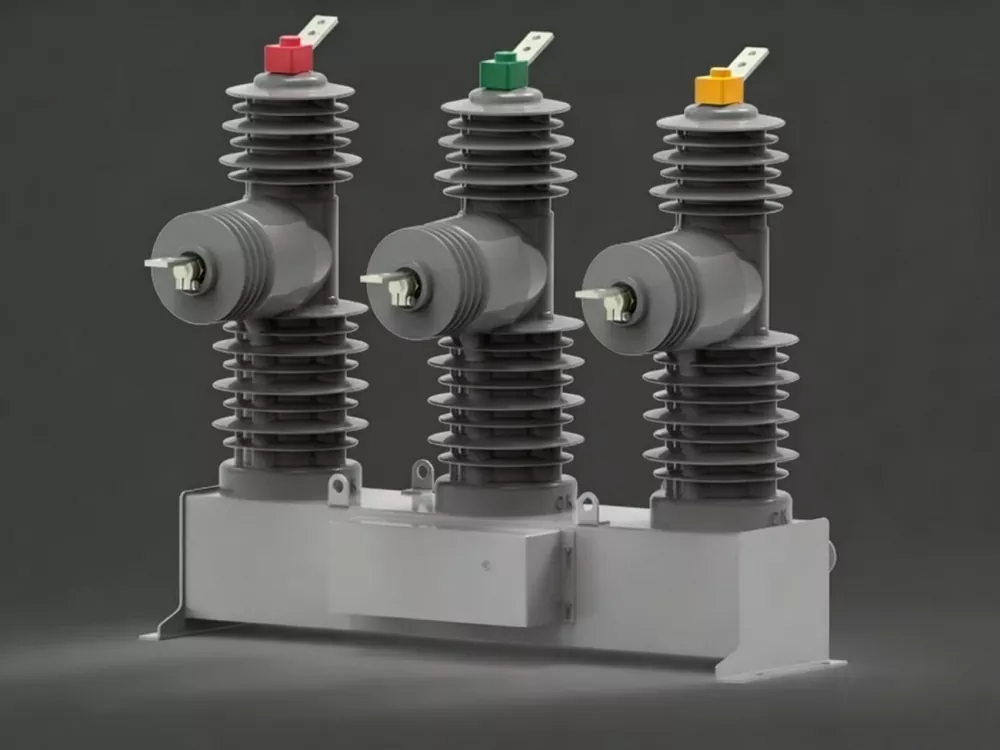

Гадаад үзэмжийн диаграм

Авсаархан шон дээр суурилуулсан бүтэц нь гадаа суурилуулах, хүрээлэн буй орчны хүнд нөхцөлд удаан хугацаагаар ажиллах зориулалттай. Түүний бат бөх бүтэц нь чийг, тоос шороо, хэт ягаан туяа, зэврэлтэнд маш сайн тэсвэртэй байдаг.

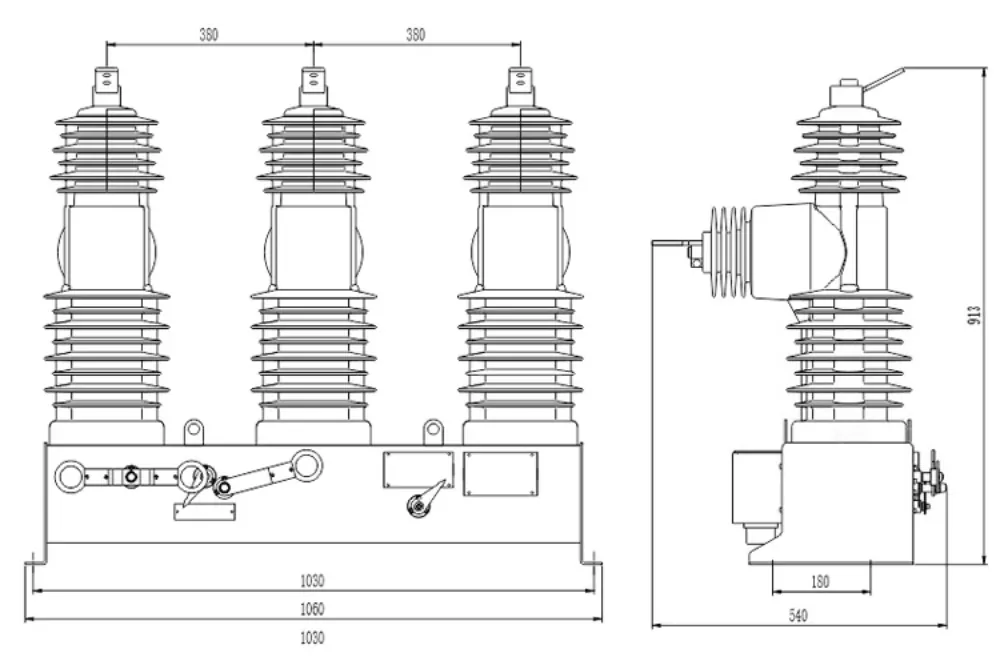

Бүтээгдэхүүний хэмжээсийн диаграм

Бүтцийн оновчтой загвар нь өндөр дулаалгын гүйцэтгэл, үйл ажиллагааны аюулгүй байдлыг хангахын зэрэгцээ суурилуулах зайны шаардлагыг багасгадаг. Компакт хэмжээ нь тээвэрлэлт, суурилуулалтын зардлыг бууруулдаг.

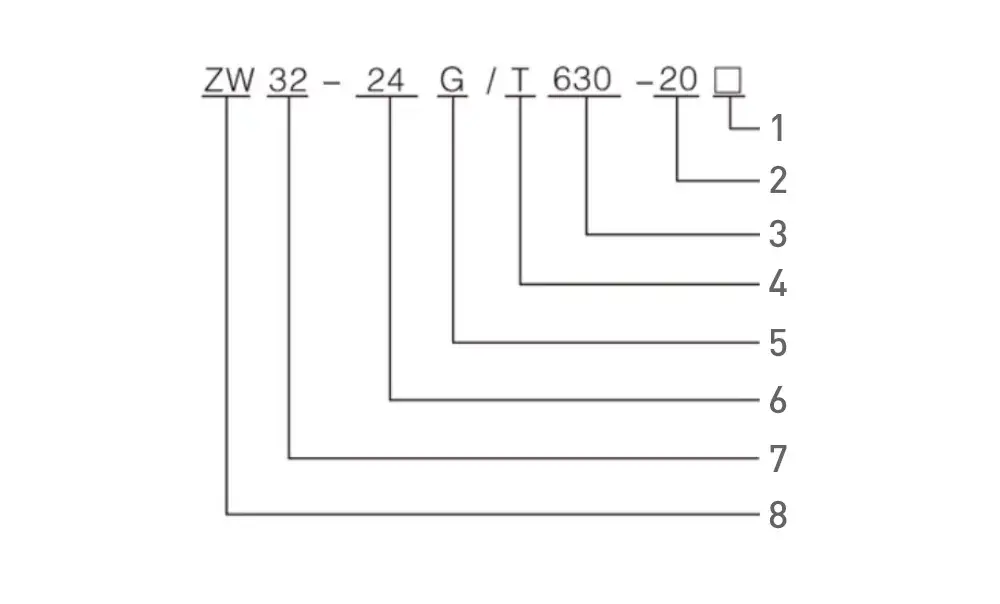

Техникийн параметрүүд

1. Цахилгаанаар ажилладаг

2. Богино залгааны нэрлэсэн гүйдэл (KA)

3. Нэрлэсэн гүйдэл (A)

4. Пүршний ажиллах механизм

5. Тусгаарлагч унтраалгатай

6. Нэрлэсэн хүчдэл (КВ)

7. Дизайн серийн дугаар

8. Гадна вакуум таслуур

Гол онцлогууд

Вакуум нуман гал унтраах дэвшилтэт технологи

Вакуум таслагч нь сэлгэн залгах үед цахилгаан нумыг хурдан унтрааж, аюулгүй байдлыг эрс сайжруулж, контактын элэгдлийг бууруулдаг. Энэхүү технологи нь диэлектрикийн маш сайн хүч чадал, бүтээгдэхүүний амьдралын туршид найдвартай тасалдлын гүйцэтгэлийг хангадаг.

Өндөр богино залгааны таслах хүчин чадал

25 кА хүртэлх богино залгааны таслах гүйдлийн хүчин чадал бүхий таслуур нь эвдрэлийг үр дүнтэй тусгаарлаж, үнэ цэнэтэй цахилгаан хэрэгслийг хэвийн бус гүйдлийн нөхцлөөс үүдэлтэй эвдрэлээс хамгаалж чаддаг.

Гадна орчинд маш сайн дасан зохицох чадвар

Орон сууц нь өндөр чанарын зэвэрдэггүй ган эсвэл Dacromet-ээр бүрсэн гангаар хийгдсэн бөгөөд хэт ягаан туяанд тэсвэртэй бүрээстэй байна. Энэ нь зэврэлт, давс цацах, чийгшил, тоос шороо, цаг агаарын таагүй нөхцөл байдлаас дээд зэргийн хамгаалалтыг хангана.

Пүршний найдвартай ажиллагааны механизм

Пүршээр ажилладаг механизм нь үйл ажиллагааны дуу чимээ багатай, хамгийн бага сэргэлттэй хурдан нээгдэж, хаалтын гүйцэтгэлийг өгдөг. Тогтвортой механик ажиллагаа, үйлчилгээний хугацааг уртасгана.

Эрчим хүчний бага зарцуулалт

Үйлдлийн механизм нь 70 Вт-аас бага эрчим хүч шаарддаг тул алсаас суурилуулах, нөөц эрчим хүчний системтэй хялбар нэгтгэхэд тохиромжтой.

Хэрэглээ

24 кВ-ын гаднах вакуум таслуурыг дараахь зүйлд өргөн ашигладаг.

• Цахилгаан түгээх сүлжээ
• Цахилгаан дэд станцууд
• Аж үйлдвэр, уул уурхайн
• Хөдөөгийн цахилгаанжуулалтын төслүүд
• Нарны фотоволтайк цахилгаан станцууд
• Салхины эрчим хүч үйлдвэрлэх систем
• Ухаалаг сүлжээний автоматжуулалтын төслүүд
• Хэрэглээний дамжуулах, түгээх систем

Бүтцийн онцлог

1. Өндөр бат бэхийн хаалт
Хаалт нь зэвэрдэггүй ган эсвэл тусгайлан боловсруулсан ган хавтанг ашигладаг. Зэврэлтийн эсрэг дэвшилтэт боловсруулалт нь хүрээлэн буй орчны хөгшрөлт, химийн нөлөөнд тэсвэртэй байдлыг эрс сайжруулдаг.

2. Силикон резинэн тусгаарлагч шон
APG тусгаарлагчтай шон нь өндөр хүчин чадалтай силикон резинээр бүрхэгдсэн бөгөөд гайхалтай дулаалгын шинж чанар, конденсацаас хамгаалах чадвар, урт хугацааны найдвартай байдлыг хангадаг.

3. Вакуум таслагчийн нэгж
Вакуум таслагч нь сэлгэн залгах үндсэн бүрэлдэхүүн хэсэг болж, засвар үйлчилгээний хамгийн бага шаардлага бүхий найдвартай гүйдлийн тасалдлыг баталгаажуулдаг.

4. Ухаалаг удирдлагын нийцтэй байдал
Нэмэлт ухаалаг хянагчуудыг алсаас хянах, алдаа илрүүлэх, алсын зайнаас солих, SCADA системийн харилцаа холбоо зэрэгт нэгтгэж болно.

Хэрэглээний болон үйлдвэрлэлийн хэрэглэгчдэд зориулсан ашиг тус

• Гэмтлийг хурдан тусгаарлаж, системийн найдвартай байдлыг сайжруулна
• Засвар үйлчилгээ, ашиглалтын зардлыг бууруулсан
• Механик болон цахилгааны үйлчилгээний урт хугацаа
• Ашиглалтын өндөр аюулгүй байдал, шилжүүлэгчийн гүйцэтгэл
• Байгаль орчинд ээлтэй вакуум таслах технологи
• Гадаа хатуу ширүүн орчинд тохиромжтой
• Суурилуулалт, засвар үйлчилгээ хийхэд хялбар
• Ухаалаг сүлжээ ба SCADA нийцтэй байдал

Суурилуулалтын орчинд тавигдах шаардлага

Тохиромжтой ажиллахын тулд 24 кВ-ын шон дээр суурилуулсан таслуурыг дараахь нөхцөлд суурилуулна.

• Орчны температур -30 ° C-аас + 40 ° C хооронд байна
• 1500 метрээс хэтрэхгүй өндөр
• Хүчтэй чичиргээ, механик цохилт байхгүй
• Өндөр идэмхий хий, тэсрэх аюултай орчин байхгүй
• Цахилгааны стандартын дагуу зөв газардуулга

Яагаад манай 24 кВ-ын шон дээр суурилуулсан өндөр хүчдэлийн таслуурыг сонгох хэрэгтэй вэ?

• Мэргэжлийн дунд хүчдэлийн унтраалга үйлдвэрлэгч
• Чанарын хатуу хяналт, үйлдвэрийн туршилт
• OEM болон ODM тохируулгын үйлчилгээ
• Найдвартай вакуум таслагч технологи
• Өрсөлдөөнт үйлдвэрээс шууд үнэ тогтоох
• Дэлхий даяар хурдан хүргэлтийн дэмжлэг
• Техникийн цогц тусламж
• Урт хугацааны борлуулалтын дараах үйлчилгээ

Байнга асуудаг асуултууд

24кВ-ын шон дээр суурилуулсан өндөр хүчдэлийн таслуурын үндсэн үүрэг юу вэ?

Энэ нь дунд хүчдэлийн цахилгаан түгээх системийн ачааллын гүйдлийг солих, хэт ачааллын гүйдлийг таслах, богино залгааны гэмтлийг тусгаарлахад хэрэглэгддэг.

Хэлхээ таслагчийг алсаас удирдах боломжтой юу?

Тиймээ. Нэмэлт ухаалаг удирдлагын нэгжүүд нь алсын удирдлага, хяналт, алдаа оношлох, SCADA холбоог дэмжих боломжтой.

Энэ таслуур нь нар, салхины эрчим хүчний төслүүдэд тохиромжтой юу?

Тиймээ. Энэ нь нарны фото цахилгаан станц, салхин цахилгаан станц, эрчим хүч хадгалах төслүүд зэрэг сэргээгдэх эрчим хүчний цахилгаан станцуудад өргөн хэрэглэгддэг.

Вакуум таслуур нь SF6 таслуураас ямар давуу талтай вэ?

Вакуум таслуур нь байгаль орчинд ээлтэй, засвар үйлчилгээ бага шаарддаг, үйлчилгээний хугацаа урт, SF6 хийтэй харьцах шаардлагагүй.

Та OEM болон тохируулсан техникийн үзүүлэлтүүдийг дэмждэг үү?

Тиймээ. Бид төслийн шаардлагын дагуу тохируулсан тохиргоо, үйлдлийн механизм, ухаалаг хянагч, брендийн үйлчилгээг үзүүлэх боломжтой.
