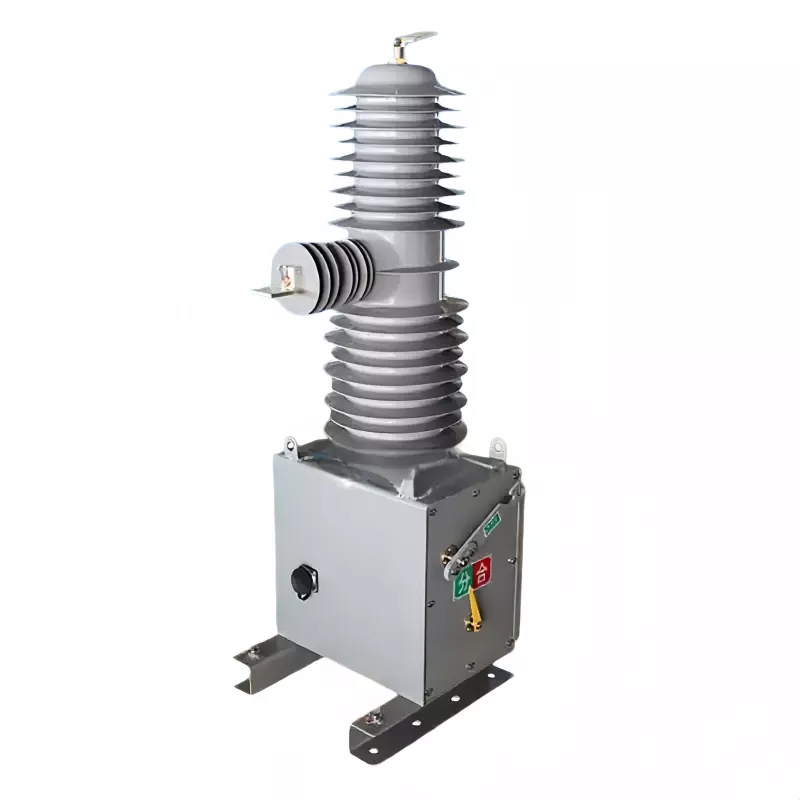

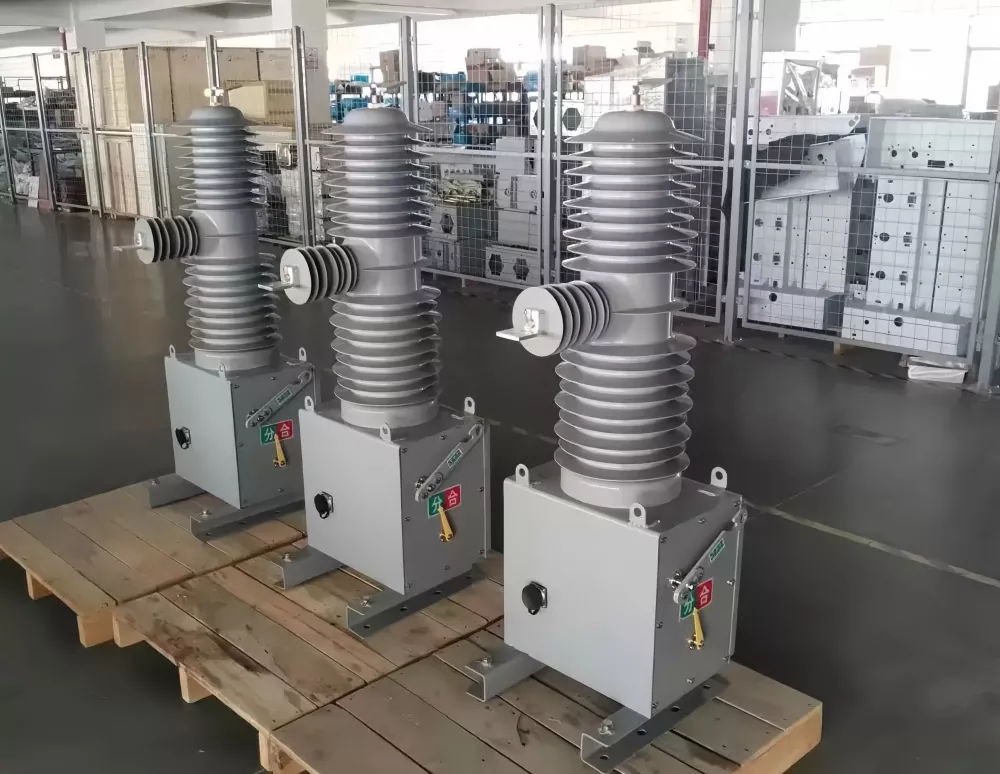

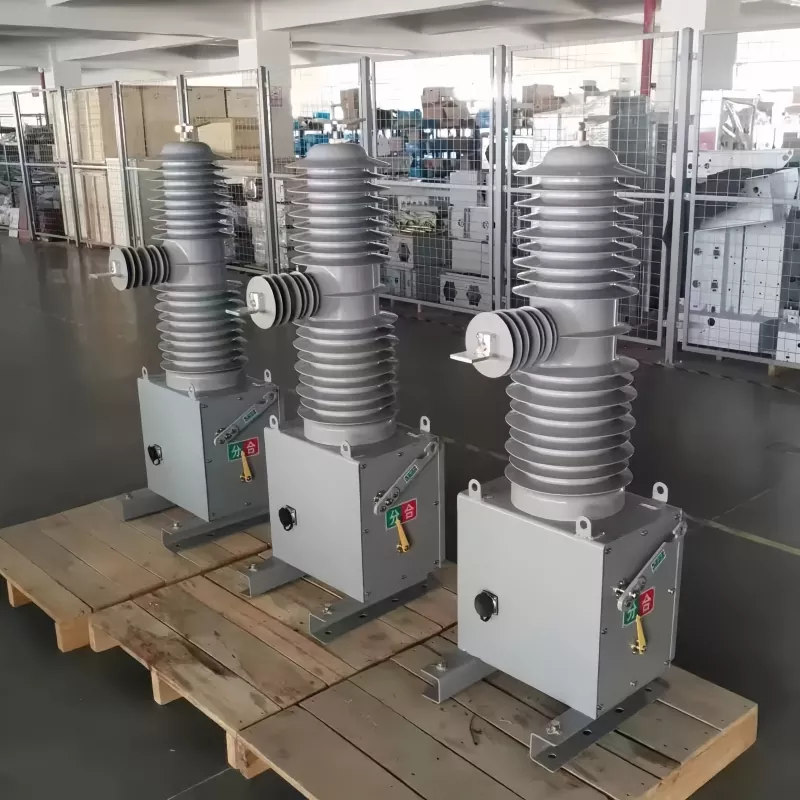

The33кВ-ын нэг туйлтай гадаа таслуурдунд хүчдэлийн цахилгаан түгээх системд найдвартай залгах, хамгаалах зориулалттай. Энэ нь орчин үеийн эрчим хүчний сүлжээнд ачааллын гүйдэл, эвдрэлийн гүйдэл, богино залгааны нөхцлийг тасалдуулахад өргөн хэрэглэгддэг. Гадна талын бат бөх бүтэцтэй, нуман унтраах оновчтой гүйцэтгэлтэй энэхүү төхөөрөмж нь байгаль орчны хүнд нөхцөлд ч тогтвортой ажиллагааг хангадаг.
Байнгын соронзтой ажиллах механизм, өндөр бат бэх тусгаарлагч бүрэлдэхүүн хэсгүүдээр бүтээгдсэн33кВ-ын нэг туйлтай гадаа таслуурхурдан хариу үйлдэл үзүүлэх, үйлчилгээний урт хугацаа, засвар үйлчилгээний хамгийн бага шаардлагуудыг хангадаг бөгөөд энэ нь нийтийн сүлжээ, дэд станц, үйлдвэрлэлийн цахилгаан түгээх системд тохиромжтой.
|
Төсөл |
Тоон утга |
|
Нэрлэсэн хүчдэл |
35 кВ |
|
Нэрлэсэн гүйдэл |
630/1250А |
|
Нэрлэсэн давтамж |
50/60 Гц |
|
1 минутын цахилгаан давтамжийг тэсвэрлэх хүчдэл |
80/95 кВ |
|
Аянгын импульсийн тэсвэрлэх хүчдэл (Оргил) |
185 кВ |
|
Богино залгааны нэрлэсэн гүйдэл |
20/25/31.5 кА |
|
Богино залгааны нэрлэсэн гүйдэл (Оргил) |
80 кА |
|
Нэрлэсэн оргил тэсвэрлэх гүйдэл |
80 кА |
|
4S Богино хугацааны гүйдлийг тэсвэрлэх |
31.5 кА |
|
Нэрлэсэн үйл ажиллагааны мөчлөг |
Нээх–0.3с–Хаах/Нээх–180сек–Хаах/Нээх–180сек–Хаах/Нээх–60сек–Сэргээх |
|
Богино холболтыг таслах нэрлэсэн үйл ажиллагаа |
30 удаа |
|
Механик амьдрал |
20,000 удаа |
|
Байнгын соронзон механизмын хяналтын хүчдэл |
DC220V |
|
Хоёрдогч хэлхээний 1 минутын цахилгаан давтамжийг тэсвэрлэх хүчдэлийн туршилт |
2 кВ |
|
Параметрийн нэр |
Өгөгдөл |
|
Gap-тай холбоо барина |
18±1 мм |
|
Overtravel-тэй холбоо барина уу |
4±0.5 мм |
|
Нээлтийн хурд |
1.4-1.8м/с |
|
Хаалтын хурд |
0.8-1.2м/с |
|
Холбоо барих хаалтын цаг |
<=5 мс |
|
Үе шат хоорондын төвийн зай |
560±2 мм |
|
Гурван фазын шилжих асинхрон |
<=3 мс |
|
Фаз-фазын дамжуулагч гогцооны эсэргүүцэл |
μΩ |
|
Хаалтын цаг |
25-45 мс |
|
Нээлтийн цаг |
20-45 мс |
|
Жин |
100 кг |

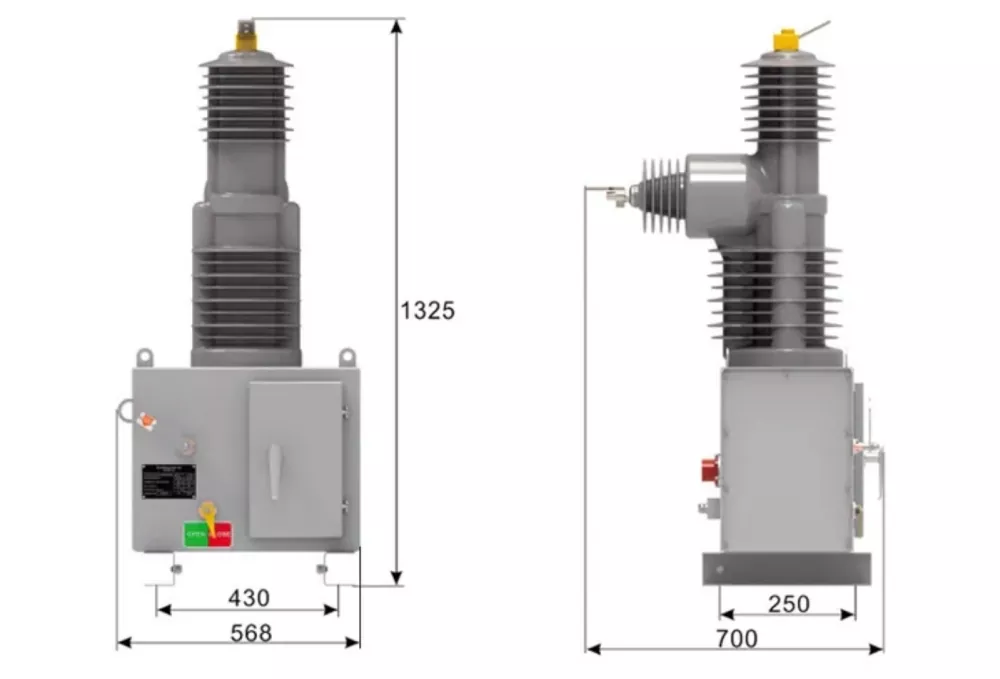

-ийг зөв суурилуулах33кВ-ын нэг туйлтай гадаа таслуурурт хугацааны найдвартай, аюулгүй ажиллагааг хангахад зайлшгүй шаардлагатай. Төхөөрөмжийг зөв газардуулгын холболттой, тогтвортой шонгийн бүтэц эсвэл ган хүрээ дээр суурилуулсан байх ёстой.
Суурилуулалтын дараа механизмын жигд ажиллагаа, зөв цагийг хангахын тулд ачаалалгүй шилжих туршилтыг хийх шаардлагатай.
1. Орчны агаарын температур: -30 ° C-аас + 60 ° C хүртэл;
2. Өндөр: 2000 метрээс хэтрэхгүй;
3. Салхины хурд: 34 м/с-ээс ихгүй;
4. Хуваарилах төхөөрөмж, хяналтын төхөөрөмжийн гаднаас үүссэн чичиргээ, газар хөдлөлтийн идэвхжил бага байх;
5. Бохирдлын зэрэг: IV түвшин;
6. Хадгалах температур: -40 ° C-аас + 85 ° C хүртэл.
Асуулт 1: 33кВ-ын нэг туйлтай гадаа таслуурын үндсэн үүрэг юу вэ?
Х: Энэ нь дунд хүчдэлийн агаарын түгээх систем дэх гэмтлийн гүйдлийг таслах, тусгаарлах, сүлжээний аюулгүй ажиллагааг хангах, доод урсгалын тоног төхөөрөмжийг хамгаалахад ашиглагддаг.
Асуулт 2: Энэ таслуур нь хатуу ширүүн орчинд ажиллаж чадах уу?
Хариулт: Тийм ээ, энэ нь өндөр бохирдол, хүчтэй салхи, температурын өргөн өөрчлөлтөд зориулагдсан тул гадаа удаан хугацаагаар ашиглахад тохиромжтой.
Асуулт 3: 33 кВ-ын нэг туйлтай гадаа таслуур нь байнгын засвар үйлчилгээ шаарддаг уу?
Х: Битүүмжилсэн механизм, бат бөх эд ангиудын ачаар уг загвар нь хэвийн ашиглалтын нөхцөлд засвар үйлчилгээ шаарддаггүй.
А4: Ямар төрлийн суулгах аргыг санал болгож байна вэ?
Х: Аюулгүй байдал, гүйцэтгэлийг оновчтой болгохын тулд найдвартай газардуулга бүхий шон дээр суурилуулсан суурилуулахыг зөвлөж байна.
Асуулт 5: Энэ нь ямар хамгаалалтын түвшинг дэмждэг вэ?
Х: Энэ нь IV түвшний бохирдолтой орчинд тохиромжтой, өндөр дулаалга, бохирдолд тэсвэртэй байхаар бүтээгдсэн.
