126КВ гадаа SF6 таслуур

126 кВ-ын гадаа SF6 хэлхээний таслуур (загвар LW36-126) нь цахилгаан сүлжээний дэд станцууд, цахилгаан дамжуулах системүүд, томоохон үйлдвэрлэлийн цахилгааны сүлжээнд зориулагдсан өндөр хүчдэлийн дамжуулах ангиллын сэлгэн залгах төхөөрөмж юм. Энэ нь ачааллын гүйдэл, хэт ачааллын гүйдэл, богино залгааны гэмтлийн гүйдлийг хянах, хамгаалах, солиход өргөн хэрэглэгддэг ба хоорондоо холбогдсон эрчим хүчний системд хэлхээний таслагчийн үүрэг гүйцэтгэдэг.

Энэхүү 126 кВ-ын хүчин чадалтай гадаа SF6 таслуур нь хүхрийн гексафторид (SF6) хийг нумыг унтрааж, тусгаарлагч болгон ашигладаг бөгөөд нэг баганатай, нэг туйлтай бүтэцтэй хослуулсан. Тасалдлын үед өөрөө эрчим хүчээр нуман унтраах зарчим нь нуман камер дотор өндөр хурдтай хийн урсгалыг бий болгож, нумыг үр дүнтэй хөргөж, унтрааж, эвдрэлийн өндөр нөхцөлд эвдрэлийн тогтвортой ажиллагааг хангадаг.

CT хөдөлгүүртэй пүршний ажиллах механизм, гурван үе шаттай механик холболтын системээр тоноглогдсон LW36-126 нь сэлгэн залгах нарийн гүйцэтгэл, механик өндөр найдвартай байдал, өндөр шаардлага хангасан гадна орчинд ажиллахад маш сайн тогтвортой байдлыг санал болгодог.

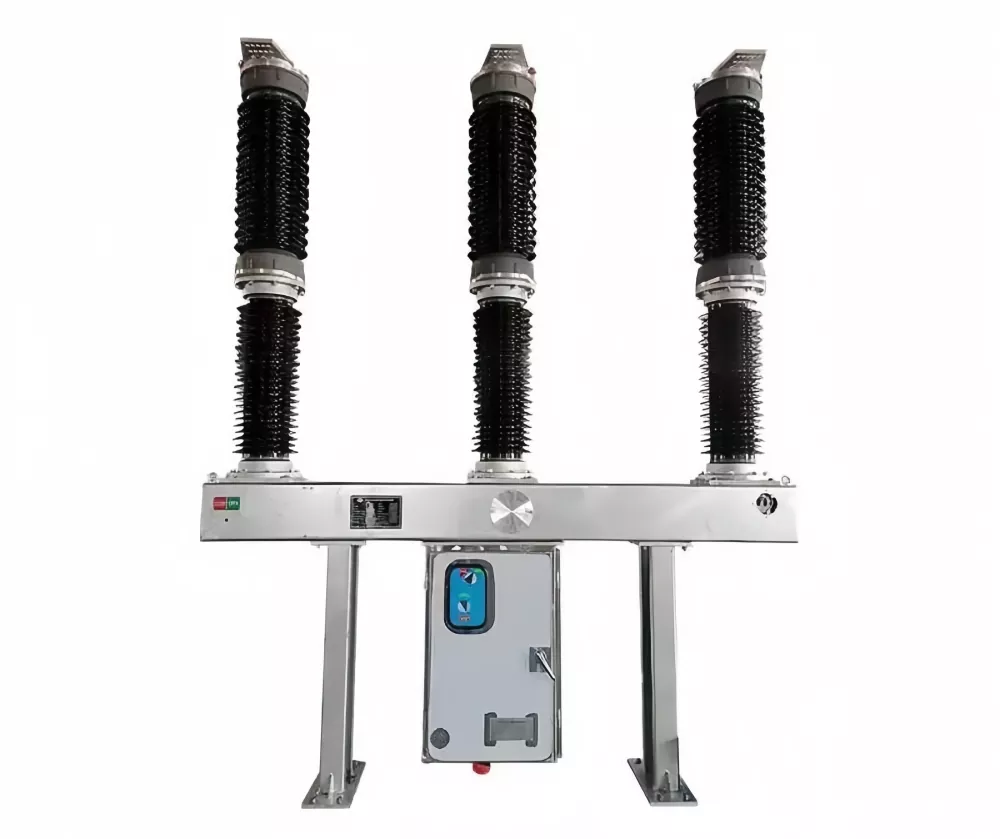

Бүтээгдэхүүний харагдах байдал

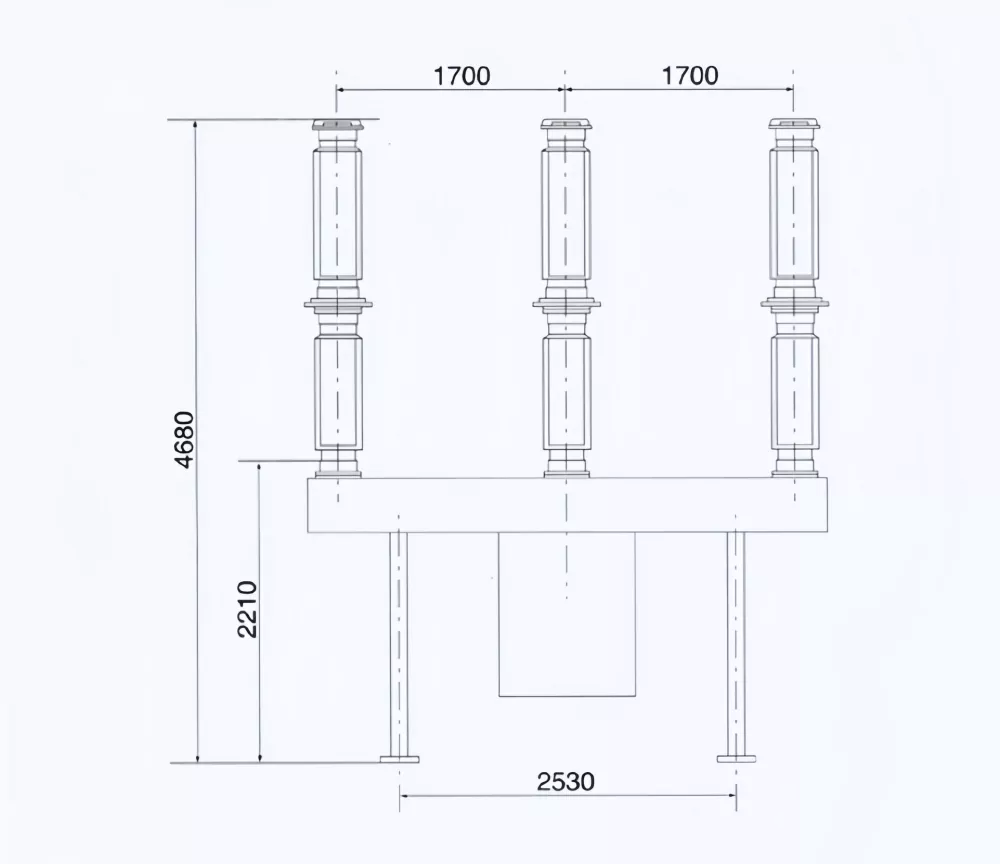

Бүтээгдэхүүний хэмжээсийн диаграм

Үйл ажиллагааны орчин

• Суурилуулалтын өндөр: Далайн түвшнээс дээш ≤ 3000 метр
• Орчны температур: -30 ° C-аас + 40 ° C хүртэл
• Салхины хамгийн их хурд: ≤ 34 м/с
• Бохирдлын түвшин: III анги (25 мм/кВ)

Техникийн параметрүүд

Бүтээгдэхүүний онцлог

• Нарийвчилсан SF6 хийн тусгаарлагч нь нуман унтраах, диэлектрикийн гүйцэтгэлийг маш сайн хангадаг.
• Нэг багана, нэг завсарлагатай туйлын загвар нь механик нарийн төвөгтэй байдлыг багасгаж, найдвартай байдлыг сайжруулдаг.
• Дамжуулах түвшний эвдрэлийн тасалдал 40 кА хүртэл өндөр таслах хүчин чадалтай.
• CT-д суурилсан пүршний үйл ажиллагааны механизм нь тогтвортой, нарийн сэлгэн залгах ажиллагааг хангадаг.
• Бохирдол, салхи, температурын өөрчлөлтөд хүчтэй тэсвэртэй, хатуу ширүүн гадаа орчинд тохиромжтой.
• Сүлжээний операторуудад засвар үйлчилгээ бага шаарддаг механик ашиглалтын хугацаа урт.
• Орчин үеийн дэд станцын автоматжуулалт, алсын удирдлагатай системтэй нийцдэг.

Бүтээгдэхүүний бүтэц, ажиллах зарчим

126 кВ-ын гадаа SF6 таслуур нь SF6 хийгээр дүүрсэн нуман унтраах камер, гүйдлийн трансформаторын нэгдэл, ажиллах механизм, тусгаарлах тулгуур бүтэц, ган хаалт системээс бүрдэнэ. SF6 хий нь дулаалгын болон нуман бөхөөгчийн үүрэг гүйцэтгэдэг бөгөөд диэлектрикийн өндөр бат бэхийг хангаж, тасалдсаны дараа хурдан сэргэдэг.

Гэмтлийн үед ажиллах механизм нь хөдөлж буй контактыг салгахад хүргэдэг бөгөөд нумын камер дотор өндөр хурдны SF6 хийн урсгалыг үүсгэдэг. Энэхүү агаарын урсгал нь нумыг хурдан хөргөж, ионгүйжүүлж, өндөр хүчдэлийн эвдрэлийн гүйдлийн аюулгүй тасалдлыг баталгаажуулдаг. Гурван үе шаттай механик холболтын систем нь туйлын синхрончлолын ажиллагаа, тасрах өндөр тогтвортой байдлыг хангадаг.

Хэрэглээ

• Өндөр хүчдэлийн цахилгаан дамжуулах дэд станцууд
• Цахилгаан сүлжээ хоорондын холболтын систем
• Хэрэглээний дамжуулах, түгээх сүлжээ
• Усан болон дулааны цахилгаан станцууд
• Аж үйлдвэрийн өндөр хүчдэлийн эрчим хүчний систем
• Дэд бүтэц, эрчим хүчний томоохон төслүүд
• Төмөр зам, тээврийн эрчим хүчний систем

Байнга асуудаг асуултууд

гэж юу вэ а126КВ гадаа SF6 таслуурашигласан?

Дамжуулах сүлжээн дэх өндөр хүчдэлийн цахилгаан гүйдлийг таслах, хянах, доголдол, сэлгэн залгах үед дэд станц, эрчим хүчний системийн аюулгүй ажиллагааг хангахад ашигладаг.

Яагаад SF6 хий нь таслууруудад ашиглагддаг вэ?

SF6 хий нь маш сайн тусгаарлагч, нуман унтраах шинж чанартай тул өндөр хүчдэлийн эвдрэлийн гүйдлийг үр дүнтэй таслахын зэрэгцээ авсаархан төхөөрөмжийн хэмжээг хадгалах боломжийг олгодог.

LW36-126 нь гадаа суурилуулахад тохиромжтой юу?

Тиймээ. The126КВ гадаа SF6 таслуурГадна дэд станцуудад тусгайлан зориулагдсан бөгөөд байгаль орчны хүнд нөхцөлд найдвартай ажиллах боломжтой.

Уламжлалт таслуураас ямар давуу талтай вэ?

Тосон дээр суурилсан таслууртай харьцуулахад SF6 таслуур нь өндөр найдвартай байдал, бага засвар үйлчилгээ, нумыг хурдан унтраах, өндөр хүчдэлийн нөхцөлд илүү сайн гүйцэтгэлийг санал болгодог.
