12КВ-ын гаднах шон дээр суурилуулсан таслуур

Model:ZW20-12F

Anqiang Power нь Хятад улсын 12 кВ-ын гадаа шонд суурилуулсан таслуур үйлдвэрлэгч юм. Гадна шон дээр суурилуулсан цахилгаан түгээх төхөөрөмж нь 12 кВ-ын нэрлэсэн хүчдэлтэй бөгөөд гурван фазын хувьсах гүйдлийн 50 Гц дээр ажилладаг. Энэ нь түгээлтийн автоматжуулалтын системийн шаардлагыг хангасан хянагчтай ашиглах үед маш сайн дахин хаах чадвартай. Энэ нь үндсэндээ 10кВ-ын эрчим хүчний систем дэх ачааллын гүйдэл, богино залгааны гүйдлийг унтраах, унтраахад хэрэглэгддэг бөгөөд дэд станц, үйлдвэр, уул уурхайн аж ахуйн нэгжийн түгээлтийн системд ашиглагддаг.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Аньчян хүчдараагийн үе болох ZW20-12F цувралыг танилцуулж байна12КВ-ын гадна шон дээр суурилуулсан таслуургурван фазын хувьсах гүйдлийн 50 Гц цахилгаан түгээх системд зориулагдсан. Вакуум таслах дэвшилтэт технологи, SF6 хий битүүмжилсэн хаалт (тэг хэмжигч даралтын загвар) -аар хийгдсэн энэхүү таслуур нь вакуум таслуур, дахин хаагч, огтлолцуулагчийн үйл ажиллагааг жигд нэгтгэдэг. Та хөдөө орон нутгийн цахилгаанжуулалтын сүлжээ, аж үйлдвэрийн парк түгээх систем эсвэл ухаалаг сүлжээний автоматжуулалтын төсөл ажиллуулж байгаа эсэхээс үл хамааран ZW20-12F нь найдвартай гэмтлээс хамгаалах, алсын удирдлагатай байх боломжийг олгодог.

ZW20-12F уламжлалт гадаа таслагчийн эсрэг

ZW20-12F Гадна таслагч

Дэвшилтэт шон дээр суурилуулсан дизайн

✓ SF6 хийн тэг даралт хэмжигч- Аюулгүй, байгальд ээлтэй
✓ Хоёрдогч утаснуудад зориулсан нисэхийн холбогч- Хянагчийг хялбархан нэгтгэх
✓ Засвар үйлчилгээ шаарддаггүй битүүмжилсэн бүтэц
✓ Түгээлтийн автоматжуулалт (DA) системд зориулж бүтээгдсэн

Уламжлалт таслагч

Уламжлалт тос/SF6 таслагч

✓ Үе үе засвар үйлчилгээ шаарддаг
✓ Илүү өндөр хийн даралтын ажиллагаа
✓ Том хэмжээний хяналтын утас
✓ Хязгаарлагдмал дахин хаах функц

📍 Өргөдөл гаргах, сонгох гарын авлага: Бодит нөхцөл байдал

✅ Хувилбар 1: 10кВ-ын хөдөө орон нутгийн цахилгаанжуулалтын сүлжээ (Агаарын шугам)
АшиглахZW20-12Fсалбар шугамын хамгаалалтын гол хэрэгсэл болгон . Автомат дахин хаах хянагчтай энэ нь түр зуурын эвдрэлийг арилгаж, тасалдлын хугацааг багасгадаг. Нисэхийн холбогч нь талбайн утсыг хялбаршуулдаг.

✅ Хувилбар 2: Аж үйлдвэрийн паркийн түгээлтийн систем
ZW20-12F нь 630/1000А ачааллын гүйдлийг зохицуулж, 25кА хүртэлх богино залгааны гэмтлийг тасалдаг. Засвар үйлчилгээ шаарддаггүй загвар нь үйлдвэрийн цахилгаан түгээлтийн үйл ажиллагааны зардлыг бууруулдаг.

✅ Хувилбар 3: Ухаалаг сүлжээний автоматжуулалт (тэжээгчийн автоматжуулалт)
ZW20-12F нь тэжээгч автоматжуулалтын хянагчтай хослуулсан тохиолдолд алсын зайнаас хянах, алдаа тусгаарлах, үйлчилгээг сэргээхэд тусалдаг нь орчин үеийн түгээлтийн автоматжуулалтын төслүүдэд тохиромжтой.

📋 Техникийн үзүүлэлтүүд – Төрөл туршиж үзсэн (GB/T 1984 / IEC 62271-100)

Төсөл	Параметрийн утга
Нэрлэсэн хүчдэл	12кВ
Нэрлэсэн давтамж	50 Гц
Нэрлэсэн гүйдэл	630/1000 А
Богино залгааны нэрлэсэн гүйдэл	20/25 кА
Нэрлэсэн оргил гүйдлийг тэсвэрлэх	50/63 кА
Богино хугацааны тэсвэрлэх гүйдэл	20/25 кА
Богино залгааны нэрлэсэн гүйдэл	50/63 кА
Нэрлэсэн үйлдлийн дараалал	Нээлттэй - 0.3 секунд - Хаах - 180 секунд - Нээлттэй - Хаах
Механик амьдрал	10,000 удаа
Нэрлэсэн гүйдлийг таслах мөчлөг	10,000 удаа
Богино холболтыг таслах нэрлэсэн хүчин чадал	30 удаа
SF6 хийн нэрлэсэн даралт	0Мпа

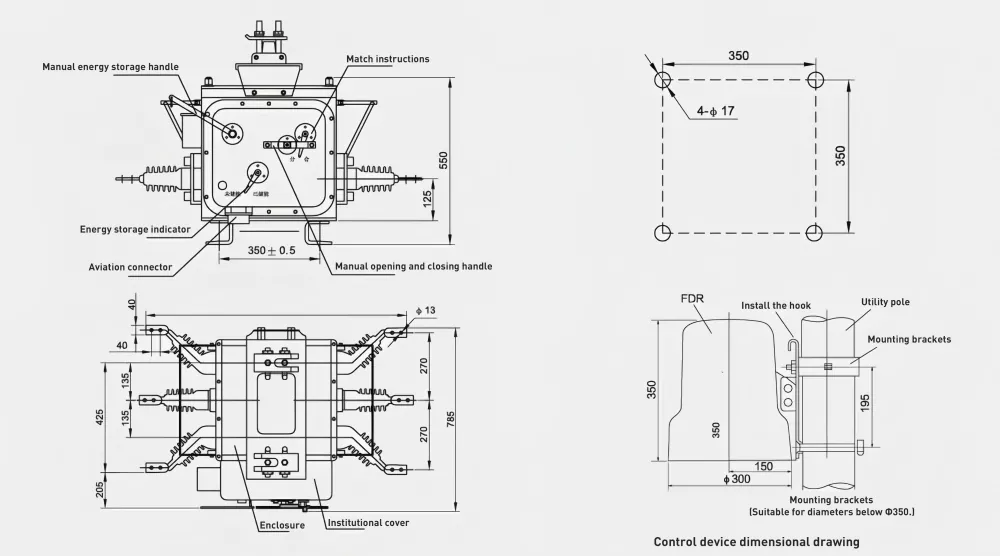

📐 Бүтээгдэхүүний хэмжээс ба бүрэлдэхүүн хэсгүүдийн задаргаа

ZW20-12F outdoor pole mounted circuit breaker dimensions

ZW20-12F Механик зохион байгуулалт– 1. Вакуум таслагч, 2. Пүршний ажиллах механизм, 3. Гүйдлийн трансформатор, 4. SF6 битүүмжилсэн хаалт, 5. Нисэхийн холбогч (хоёрдогч удирдлага), 6. Гар ажиллагаатай бариул, 7. Газардуулгын терминал, 8. Тулгуур бэхэлгээ, 9. Нуман хаалга.

ZW20-12F нь aавсаархан, хөнгөн загварthat mounts directly on concrete poles. Theнисэхийн холбогчТаслагч болон ухаалаг хянагч хоёрын хоорондох хээрийн утсыг хялбарчилж, уламжлалт терминал блокуудтай харьцуулахад суурилуулах хугацааг эрс багасгадаг.

🏭 Яагаад Anqiang Power гэж? – Гадна таслагчийн найдвартай түнш

Үйлдвэрээс шууд– Зуучлагчгүй, илүү сайн үнэ, хүргэх хугацаа (15-25 хоног).
Төрөл туршиж үзсэн– GB/T 1984, IEC 62271-100, бүрэн баталгаажсан.
Тохируулга бэлэн– Хянагчийг нэгтгэх, тусгай одоогийн үнэлгээ, OEM брэнд.
Глобал лавлагаа– Зүүн өмнөд Ази, Ойрхи Дорнод, Африк, Өмнөд Америкт нийлүүлдэг.

📌 Төслийн бодит лавлагаа:

✅ Индонез– 500 гаруй нэгж ZW20-12F-ийг Java болон Суматра (2023–2025) даяар хөдөө орон нутгийн цахилгаанжуулалтын төсөлд байршуулсан.

✅ Филиппин– 10кВ-ын тэжээлийн автоматжуулалтыг шинэчлэх зорилгоор NGCP-д нийлүүлсэн автомат дахин хаах хянагчтай ZW20-12F 300 багц.

Байнга асуудаг асуултууд

Q1: ZW20-12F болон уламжлалт гадаа таслагчийн хооронд ямар ялгаа байдаг вэ?
A: ZW20-12F нь SF6 хийн тэг хэмжигч даралтын загвар (аюулгүй, байгальд ээлтэй), хянагчийг хялбархан холбох нисэхийн холбогч, засвар үйлчилгээ шаарддаггүй битүүмжилсэн бүтэцтэй. Уламжлалт таслагч нь үе үе засвар үйлчилгээ шаарддаг бөгөөд илүү төвөгтэй утастай байдаг.

Асуулт 2: Энэ таслагчийг автомат дахин хаах хянагчтай хамт ашиглаж болох уу?
Х: Тийм ээ. ZW20-12F нь түгээлтийн автоматжуулалтад зориулагдсан. Дахин хаах хянагчтай хослуулсан тохиолдолд алдааг автоматаар арилгах, олон дахин хаах дарааллыг дэмждэг (Нээлттэй - 0.3 секунд - Хаах - 180 секунд - Нээлттэй - Хаах).

Q3: ZW20-12F-ийн механик ашиглалтын хугацаа хэд вэ?
Х: Бат бөх пүрштэй ажиллах механизм болон битүүмжилсэн вакуум таслагчийн ачаар хэвийн үйлчилгээний нөхцөлд 10,000 механик ажиллагаа.

Асуулт 4: Таслагч нь засвар үйлчилгээ шаарддаггүй юу? Энэ нь юу гэсэн үг вэ?
Х: Тийм ээ. SF6 хий нь тэг даралтаар битүүмжлэгдсэн тул үе үе дүүргэх шаардлагагүй болно. Вакуум таслагч нь контактын засвар үйлчилгээ шаарддаггүй. Энэ нь үйл ажиллагааны зардлыг мэдэгдэхүйц бууруулдаг.

Q5: Та OEM / ODM үйлчилгээ үзүүлдэг үү?
Х: Мэдээжийн хэрэг. Бид захиалгат брэнд, одоогийн үнэлгээний тодорхой тохиргоо, хянагчийг нэгтгэхийг санал болгож байна. Үйлдвэрлэлийн өмнөх дээжийг 7-10 хоногийн хугацаатай авах боломжтой.
