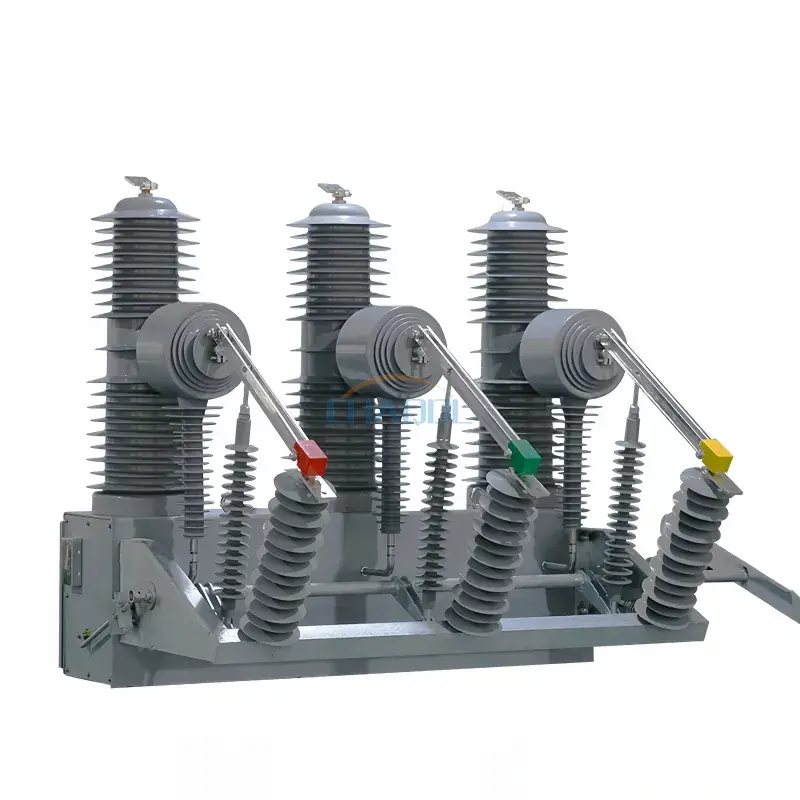

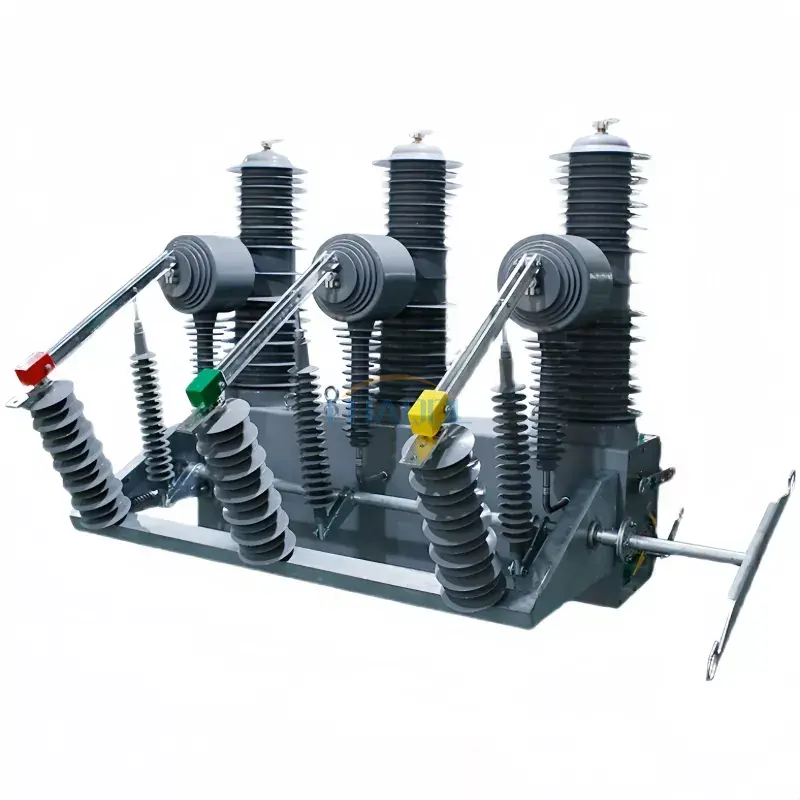

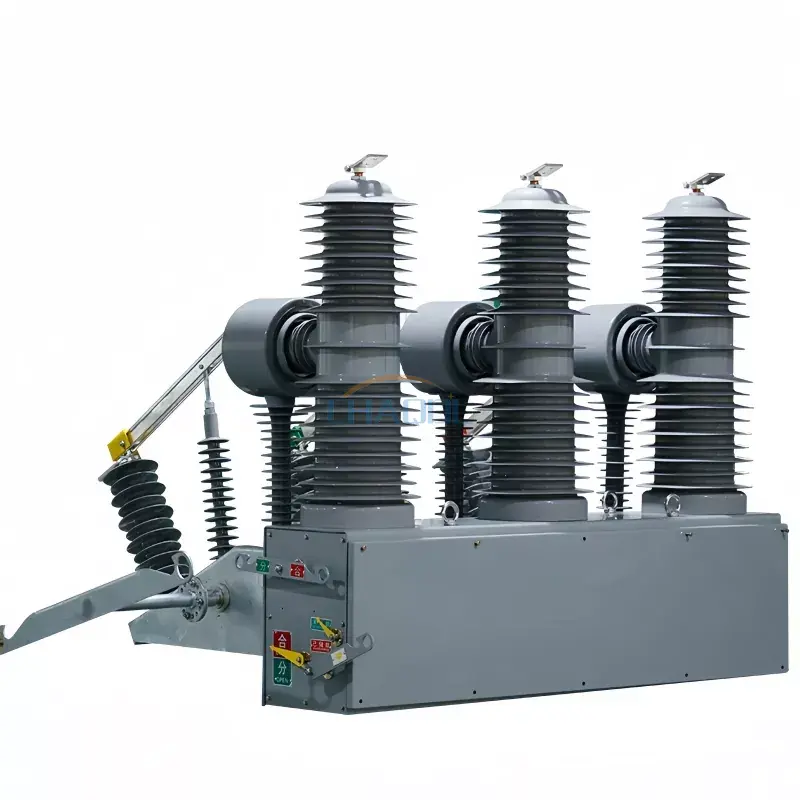

Автомат дахин хаагчтай 33КВ-ын Гадна таслуур

TheАвтомат дахин хаагчтай 33КВ-ын Гадна таслуурZW32-40.5 гадаа өндөр хүчдэлийн вакуум таслуур гэж нэрлэгддэг , дунд хүчдэлийн агаарын түгээх сүлжээ, дэд станц, нийтийн сүлжээ, ухаалаг цахилгаан түгээх системд зориулагдсан. Энэ нь цахилгаан хангамжийн найдвартай тасралтгүй байдлыг хангахын зэрэгцээ ачааллын гүйдлийг солих, хэт ачааллын гүйдлийг таслах, богино залгааны гэмтлийг арилгахад ашиглагддаг.

Сайжруулсан вакуум тасалдлын систем, ухаалаг автомат дахин хаах функцээр тоноглогдсон энэхүү гадаа вакуум таслуур нь түр зуурын эвдрэлийн дараа цахилгааныг автоматаар сэргээж, сүлжээний найдвартай байдлыг эрс сайжруулж, тасалдлын хугацааг багасгадаг. Түүний авсаархан бүтэц, хөнгөн хийц, өндөр механик тэсвэрлэх чадвар нь түгээлтийн автоматжуулалтын орчин үеийн төслүүдэд хамгийн тохиромжтой шийдэл болж өгдөг.

ZW32-40.5 таслуур нь 33КВ ба 40.5КВ-ын эрчим хүчний системд тохиромжтой бөгөөд орон нутгийн ажиллагаа, алсын удирдлага, алдааны хяналт, холбоонд суурилсан түгээх сүлжээний менежментийг дэмждэг. Үүнийг дэлхийн нийтийн аж ахуйн нэгжүүд, аж үйлдвэрийн байгууламжууд, сэргээгдэх эрчим хүчний төслүүд, хөдөө орон нутгийн цахилгаанжуулалтын сүлжээнүүд өргөнөөр ашигладаг.

Бүтээгдэхүүний харагдах диаграм

Техникийн параметрүүд

Гол онцлогууд

• Автомат дахин хаах нэгдмэл функц нь цахилгаан хангамжийн найдвартай байдлыг сайжруулж, тасалдлын хугацааг багасгадаг.
• Вакуум нуман унтраах технологи нь маш сайн тасалдал, удаан эдэлгээтэй байдаг.
• 33КВ, 40.5КВ-ын цахилгаан түгээх сүлжээ, дэд станцын хэрэглээнд тохиромжтой.
• 31.5КА хүртэл богино залгааны таслах өндөр хүчин чадалтай.
• Компакт бүтэц, хөнгөн хийц нь тээвэрлэлт, суурилуулалтыг хялбаршуулдаг.
• Орон нутгийн ажиллагаа, алсын удирдлага, телеметр, түгээлтийн автоматжуулалтын системийг дэмждэг.
• Битүүмжилсэн шонгийн хийц нь дулаалгын гүйцэтгэл, хүрээлэн буй орчны эсэргүүцлийг нэмэгдүүлдэг.
• Засвар үйлчилгээ шаарддаггүй вакуум таслуур нь төхөөрөмжийн ашиглалтын хугацаанд ашиглалтын зардлыг бууруулдаг.
• SCADA, ухаалаг сүлжээ, нийтийн сүлжээний хяналтын системтэй нийцдэг.
• 10,000 хүртэлх механик ашиглалтын хугацаа нь найдвартай урт хугацааны гүйцэтгэлийг баталгаажуулдаг.

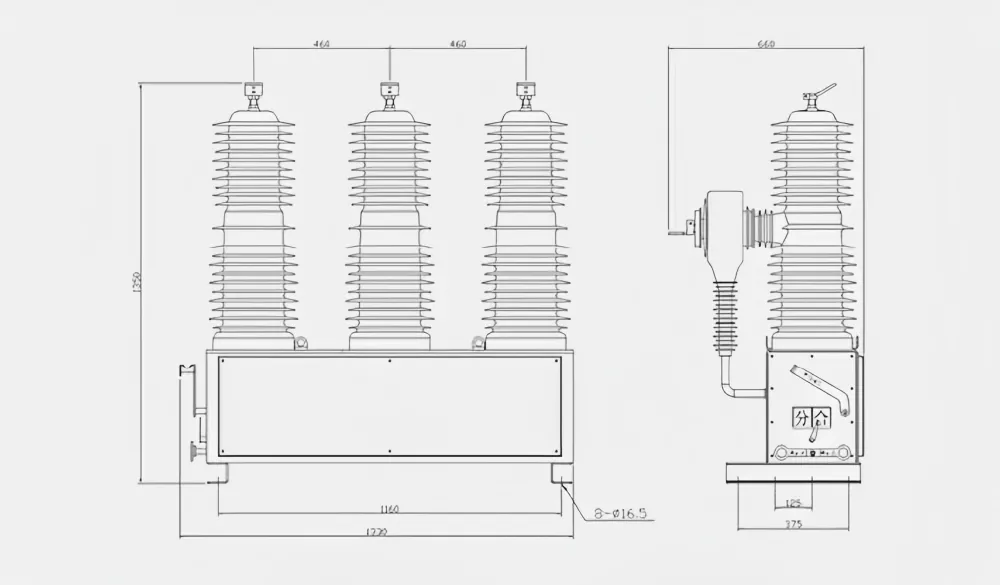

Бүтээгдэхүүний хэмжээсийн диаграм

Бүтээгдэхүүний бүтэц, ажиллах зарчим

TheАвтомат дахин хаагчтай 33КВ-ын Гадна таслуурүндсэндээ нэгдсэн битүүмжилсэн шон, вакуум таслагч, гүйдлийн трансформатор, ажиллах механизм, тусгаарлагдсан тулгуур бүтэц, цаг агаарт тэсвэртэй хаалт зэргээс бүрдэнэ. Шүүгээ нь маш сайн механик хамгаалалт, гадаа удаан эдэлгээтэй байх үүднээс өндөр чанарын гангаар хийгдсэн.

Гүйдлийн трансформаторыг хэмжих, хянах, хамгаалах хэрэглээний төслийн шаардлагын дагуу тохируулж болно. Түгээх шугамд гэмтэл гарсан тохиолдолд ухаалаг хянагч нь хэвийн бус нөхцөл байдлыг хурдан илрүүлж, вакуум таслуур дээр эвдрэлийн гүйдлийг таслах тушаал өгдөг. Аянга цохих, түр зуурын шугамын эвдрэл зэрэг түр зуурын гэмтлийн үед автоматаар дахин хаах функц нь урьдчилан тогтоосон хугацааны дараа цахилгааныг автоматаар сэргээж, үйлчилгээний тасалдлыг багасгадаг.

Ухаалаг хянагчтай хослуулан таслагч нь орон нутгийн сэлгэн залгах үйлдлүүдийг дэмждэг бөгөөд холбооны интерфейсээр дамжуулан алсаас хянах, хянах боломжтой. Харилцаа холбооны аргууд нь шилэн кабелийн сүлжээ, холбооны кабель, GPRS, CDMA, GSM болон бусад хэрэглээний холбооны системийг багтааж болох бөгөөд энэ нь ухаалаг сүлжээ, түгээлтийн автоматжуулалтын төслүүдэд хамгийн тохиромжтой шийдэл болж өгдөг.

Хэрэглээ

ЭнэАвтомат дахин хаагчтай 33КВ-ын Гадна таслууравтомат гэмтэл тусгаарлах, үйлчилгээг сэргээх нь чухал байдаг цахилгаан дамжуулах, түгээх системд өргөн хэрэглэгддэг.

• Нийтийн цахилгаан түгээх сүлжээ
• Агаарын түгээх шугам
• Цахилгаан дэд станцууд
• Ухаалаг сүлжээний төслүүд
• Сэргээгдэх эрчим хүчний цахилгаан станцууд
• Аж үйлдвэр, уул уурхайн байгууламж
• Хот, хөдөөгийн цахилгаанжуулалтын систем
• Төмөр зам, тээврийн цахилгаан хангамжийн сүлжээ

Байнга асуудаг асуултууд

Автомат дахин хаах таслуур гэж юу вэ?

Автомат дахин хаах таслуур нь түгээлтийн шугам дээр түр зуурын гэмтэл гарсны дараа хүчийг автоматаар сэргээх боломжтой. Энэ нь эрчим хүчний хангамжийн тасралтгүй байдлыг мэдэгдэхүйц сайжруулж, эцсийн хэрэглэгчдийн тасалдлын хугацааг багасгадаг.

Вакуум таслуурын давуу тал юу вэ?

Вакуум таслуур нь нуман хурдан унтардаг, өндөр найдвартай, засвар үйлчилгээ бага шаарддаг, удаан эдэлгээтэй, газрын тос, SF6 хийгүйгээр байгаль орчинд ээлтэй ажилладаг.

Энэ таслагчийг ухаалаг сүлжээний системд нэгтгэж болох уу?

Тиймээ. Таслагч нь SCADA болон ухаалаг сүлжээний автоматжуулалтын системд нэгтгэгдэж болох алсын зайн хяналт, алсаас ажиллах, алдаа оношлох, холбооны интерфейсийг дэмждэг.

ZW32-40.5 вакуум таслуур хаана түгээмэл хэрэглэгддэг вэ?

Энэ нь нийтийн аж ахуйн дэд станц, цахилгаан түгээх сүлжээ, сэргээгдэх эрчим хүчний төсөл, үйлдвэрлэлийн эрчим хүчний систем, хөдөө орон нутгийн цахилгаанжуулалтын дэд бүтцэд ихэвчлэн ашиглагддаг.

Яагаад 33 кВ гадаа автомат дахин хаагчийг сонгох вэ?

33 кВ-ын гадаа автомат дахин хаах төхөөрөмж нь сүлжээний найдвартай байдлыг сайжруулж, тасалдлын хугацааг багасгаж, засвар үйлчилгээний зардлыг бууруулж, орчин үеийн цахилгаан түгээх системийн алдааны удирдлагын үр ашгийг дээшлүүлдэг.
