27.5кВ-ын гаднах өндөр хүчдэлийн таслуур

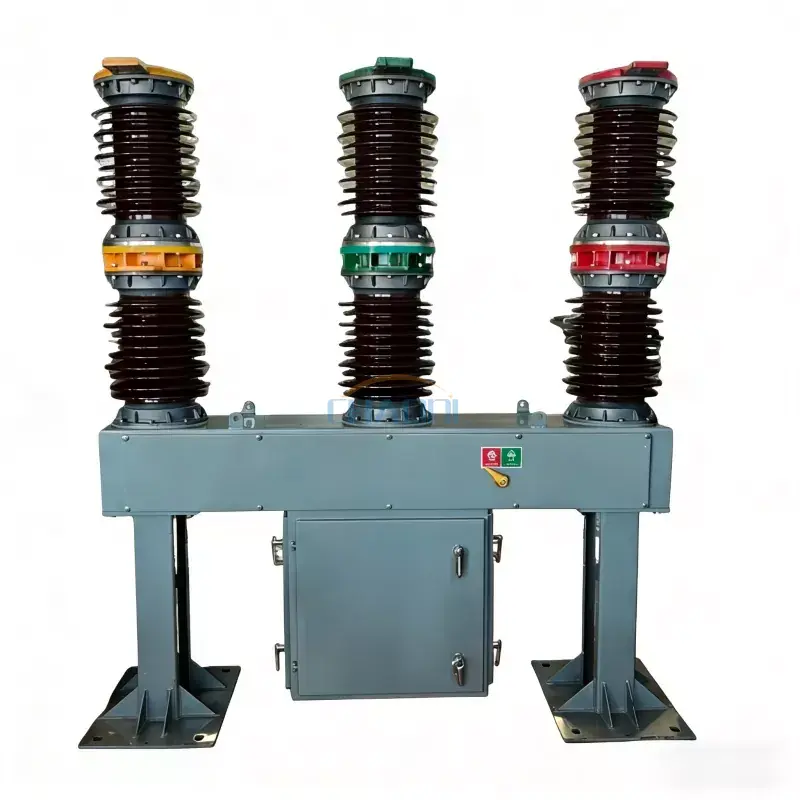

27.5 кВ-ын гадаа өндөр хүчдэлийн таслуур (Загвар: ZW7-27.5) нь төмөр замын зүтгүүрийн эрчим хүчний систем, дэд станц, цахилгаан түгээх сүлжээ, үйлдвэрлэлийн эрчим хүчний хэрэглээнд зориулагдсан өндөр хүчин чадалтай гадаа вакуум таслуур юм. Өндөр чанартай вакуум таслагч, засвар үйлчилгээ шаарддаггүй ажиллах механизмаар тоноглогдсон нь дунд хүчдэлийн цахилгааны системийг найдвартай залгах, хэт ачааллаас хамгаалах, богино залгааны тасалдал зэргийг хангана.

Удаан хугацаанд гадаа ашиглах зориулалттай таслуур нь маш сайн дулаалгын гүйцэтгэл, таслах өндөр хүчин чадал, гайхалтай механик бат бөх чанарыг санал болгодог. Стандарт хүчдэлийн зэрэглэлд 24кВ, 27.5кВ, 33кВ, 40.5кВ багтдаг бол төслийн тодорхой шаардлага, зураг төсөл, техникийн үзүүлэлтүүдэд тохирсон тохируулга хийх боломжтой.

ZW7 цуврал нь авсаархан барилга байгууламж, найдвартай ажиллагаа, уян хатан тохируулгыг хослуулсан бөгөөд энэ нь аюулгүй, үр ашигтай эрчим хүчний хамгаалалт шаарддаг төмөр замын цахилгаанжуулалтын төслүүд, нийтийн аж ахуйн дэд станцууд, сэргээгдэх эрчим хүчний системүүд, үйлдвэрлэлийн түгээлтийн сүлжээнд тохиромжтой шийдэл юм.

Бүтээгдэхүүний угсралтын зураг

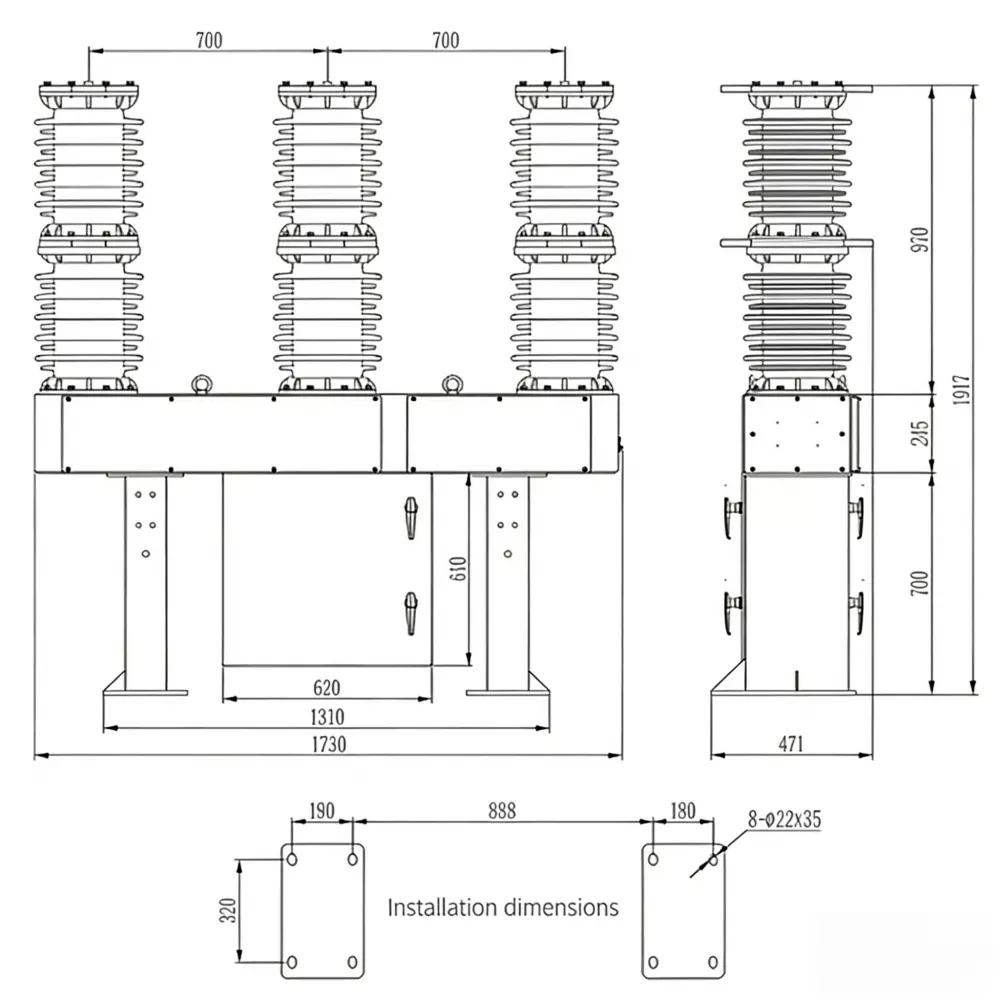

Бүтээгдэхүүний хэмжээсийн диаграм

Бүтээгдэхүүний онцлог

• Вакуум тасалдлын дэвшилтэт технологи нь нуманыг хурдан унтрааж, эвдрэлийг найдвартай тусгаарлана.
• Засвар үйлчилгээгүй пүршний үйл ажиллагааны механизм нь ашиглалтын зардлыг бууруулж, урт хугацааны найдвартай байдлыг сайжруулдаг.
• 24кВ, 27.5кВ, 33кВ, 40.5кВ зэрэг хэд хэдэн хүчдэлийн зэрэглэлд байдаг.
• Эрчим хүч түгээх хэрэгцээ шаардлагын хувьд 31.5 кА хүртэл богино холболтыг таслах өндөр хүчин чадалтай.
• Чийг, бохирдол, цаг агаарын хүнд нөхцөлд маш сайн тэсвэртэй авсаархан гадаа дизайн.
• Хэрэглэгчийн зургийн дагуу бүтцийн дизайн, суурилуулах хэмжээс, цахилгааны параметрүүдийг дэмждэг.
• 10,000 хүртэлх механик ашиглалтын хугацаа нь тоног төхөөрөмжийн ашиглалтын хугацаанд найдвартай ажиллагааг хангадаг.
• Зайнаас ажиллуулах, орчин үеийн дэд станцын автоматжуулалтын системтэй нэгтгэхэд тохиромжтой.

Техникийн параметрүүд

Хэрэглээ

The27.5кВ-ын гаднах өндөр хүчдэлийн таслуурнайдвартай унтраалга, хамгаалалт, хяналт шаарддаг дунд хүчдэлийн эрчим хүчний системд өргөн хэрэглэгддэг.

• Төмөр замын зүтгүүрийн дэд станцууд
• Төмөр замын цахилгаан хангамжийн систем
• Нийтийн цахилгаан түгээх сүлжээ
• Цахилгаан дэд станцууд
• Аж үйлдвэрийн цахилгаан түгээх систем
• Салхи, нарны эрчим хүчний төслүүд
• Уул уурхай, хүнд үйлдвэрийн
• Хот, хөдөөгийн цахилгааны дэд бүтэц

Ажлын зарчим

27.5 кВ-ын гадаа өндөр хүчдэлийн таслуур нь сэлгэн залгах үед үүссэн цахилгаан нумыг унтраахад битүүмжилсэн вакуум таслагч ашигладаг. Гэмтлийн үед ажиллах механизм нь контактуудыг хурдан салгаж, вакуум камерт тусгаарлагч тос эсвэл SF6 хий ашиглахгүйгээр эвдрэлийн гүйдлийг үр дүнтэй таслах боломжийг олгодог. Энэхүү загвар нь диэлектрикийн өндөр хүч чадал, сэлгэн залгах чадвар сайтай, үйлчилгээний урт хугацааг хангахын зэрэгцээ засвар үйлчилгээний шаардлагыг багасгадаг.

Түүний модульчлагдсан бүтэц нь дэлхий даяар янз бүрийн нийтийн аж ахуйн болон төмөр замын төслүүдийн шаардлагыг хангахын тулд тохируулсан хүчдэлийн үнэлгээ, ажиллах механизм, тусгаарлагчийн тохиргоо, суурилуулалтын хэмжээсийг дэмждэг.

Байнга асуудаг асуултууд

27.5кВ-ын гаднах өндөр хүчдэлийн таслуурыг юунд ашигладаг вэ?

Энэ нь төмөр зам, нийтийн аж ахуй, үйлдвэрийн эрчим хүчний сүлжээн дэх ачааллын гүйдэл, хэт ачаалал, богино залгааны гэмтлийг таслах замаар дунд хүчдэлийн цахилгааны системийг хамгаалах, удирдах зориулалттай.

Яагаад тосон таслуурын оронд вакуум таслуур ашигладаг вэ?

Вакуум таслуур нь нумыг хурдан унтрааж, үйлчилгээний хугацааг уртасгаж, засвар үйлчилгээний шаардлага бага, байгаль орчны гүйцэтгэлийг сайжруулж, найдвартай ажиллагааг хангадаг.

Хэлхээ таслагчийг тохируулах боломжтой юу?

Тиймээ. Хүчдэлийн үзүүлэлтүүд, угсрах байгууламжууд, ажиллах механизмууд, тусгаарлагчийн тохиргоо болон бусад техникийн үзүүлэлтүүдийг төслийн зураг, хэрэглэгчийн тодорхойлолтын дагуу өөрчилж болно.

Энэ таслуурыг аль үйлдвэрүүд ихэвчлэн ашигладаг вэ?

Энэ нь төмөр замын цахилгаанжуулалт, нийтийн аж ахуйн дэд станцууд, сэргээгдэх эрчим хүчний төслүүд, үйлдвэрлэлийн эрчим хүчний хуваарилалт, уул уурхайн үйл ажиллагаа, дэд бүтцийн бүтээн байгуулалтад өргөн хэрэглэгддэг.
