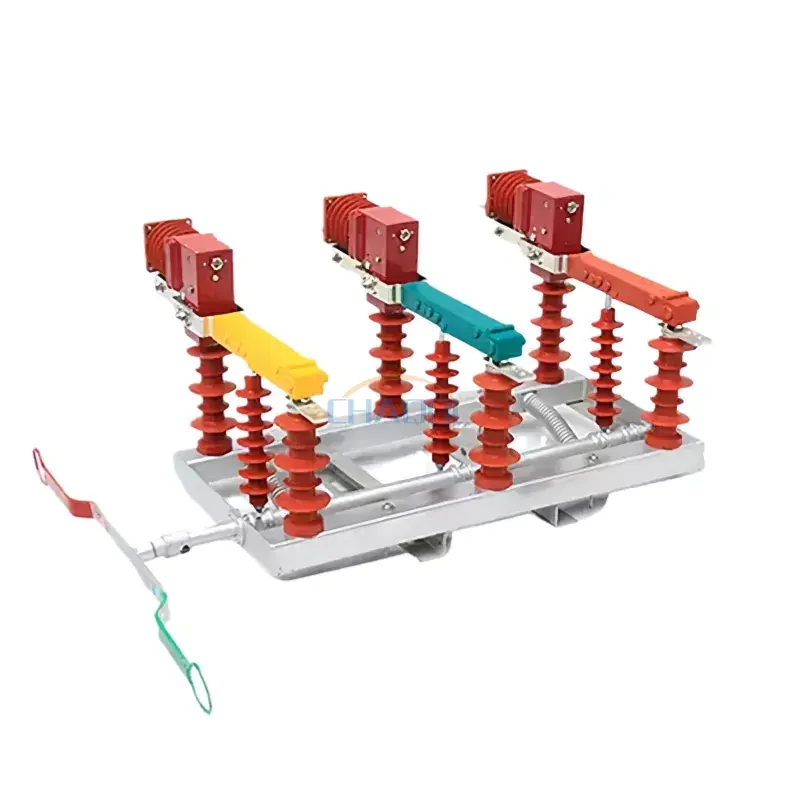

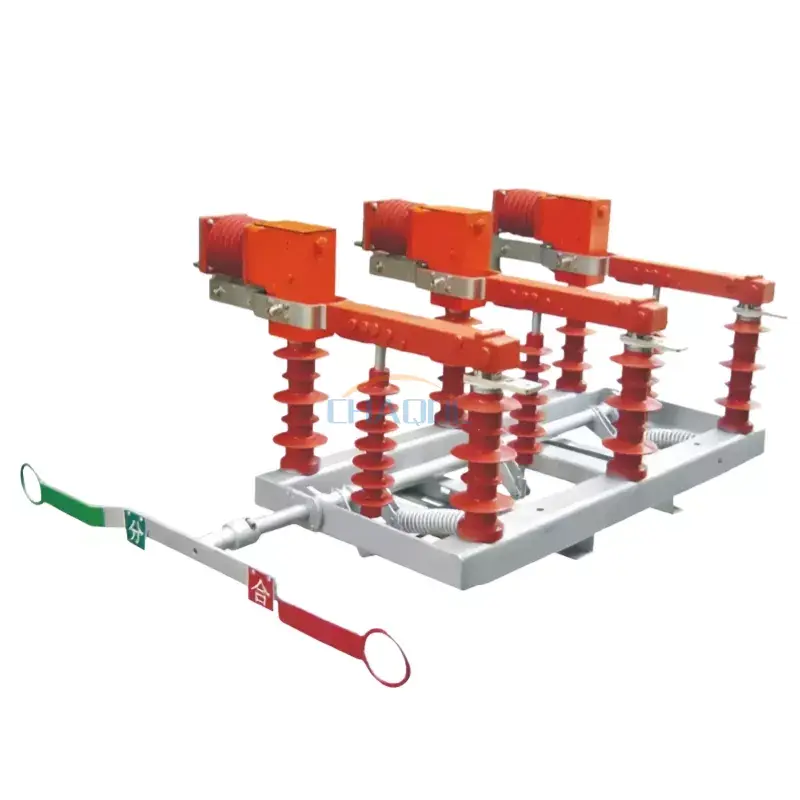

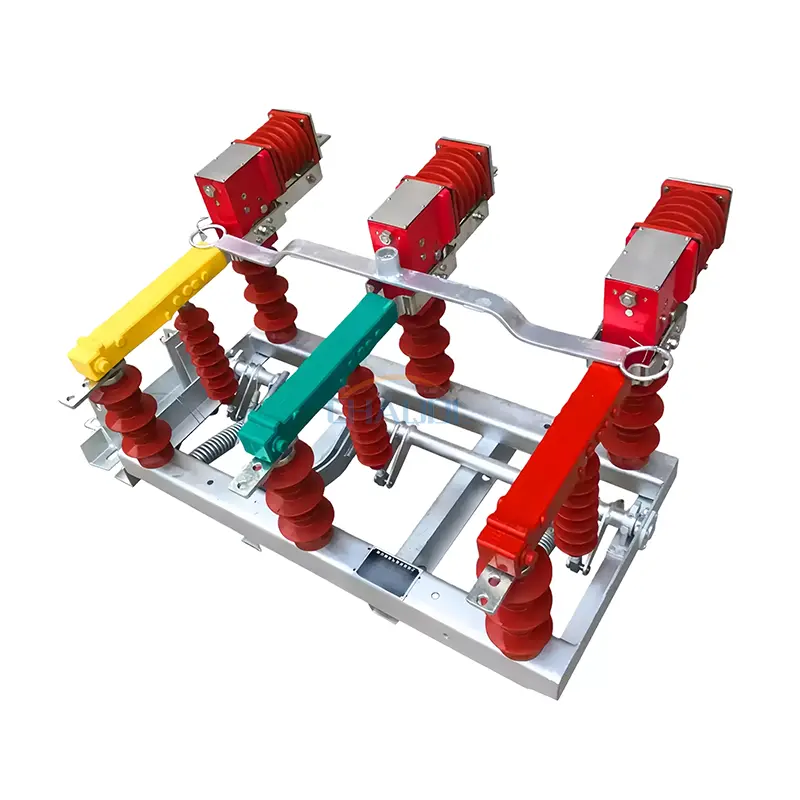

Энэхүү гадаа өндөр хүчдэлийн ачааллын унтраалга нь дунд хүчдэлийн түгээх сүлжээнд найдвартай сэлгэн залгах, хамгаалах зориулалттай. Механик тусгаарлах системтэй хосолсон вакуум нуман унтраах бүтэцтэй бөгөөд ачаалал болон эвдрэлийн нөхцөлд тогтвортой тасалдлыг хангана. Энэ нь ашиглалтын аюулгүй байдал, тасралтгүй ажиллагаа чухал байдаг нийтийн аж ахуй, аж үйлдвэрийн үйлдвэр, уул уурхайн байгууламж, химийн дэд бүтцийн цахилгаан түгээх системд өргөн хэрэглэгддэг.
Энэхүү бүтээгдэхүүн нь шон дээр суурилуулсан эсвэл дэд станцын тохиргоонд суурилуулалтыг хялбаршуулдаг модульчлагдсан бүтцийн схемийг ашигладаг. Түүний битүүмжилсэн дулаалгын систем нь байгаль орчинд дасан зохицох чадварыг сайжруулж, чийгшил, тоос шороо, температурын хэлбэлзэлд тогтвортой ажиллах боломжийг олгодог. Практик инженерийн хэрэглээнд гаднах өндөр хүчдэлийн ачааллын унтраалга нь цагираган үндсэн нэгжүүд болон түгээлтийн автоматжуулалтын системд гол шилжүүлэгч төхөөрөмж болгон ашиглагддаг.
|
Төслийн нэр |
Параметрийн утга |
|
|
Нэрлэсэн хүчдэл |
12 кВ |
|
|
Нэрлэсэн давтамж |
50 Гц |
|
|
Нэрлэсэн гүйдэл |
630А |
|
|
Нэрлэсэн идэвхтэй ачааллыг таслах гүйдэл |
630А |
|
|
Нэрлэсэн хаалттай хэлхээний таслах гүйдэл |
630А |
|
|
Нэрлэсэн идэвхтэй ачааллыг таслах гүйдлийн 5% |
31.5А |
|
|
Нэрлэсэн кабелийг цэнэглэх ба таслах гүйдэл |
10А |
|
|
Ачаалалгүй трансформаторын таслах хүчин чадал |
1600 ква |
|
|
Конденсаторын банкны нэрлэсэн тасрах гүйдэл |
100А |
|
|
1 минутын цахилгаан давтамжийг тэсвэрлэх хүчдэл |
42/48 кВ |
|
|
Аянгын импульс тэсвэрлэх хүчдэл |
75/85 кВ |
|
|
Богино хугацааны тэсвэрлэх гүйдэл (дулааны тогтвортой байдал) |
20КА |
|
|
Богино залгааны нэрлэсэн хугацаа |
4S |
|
|
Нэрлэсэн оргил гүйдлийг тэсвэрлэх (динамик тогтвортой байдал) |
50КА |
|
|
Богино залгааны нэрлэсэн гүйдэл |
50КА |
|
|
Механик амьдрал |
10000 次 |
|
|
Вакуум нуман унтраах контактуудын зөвшөөрөгдөх элэгдлийн зузаан |
1мм |
|
|
Гарын авлагын эргэлтийн момент |
≤200Н.м |
|
|

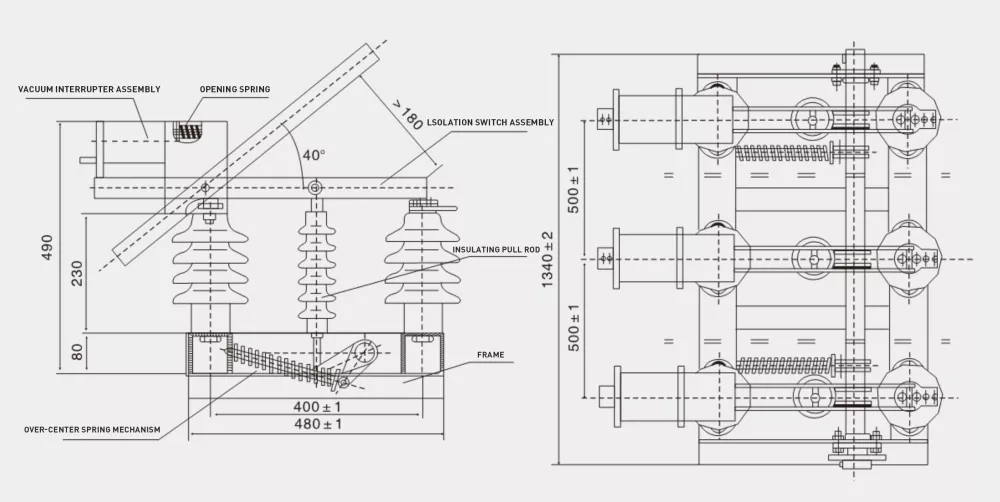

Вакуум таслагчийг угсрах, тохируулах |
Холбоо барих цоорхой |
5±1мм |
|
Дундаж шилжих хурд |
1.1±0.2м/с |
|
|
Гурван фазын уналт нь нэгэн зэрэг биш юм |
＜5мс |
|
|
Гурван фазын шилжүүлэлт нь синхрончлогдоогүй байна |
＜2мс |
|
|
Газар хүртэлх зай |
＞200мм |
|
|
Гол хэлхээний эсэргүүцэл |
≤150μΩ |
|
Түгээх автоматжуулалтын системд гадаа өндөр хүчдэлийн ачааллын унтраалга нь ихэвчлэн шон дээр суурилуулсан шугамууд эсвэл авсаархан дэд станцууд дээр суурилуулж, хэсэгчилсэн сэлгэн залгалт, эвдрэлийг тусгаарлах боломжийг олгодог. Энэ нь гар болон мотороор удирддаг ажиллагааг дэмждэг тул уламжлалт сүлжээ болон ухаалаг сүлжээг шинэчлэхэд тохиромжтой.
Засвар үйлчилгээний үүднээс авч үзвэл битүүмжилсэн бүтэцтэй, элэгдэлд тэсвэртэй контактуудаар бүтээгдсэн нь ойр ойрхон засвар үйлчилгээ хийх хэрэгцээг бууруулж, урт хугацааны ашиглалтын үеийн зардлын үр ашгийг дээшлүүлдэг.
А1: Гадна өндөр хүчдэлийн ачааллын унтраалга хаана түгээмэл хэрэглэгддэг вэ?
Х: Аж үйлдвэрийн үйлдвэр, уурхайн талбай, дэд станц, хөдөө орон нутгийн эрчим хүчний сүлжээний шинэчлэл зэрэг 10кВ–12кВ-ын хуваарилах системд ачаалал солих, гэмтлийг тусгаарлахад өргөн хэрэглэгддэг.
Асуулт 2: Энэ нь алсаас ажиллах боломжтой юу?

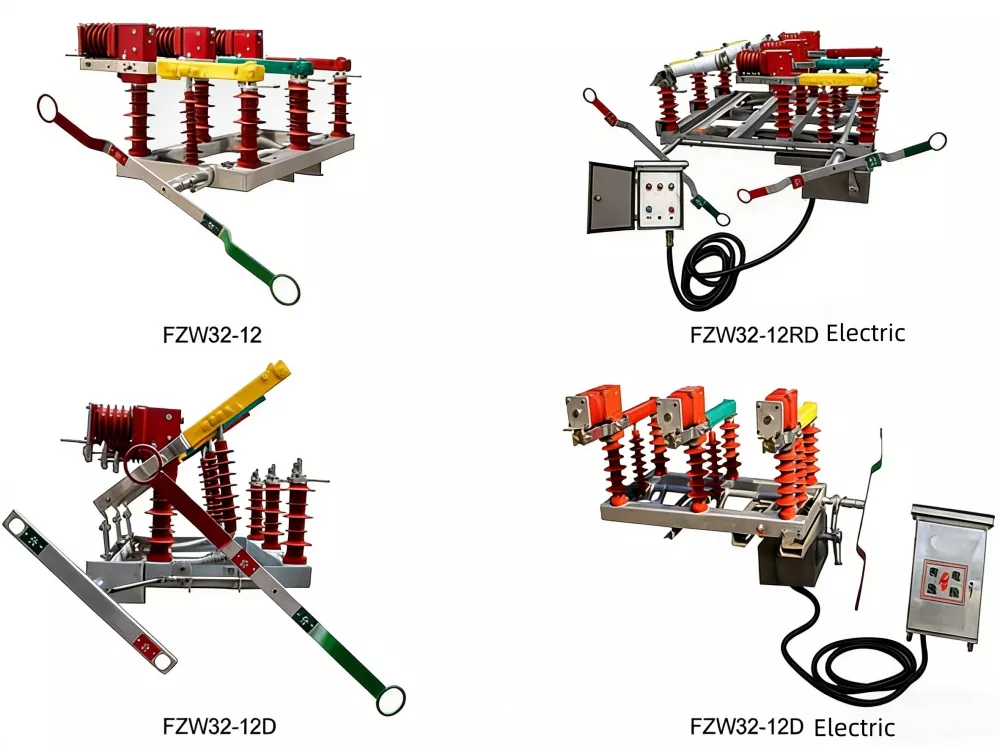

Хариулт: Тийм ээ, автоматжуулсан түгээлтийн сүлжээнд нэгтгэх цахилгаан идэвхжүүлэгч болон алсын удирдлагын модулиар тоноглогдсон байж болно.
Q3: Энэ төхөөрөмжид ямар засвар үйлчилгээ шаардлагатай вэ?
Х: Битүүмжилсэн, вакуум нуман унтраах хийцтэй учир байнгын засвар үйлчилгээ хийх нь хамгийн бага бөгөөд голчлон терминалууд болон механизмын ажиллагааг тогтмол шалгаж байдаг.
