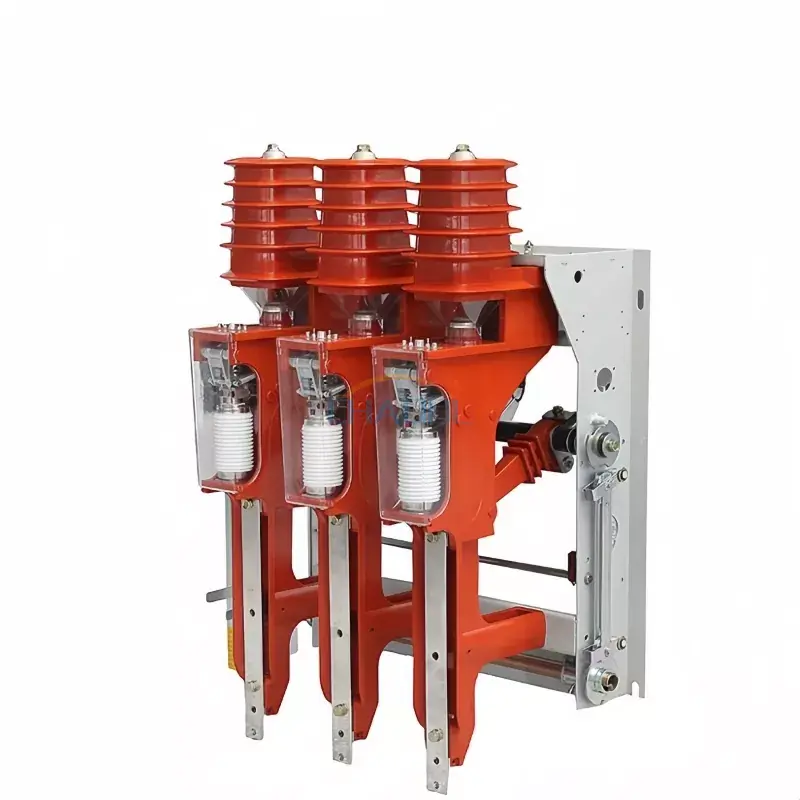

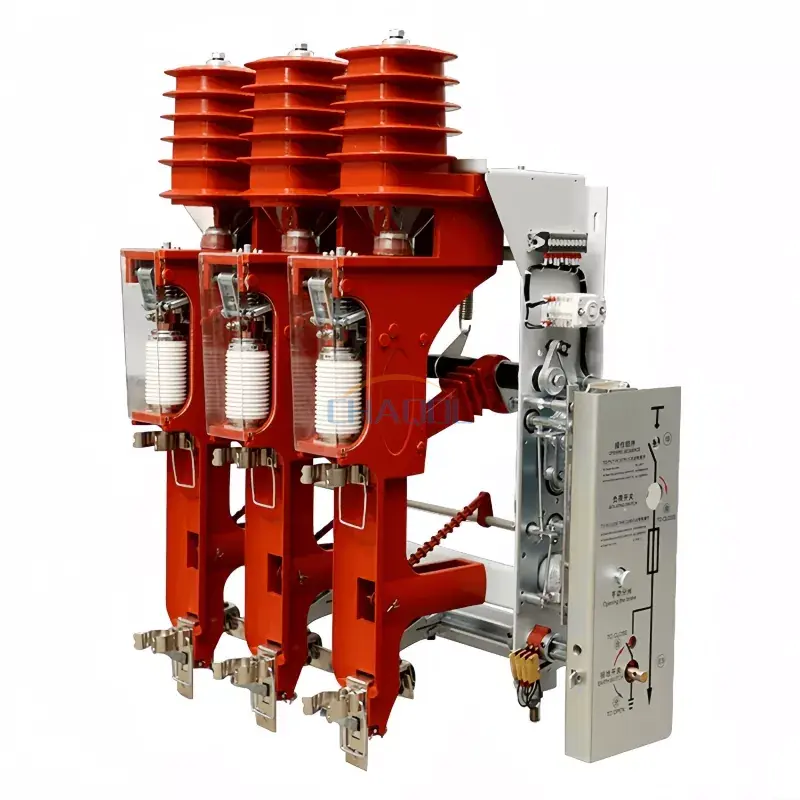

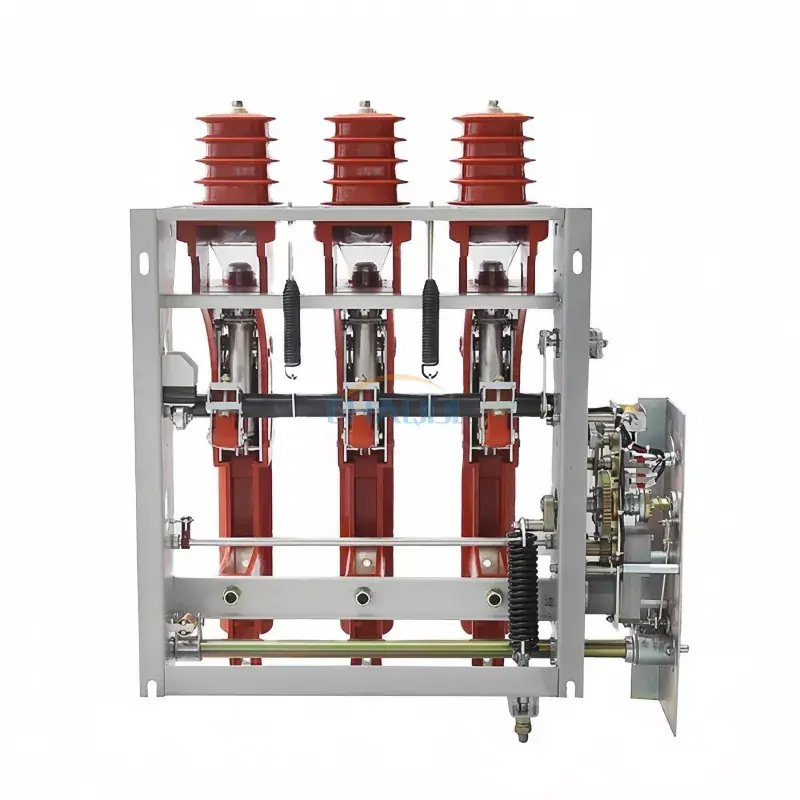

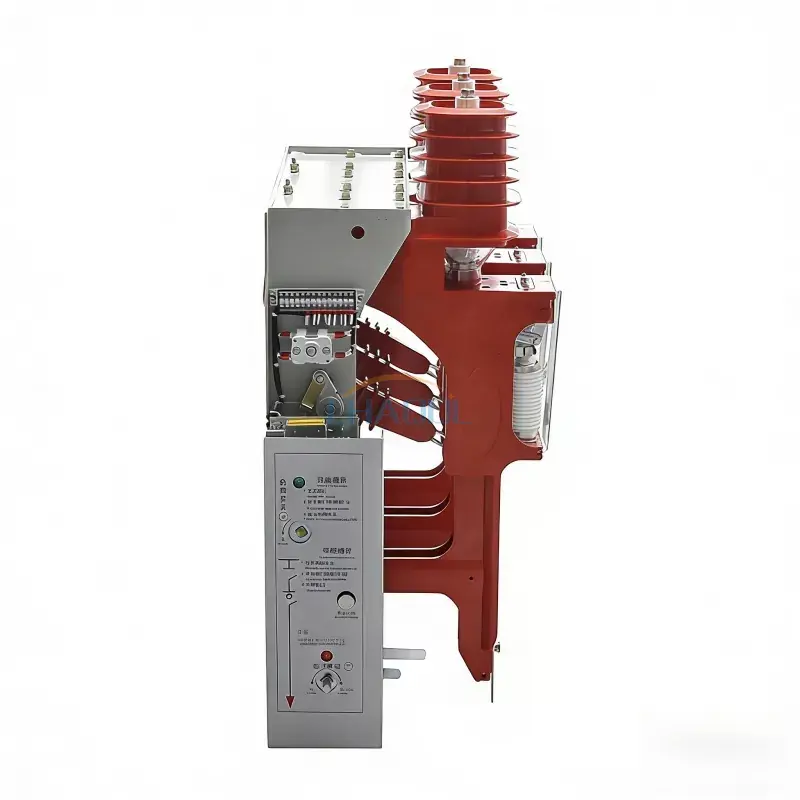

Дотор өндөр хүчдэлийн ачааллын унтраалга

Model:FZN25-12/FZR25-12D

Anqiang Power нь Хятад улсын дотоод өндөр хүчдэлийн ачааллын унтраалга үйлдвэрлэгч юм. Манай ачааллын унтраалга нь нуман унтраах камер нь зөвхөн хаах, нээх үед өндөр хүчдэлийг тэсвэрлэх чадвартай дамжуулах бүтцийн өвөрмөц дизайнтай байдаг. Тиймээс тэдгээр нь авсаархан, хөнгөн жинтэй тул тусгаарлах контакт болон нуман унтраах контактыг нэгэн зэрэг ажиллуулах боломжийг олгодог.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

Аньчян хүчдараагийн үе болох FZN25 болон FZRN25 цувралуудыг танилцуулж байнадотор өндөр хүчдэлийн ачааллын унтраалга12 кВ, 50 Гц цагираган үндсэн нэгжид (RMU). А-тай хамт инженерчлэгдсэнвакуум таслагчтай холбогдсон шууд үйлчилдэг тусгаарлах контакт, эдгээр унтраалга нь хүргэдэгнумгүй ачаалал үүсгэх/таслахмөн бат бөхбогино залгааны хамгаалалт(FZRN25 хувьд). Та цахилгааны дэд станц, салхины цахилгаан цуглуулах шүүгээ эсвэл үйлдвэрийн үйлдвэр ажиллуулдаг эсэхээс үл хамааран манай FZN25/FZRN25 цуврал нь ачааллын найдвартай хяналт, аюулгүй байдлыг хангадаг.

FZN25 vs FZRN25: Аль загвар нь таны трансформатор болон RMU хэрэглээнд тохирох вэ?

FZN25-12D/T630-20

Цэвэр ачааллын унтраалга

✓ Нэрлэсэн гүйдэл:630А
✓ Богино залгааны тасалдал:Байхгүй (гал хамгаалагч байхгүй)
✓ Хамгийн тохиромжтой нь:Кабелийн гогцоо солих, RMU үндсэн унтраалга, давтамжтай ачааллын мөчлөг
✓ Ердийн хэрэглээ:1250кВА хүртэл ачаалалгүй трансформаторыг солих

FZRN25-12D/T125-31.5

Гал хамгаалагч хосолсон хэрэгсэл

✓ Нэрлэсэн гүйдэл:125А (ачаалал) / 31.5кА (алдаа)
✓ Богино залгааны тасалдал:31.5кА (гал хамгаалагч SDLAJ-12)
✓ Хамгийн тохиромжтой нь:Трансформаторын анхдагч хамгаалалт, 31.5кА хүртэл гэмтэл тусгаарлах
✓ Дамжуулах гүйдэл:2000А (гал хамгаалагч-ачааллын жигд зохицуулалт)

📍 Өргөдөл гаргах, сонгох гарын авлага: Бодит нөхцөл байдал

✅ Хувилбар 1: 12 кВ цагирагны үндсэн хэсэг (RMU) нь ирж буй/давталтын шилжүүлэгч хэлбэрээр
АшиглахFZN25үндсэн ачааллыг таслах унтраалга болгон . Энэ нь 630А давталтын гүйдлийг зохицуулж, цагираган сүлжээг хаах, нээх. Нэгдсэн газардуулгын унтраалга нь засвар үйлчилгээний явцад аюулгүй газардуулга өгдөг.

✅ Хувилбар 2: Трансформатор тэжээгчийн хамгаалалт (жишээ нь, 1000кВА, 1250кВА)
СонгоFZRN25. Гал хамгаалагч (SDLAJ-12) нь 31.5 кА хүртэлх фаз хоорондын болон газардуулгын эвдрэлийг арилгах бөгөөд вакуум ачааллын унтраалга нь 125А хүртэлх хэвийн ачааллын гүйдлийг зохицуулдаг. Төгс төгөлдөрсалхи/нарны цуглуулах шүүгээболонавсаархан дэд станцууд.

✅ Хувилбар 3: Трансформаторыг ачаалалгүй залгах (≤1250кВА)
FZN25 ба FZRN25 хоёулаа вакуум таслагчийн диэлектрикийн өндөр сэргэлтийн ачаар ачаалалгүй трансформаторыг унтрааж болно. Гэсэн хэдий ч, хэрэв та ойр ойрхон богино залгааны гэмтэл хүлээж байгаа бол үргэлж илүүд үздэгFZRN25.

📋 Техникийн үзүүлэлтүүд

Төслийн нэр	Параметрийн утга
Төслийн нэр	FZN25-12D/T630-20	FZRN25-12D/T125-31.5
Нэрлэсэн хүчдэл	12 кВ
Нэрлэсэн давтамж	50 Гц
Нэрлэсэн динамик тогтвортой байдлын гүйдэл	50 КА	—
Нэрлэсэн идэвхтэй ачааллыг таслах гүйдэл	630 А	125 А
Нэрлэсэн хаалттай хэлхээний таслах гүйдэл	630 А	125 А
Нэрлэсэн кабелийг цэнэглэх ба таслах гүйдэл	10 А
Ачаалалгүй трансформаторыг унтраах (хүчин чадал)	1250 КВА
Богино залгааны нэрлэсэн гүйдэл	—	31.5 КА
Нэрлэсэн дамжуулах гүйдэл	—	2000 А
Гал хамгаалагчийн загвар	—	SDLAJ-12
Нөлөөллийн эрчим хүчний гаралт	—	2-5 Ж (дунд)
Богино залгааны нэрлэсэн гүйдэл	50 КА
Газардуулгын унтраалгын нэрлэсэн динамик тогтвортой байдлын гүйдэл	50 КА
Газардуулгын унтраалга 2S, дулааны тогтвортой гүйдэл	20 КА
Туслах хэлхээний нэрлэсэн хүчдэл	AC/DC220,110
Механик амьдрал	10,000 удаа

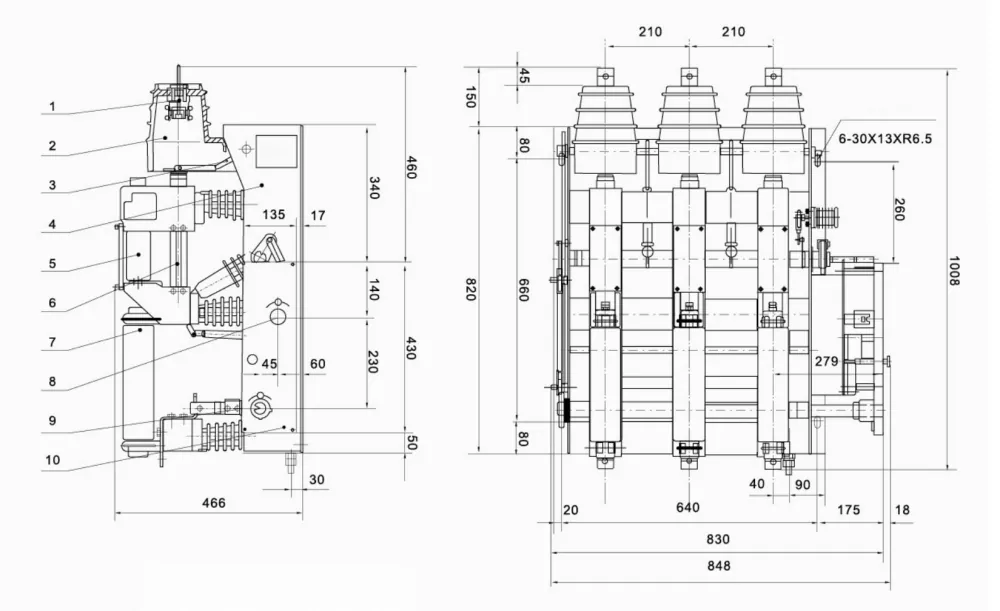

📐 Тойм зураг ба бүрэлдэхүүн хэсгүүдийн задаргаа

FZRN25-12D– 1. Хөдөлгөөнгүй контакт, 2. Тусгаарлагч бүрээс, 3. Хавхлага, 4. Хүрээ, 5. Вакуум таслагч, 6. Дамжуулагч цилиндр, 7. Гал хамгаалагч, 8. Эрчим хүч хадгалах босоо ам, 9. Газардуулагчийн босоо ам, 10. Удирдлагын самбар.

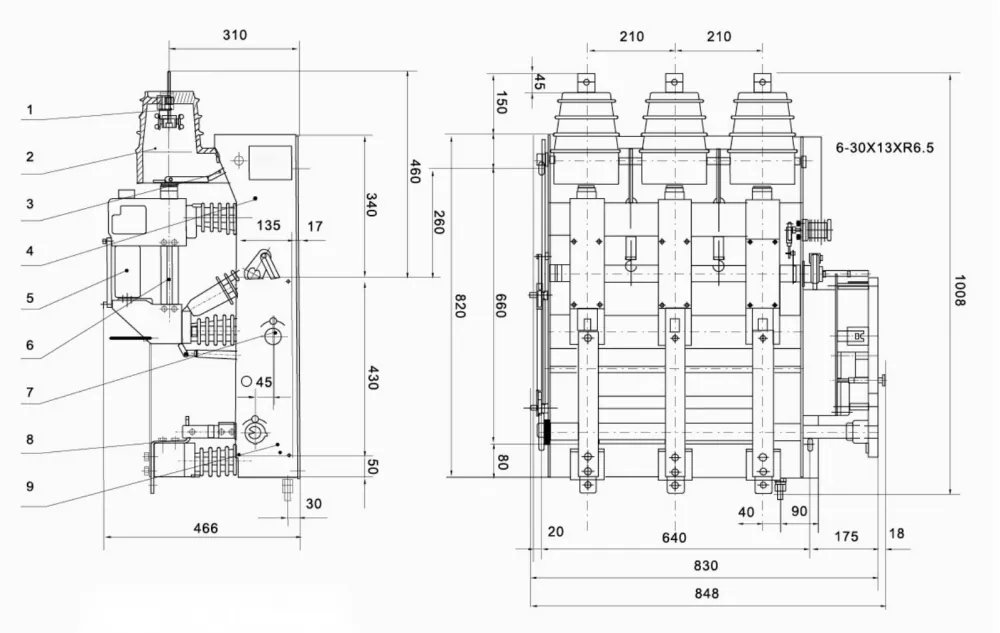

FZN25-12D– ижил бат бөх бүтэцтэй, гэхдээ гал хамгаалагчгүй. Шууд үйлдэлтэй тусгаарлах контакт + вакуум таслагч нь ачааллыг аюулгүй шилжүүлдэг.

Хоёр загвар хоёуланд нь нийцдэгKYN28-12, HXGN-12, модульчлагдсан RMU хашлага. SCADA-г алсаас нэгтгэх боломжтой цахилгаан моторын нэмэлт механизм. CAD зураг (DXF/PDF) авах бол бидэнтэй холбоо барина уу.

🏭 Яагаад Anqiang Power гэж? – 12кВ-ын ачааллын унтраалгын найдвартай түнш

Үйлдвэрээс шууд– Зуучлагчгүй, илүү сайн үнэ, хүргэх хугацаа (15-25 хоног).
Төрөл туршиж үзсэн– GB3804, IEC 60265-1, бүрэн баталгаажсан.
Тохируулга бэлэн– Цахилгаан ажиллагаа, туслах унтраалга, тусгай түгжээ.
Глобал лавлагаа– Зүүн өмнөд Ази, Ойрхи Дорнод, Африк, Өмнөд Америкт нийлүүлдэг.

📌 Төслийн бодит лавлагаа:

✅ Филиппин– 200 гаруй ширхэг FZN25-12D/T630-20-ийг Манила хотын метроны аж ахуйн нэгжид RMU-ийн кабинетийг шинэчлэх зорилгоор нийлүүлсэн (2024–2025).

✅ Вьетнам– 150 иж бүрдэл FZRN25-12D/T125-31.5 нарны фермийн цуглуулгын шүүгээнд байрлуулсан (Бин Туан муж, 50 МВт-ын төсөл).

Байнга асуудаг асуултууд

Асуулт 1: FZN25 ба FZRN25 хооронд ямар ялгаа байдаг вэ?
Х: FZN25 нь цэвэр ачааллын унтраалга (хамгийн ихдээ 630А, дотоод гал хамгаалагчгүй). FZRN25 нь гал хамгаалагчийн хосолсон төхөөрөмж (ачааллын унтраалга + гал хамгаалагч) бөгөөд 31.5 кА хүртэлх богино залгааны гүйдлийг таслах боломжтой. Трансформаторын богино залгааны хамгаалалт шаардлагатай үед FZRN25 ашиглана уу.

Асуулт 2: FZRN25 дээр "нэрлэсэн дамжуулах гүйдэл" гэж юу гэсэн үг вэ?
Х: Дамжуулах гүйдэл (2000А) нь гал хамгаалагч идэвхжсэн үед ачааллын унтраалга тасрах хамгийн их гүйдэл юм. Энэ утгаас дээш бол гал хамгаалагч нь дангаараа эвдрэлийг тасалдаг. Anqiang Power компанийн FZRN25 нь найдвартай зохицуулалтыг баталгаажуулдаг.

Q3: Би FZN25/FZRN25 дээр цахилгаан оператор суулгаж болох уу?
Хариулт: Тийм ээ, хоёулаа AC/DC 110V эсвэл 220V-тай цахилгаан ажиллагааг дэмждэг. Алсын удирдлага болон SCADA системд төгс тохирно.

А4: Эдгээр ачааллын унтраалгауудын механик ашиглалтын хугацаа хэд вэ?
Х: Битүү вакуум таслагч болон бат бөх пүршний механизмын ачаар хэвийн үйлчилгээний нөхцөлд 10,000 үйл ажиллагаа.

Q5: Та бөөнөөр захиалахаас өмнө дээж өгдөг үү?
Х: Мэдээжийн хэрэг. Үйлдвэрлэлийн өмнөх дээжийг 7-10 хоногийн хугацаатай авах боломжтой. Бид мөн үйлдвэрийн гэрчүүдийн шалгалтыг дэмждэг.

📩 Танд тохирсон шийдэл эсвэл үнийн жагсаалт хэрэгтэй байна уу?

Өөрийн нэрлэсэн гүйдэл, үйл ажиллагааны төрөл (гарын авлага/цахилгаан) болон трансформаторын хүчин чадлаа хэлнэ үү. Бид 24 цагийн дотор хариу өгөх болно.
