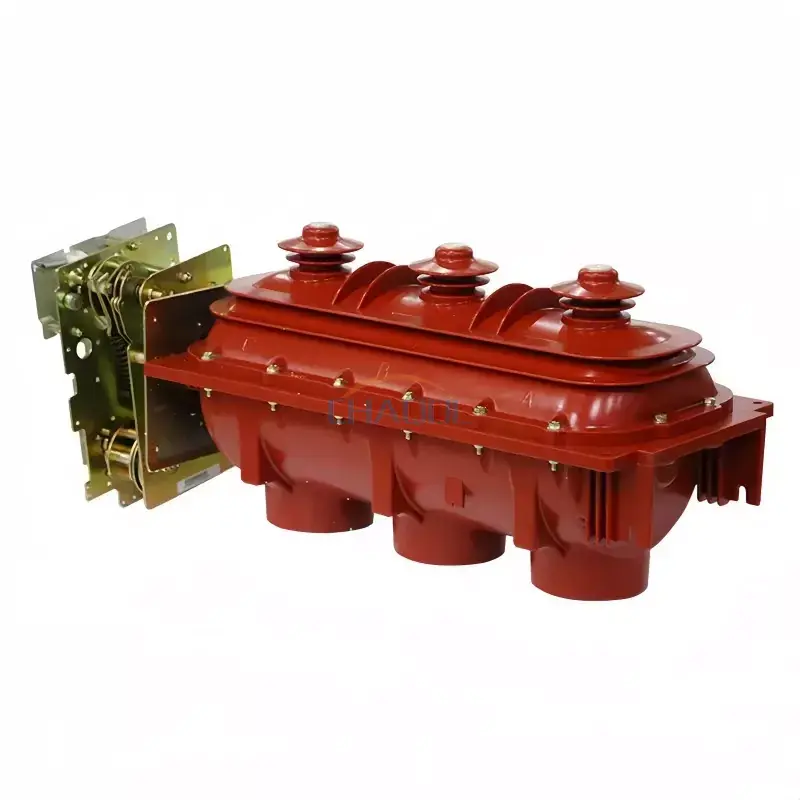

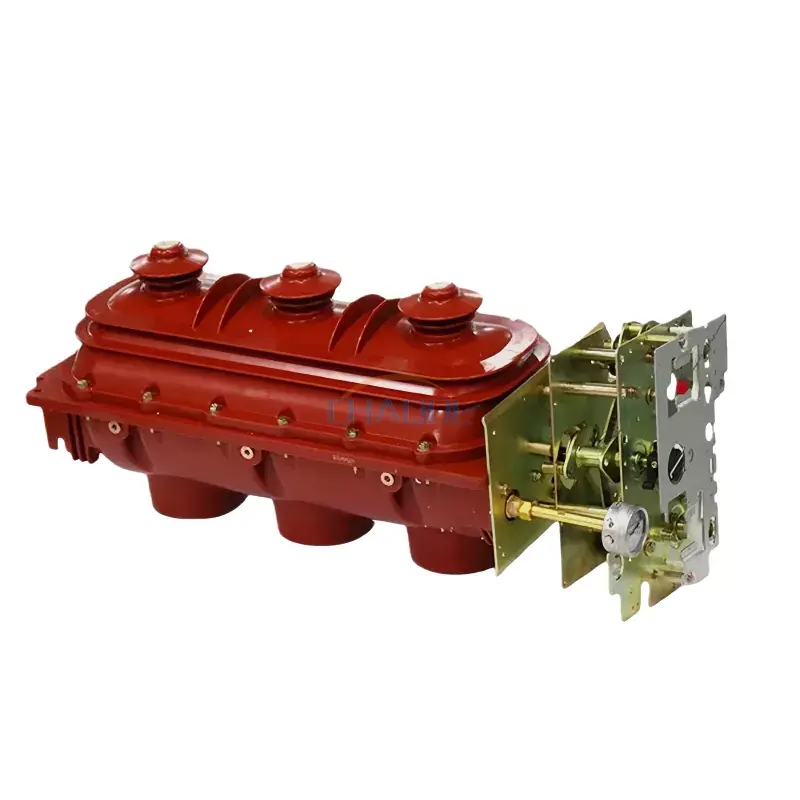

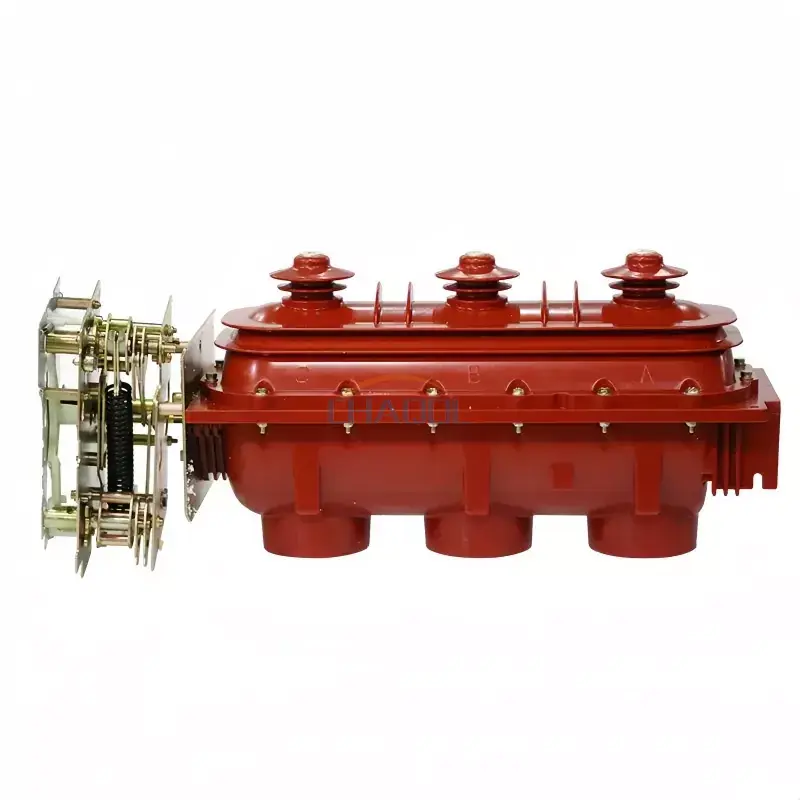

12 кВ доторх SF6 ачааллыг таслах унтраалга (загвар FLN36-12D) нь авсаархан дотор цахилгаан түгээх системд зориулагдсан дунд хүчдэлийн унтраалгатай төхөөрөмж юм. Энэ нь битүүмжилсэн SF6 хий тусгаарлах камерт ачаалал солих болон газардуулгын функцуудыг нэгтгэж, байнгын ажиллагаатай нөхцөлд диэлектрикийн тогтвортой гүйцэтгэл, найдвартай нуман уналтыг баталгаажуулдаг.
Энэ нь гол төлөв цагираган үндсэн нэгж (RMU), металл хаалттай хуваарилах төхөөрөмж, хийн тусгаарлагч (GIS) болон угсармал дэд станцуудад ашиглагддаг. Энэ нь гэмтэлтэй хэсгүүдийг тусгаарлах, аюулгүй засвар үйлчилгээ хийх, түгээлтийн сүлжээний найдвартай байдлыг сайжруулахад гол үүрэг гүйцэтгэдэг.
12 кВ-ын ангиллын түгээлтийн системд зориулж үйлдвэрлэсэн энэхүү унтраалга нь гурван байрлалтай ("хаалттай - нээлттэй - газар") бүтэцтэй бөгөөд аюулгүй, харагдахуйц тусгаарлалтыг зөвшөөрдөг. Битүүмжилсэн SF6 савны загвар нь хүрээлэн буй орчны нөлөөллийг бууруулж, өндөр чийгшилтэй эсвэл тоос шороотой дотоод орчинд ч урт хугацааны дулаалгын тогтвортой байдлыг хангана.
Практик хэрэглээнд,12кВ доторх SF6 ачааллыг таслах унтраалгаОрон зайг оновчтой болгох, ашиглалтын аюулгүй байдлыг хангах нь нэн чухал шаардлага болох аж үйлдвэрийн дэд станцууд, хэрэглээний түгээлтийн өрөөнүүд, авсаархан цахилгаан хавтангуудад өргөн хэрэглэгддэг.
Гол давуу талуудын нэг нь12кВ доторх SF6 ачааллыг таслах унтраалгань бүрэн битүүмжилсэн хий тусгаарлагч бүтэцтэй бөгөөд дамжуулагч эд ангиудын исэлдэлт, бохирдлын эрсдлийг бууруулдаг. Энэ нь үйлчилгээний хугацааг мэдэгдэхүйц сайжруулж, засвар үйлчилгээний давтамжийг бууруулдаг.
Сэлгэн залгах системийг өндөр хүчдэлийн гал хамгаалагч эсвэл хамгаалалтын релетэй хослуулан ачааллын гүйдлийг аюулгүй таслах, богино залгааны хамгаалалтыг зохицуулах боломжийг олгодог өндөр диэлектрикийн бат бэхийг оновчтой болгосон.
Нэмж дурдахад, энэ нь тогтвортой ажиллах момент бүхий тогтвортой механик гүйцэтгэлийг санал болгодог бөгөөд үүнийг түгээлтийн автоматжуулалтын орчинд олон дахин солиход тохиромжтой болгодог.
|
Төслийн нэр |
Параметрийн утга |
|
Нэрлэсэн хүчдэл |
12 кВ |
|
Нэрлэсэн давтамж |
50 Гц |
|
Нэрлэсэн гүйдэл |
630 А |
|
Ачааллын шилжүүлэгчийн нэрлэсэн богино хугацааны тэсвэрлэх гүйдэл |
20/3 KA/S |
|
Газардуулгын унтраалгын нэрлэсэн богино хугацааны тэсвэрлэх гүйдэл |
20/2 KA/S |
|
1 минутын цахилгаан давтамжийг тэсвэрлэх хүчдэл |
42/48 кВ |
|
Аянгын импульс тэсвэрлэх хүчдэл |
75/85 кВ |
|
Механик амьдрал |
2000 удаа |
|
SF6 нэрлэсэн хийн даралт (20 ℃ хэмжигч даралт) |
0.04-0.05 МПа |
|
Гол хэлхээний эсэргүүцэл |
≤80 μΩ |
|
Нээх, хаах хурд |
≥ 2.6 м/с |
|
Синхрончлолыг солих (нээх, хаах) |
≤ 6 |
|
SF6 хий алдагдах хурд |
≤ 0.01 |
|
Загвар |
Нэрлэсэн хүчдэл |
Гал хамгаалагч нэрлэсэн гүйдэл |
Гал хамгаалагчийн элементийн нэрлэсэн гүйдэл |
|
SDLAJ |
12 кв |
40А |
6.3/10/16/20/25/31.5/40 |
|
SFLAJ |
12 кв |
100А |
50/63/71/80/100 |
|
SKLAJ |
12 кв |
125А |
125 |
The12кВ доторх SF6 ачааллыг таслах унтраалгахоёрдогч түгээх сүлжээ, үйлдвэрлэлийн эрчим хүчний систем, авсаархан дэд станцын шийдэлд өргөн хэрэглэгддэг. Энэ нь ялангуяа ойр ойрхон сэлгэн залгах ажиллагаа, аюулгүй байдлын өндөр тусгаарлалт, авсаархан суурилуулах зай шаарддаг програмуудад тохиромжтой.
Ашиглалтын ердийн тохиолдлуудад цагираган үндсэн нэгжүүд, угсармал дэд станцууд, хотын түгээх төвүүд, сэргээгдэх эрчим хүч цуглуулах системүүд орно.
Асуулт 1: Гол үүрэг нь юу вэ?
Х: Ачааллын гүйдлийг солих, гэмтэлтэй хэсгийг тусгаарлах, 12 кВ-ын дунд хүчдэлийн дотоод хуваарилах системд аюулгүй засвар үйлчилгээ хийхэд ашигладаг. Битүүмжилсэн SF6 бүтэц нь тогтвортой нуман унтарч, урт хугацааны үйлчилгээ үзүүлдэг.
Асуулт 2: 12кВ доторх SF6 ачааллыг таслах унтраалга ихэвчлэн хаана ашиглагддаг вэ?
Хариулт: Энэ нь авсаархан дизайн, өндөр найдвартай байдал шаардагддаг цагираган үндсэн нэгж (RMU), хийн тусгаарлагчтай хуваарилах төхөөрөмж, угсармал дэд станц, үйлдвэрлэлийн түгээлтийн системд өргөн хэрэглэгддэг.
Q3: SF6 тусгаарлагч технологийн давуу тал юу вэ?
Х: SF6 хий нь диэлектрикийн маш сайн хүч чадал, нуман унтраах чадварыг санал болгодог бөгөөд энэ нь сэлгэн залгах аюулгүй байдлыг сайжруулж, засвар үйлчилгээний хэрэгцээг багасгаж, дунд хүчдэлийн системийн үйл ажиллагааны тогтвортой байдлыг сайжруулдаг.
А4: Энэ нь хамгаалалтын гал хамгаалагчтай ажиллах боломжтой юу?
Хариулт: Тийм ээ, үүнийг ихэвчлэн өндөр хүчдэлийн гал хамгаалагчтай хослуулан богино залгааны хамгаалалтыг хангаж, түгээх сүлжээн дэх системийн зохицуулалтыг сайжруулдаг.
Асуулт 5: Энэ төхөөрөмж ойр ойрхон солигдох үйл ажиллагаанд тохиромжтой юу?
Хариулт: Тийм ээ, энэ нь урт хугацааны ашиглалтын явцад механик болон цахилгааны тогтвортой гүйцэтгэлийг хангах, үйлдвэрлэлийн болон нийтийн эрчим хүчний системд байнга ажиллах хувилбаруудад зориулагдсан болно.
