66кВ-ын савны төрөл SF6 таслуур

66 кВ-ын савны төрлийн SF6 таслуур (Загвар: LW36-66) нь 50 Гц хувьсах гүйдлийн нэрлэсэн давтамжтай 66 кВ-ын цахилгаан дамжуулах, түгээх системд зориулагдсан өндөр хүчдэлийн гадаа таслуур юм. Тусгаарлагч болон нум унтраагч бодис болгон SF6 хийг ашигласнаар дэд станц, цахилгаан сүлжээ, аж үйлдвэрийн байгууламж, сэргээгдэх эрчим хүчний төслүүдийг найдвартай залгах, гэмтлийг таслах, хамгаалах боломжийг олгодог. Хэлхээ таслагчийг автобусны зангиа таслагч болон конденсаторын банк сэлгэн залгах програмуудад ашиглаж болно.

Авсаархан гүйдлийн савны бүтцээр бүтээгдсэн LW36-66 нь суурилуулах зайг багасгаж, цахилгааны гайхалтай гүйцэтгэл, урт хугацааны найдвартай ажиллагааг хангадаг. Пүршний үйл ажиллагааны дэвшилтэт механизм, SF6-ийн нэвчилт багатай, засвар үйлчилгээ хийхэд ээлтэй загвар нь аюулгүй, үр ашигтай, тогтвортой ажиллах шаардлагатай орчин үеийн өндөр хүчдэлийн дамжуулах сүлжээнд хамгийн тохиромжтой шийдэл болж өгдөг.

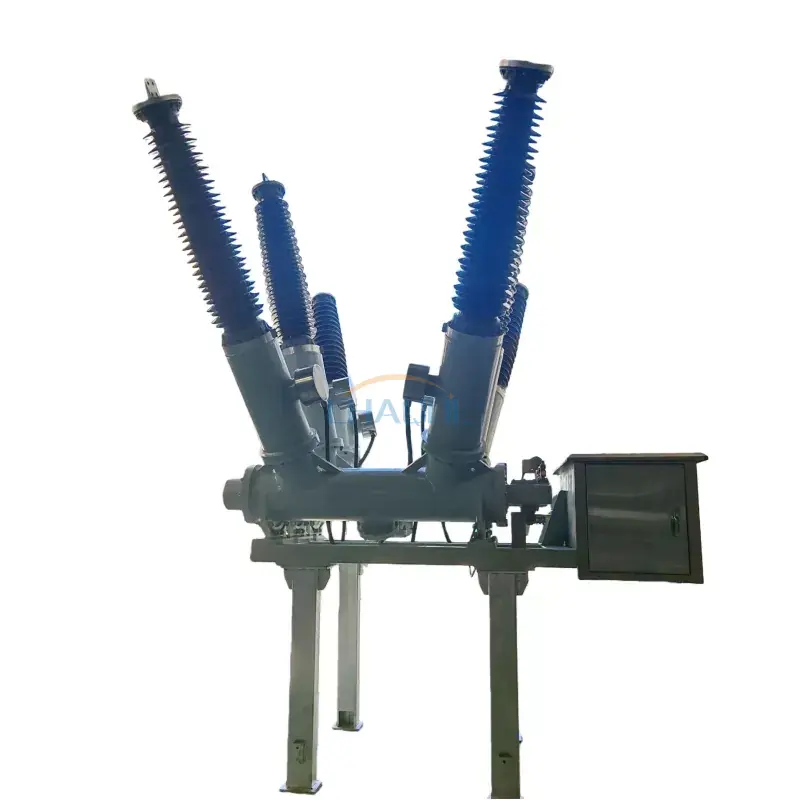

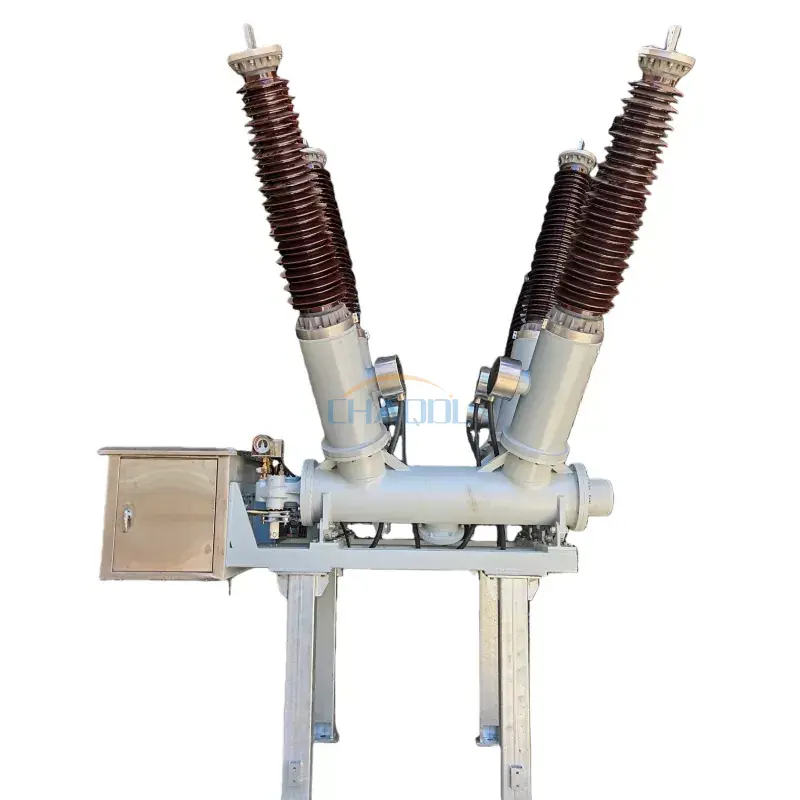

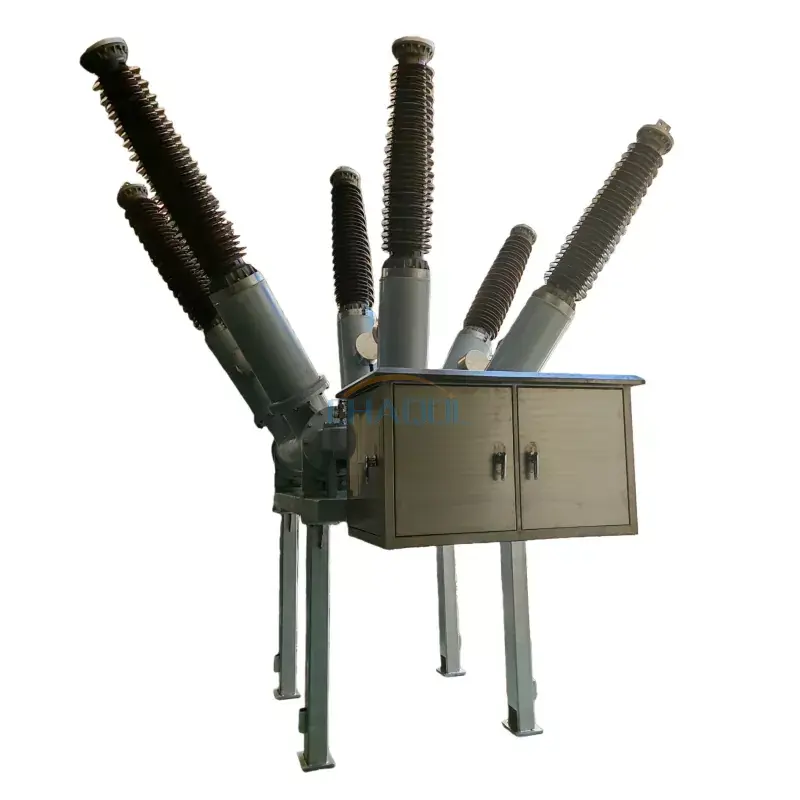

Бүтээгдэхүүний бодит зураг

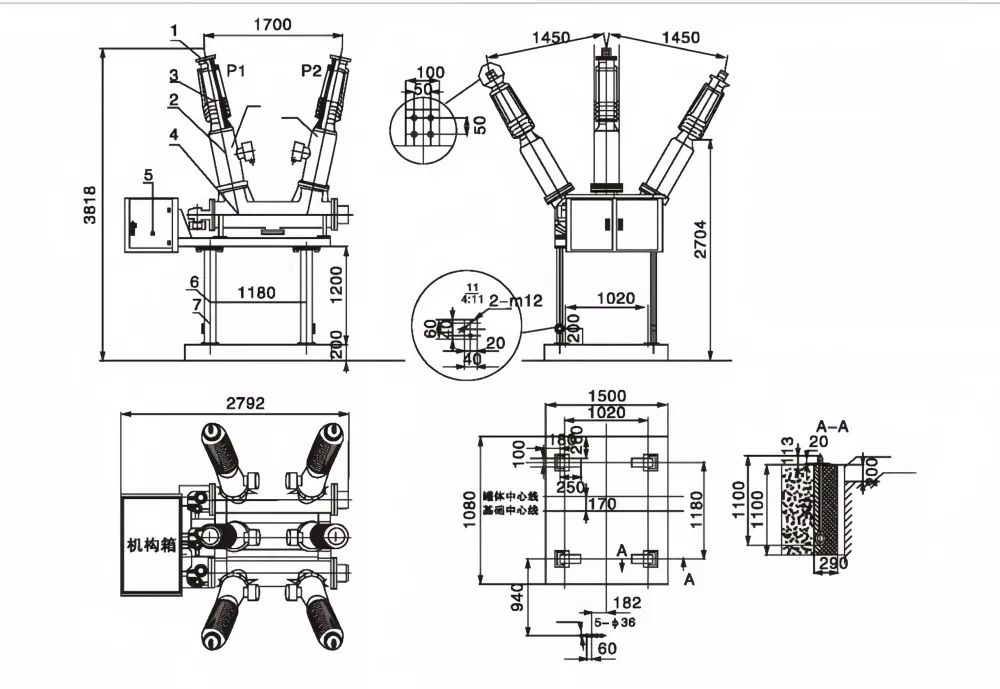

Бүтээгдэхүүний хэмжээсийн диаграм

Үндсэн бүтэц

• Маш сайн цахилгаан дамжуулах чадвартай мөнгөн бүрсэн хөнгөн цагаан нэг фазын терминал блок.
• Дээд зэргийн дулаалгын гүйцэтгэлтэй өндөр бат бэх шаазан гаралтын бут.
• Хамгаалалт, хэмжилт хийх зориулалттай гүйдлийн трансформатор (CT).
• Шалан дээр суурилуулсан SF6 нуман унтраах камер нь өндөр таслах чадвартай.
• Хаврын ажиллах механизм ба хоёрдогч хяналтын бүрэлдэхүүн хэсгүүдийг нэгтгэсэн механизмын кабинет.
• Тогтвортой суурилуулах зориулалттай хүнд даацын цайрдсан сувгийн ган тулгуур.
• Ашиглалтын аюулгүй байдлыг сайжруулахын тулд олон газардуулгын терминалууд.

Бүтээгдэхүүний онцлог

• Нэрлэсэн гүйдэл хүртэл3150А, хүнд даацын дамжуулалтын хэрэглээнд тохиромжтой.
• SF6 хий тусгаарлах дэвшилтэт технологи нь диэлектрикийн маш сайн бат бөх, найдвартай нуман уналтыг баталгаажуулдаг.
• 31.5 кА гэмтэл таслах чадвартай, 10,000 хүртэлх механик ажиллагаатай урт цахилгаан тэсвэрлэх чадвартай.
• Жилийн SF6 хийн алдагдал 0.5% -иас бага, засвар үйлчилгээний шаардлагыг бууруулж, битүүмжлэлийн найдвартай байдлыг урт хугацаанд хангана.
• The66кВ-ын савны төрөл SF6 таслуурБохирдлын IV түвшин болон орчны температурыг -40°C-аас +40°C хүртэл тэсвэрлэх чадвартай, гадаа хүнд нөхцөлд зориулагдсан.
• Компакт савны төрлийн барилга нь механик тогтвортой байдлыг сайжруулахын зэрэгцээ суурилуулах зайг багасгадаг.
• Алсын хяналт, дэд станцын автоматжуулалт, орчин үеийн ухаалаг сүлжээний хэрэглээнд тохиромжтой.

Техникийн үзүүлэлтүүд

Үйлдлийн механизмын үзүүлэлтүүд

Хэрэглээ

The66кВ-ын савны төрөл SF6 таслуурнайдвартай унтраалга, хамгаалалт зайлшгүй шаардлагатай өндөр хүчдэлийн цахилгаан дамжуулах, түгээх системд өргөн хэрэглэгддэг.

• 66 кВ-ын дэд станцууд
• Хэрэглээний дамжуулах, түгээх сүлжээ
• Эрчим хүч үйлдвэрлэх үйлдвэрүүд
• Сэргээгдэх эрчим хүчний нэгдсэн сүлжээ
• Аж үйлдвэрийн цахилгаан түгээх систем
• Конденсаторын банк солих
• Автобусны зангиа болон тэжээгчийн хамгаалалт
• Ухаалаг сүлжээ, дэд станцын автоматжуулалтын төслүүд

Ажлын зарчим

66 кВ-ын савны төрлийн SF6 таслуур нь хүхрийн гексафторид (SF6) хийг тусгаарлагч болон нуман унтраагч болгон ашигладаг. Сэлгэн залгах үед контактууд салгах үед цахилгаан нум үүсдэг. Өндөр даралтын SF6 хий нь нумыг хурдан хөргөж, ионгүйжүүлж, эвдрэлийн гүйдлийг найдвартай, үр дүнтэй таслах боломжийг олгодог. Мотороор цэнэглэгдсэн пүршний ажиллах механизм нь өндөр хүчдэлийн цахилгааны системийг найдвартай хамгаалж, хурдан нээх, хаах ажиллагааг хангадаг.

Байнга асуудаг асуултууд

66 кВ-ын савны төрлийн SF6 таслуурыг юунд ашигладаг вэ?

Энэ нь 66 кВ-ын дамжуулах, түгээх системд сэлгэн залгах, хамгаалах, эвдрэлийг таслахад ашигладаг бөгөөд дэд станц, цахилгаан сүлжээг найдвартай, найдвартай ажиллуулахад тусалдаг.

SF6 савны төрлийн таслуурын давуу тал нь юу вэ?

SF6 савны төрлийн таслуур нь маш сайн дулаалгын гүйцэтгэл, тасалдалын өндөр хүчин чадал, авсаархан бүтэц, засвар үйлчилгээ бага шаарддаг, механик үйлчилгээний урт хугацааг санал болгодог.

Энэ таслуурыг конденсаторын банк сэлгэн залгахад ашиглаж болох уу?

Тиймээ. LW36-66 нь конденсаторын банкийг солих, автобусны зангилаа хэрэглээ, өндөр хүчдэлийн дамжуулах шугамын хамгаалалтад тохиромжтой.

Хэлхээ таслагч нь хатуу ширүүн гадаа орчинд тохиромжтой юу?

Тиймээ. Энэ нь бохирдлын IV түвшний нөхцөл, орчны температур -40°C-аас +40°C хүртэлх орчинд найдвартай ажиллахаар бүтээгдсэн бөгөөд энэ нь гадаа суурилуулахад тохиромжтой.
