Цөмийн гүйдлийн трансформатор нь цахилгаан түгээх системийн нарийвчлал, аюулгүй байдал, үр ашгийг хэрхэн сайжруулах вэ?

Нийтлэлийн хураангуй: A Үндсэн гүйдлийн трансформатороор дамжууланХэмжих хэрэгслийг өндөр гүйдлийн дамжуулагчтай шууд холбохгүйгээр хувьсах гүйдлийг хэмжих, хэлхээний хамгаалалтыг дэмжих практик арга юм.Аньчян хүчLMZC-10 цувралыг дунд хүчдэлийн хуваарилах төхөөрөмж, хэмжих самбар, RMU, GIS, авсаархан дэд станцууд, үйлдвэрлэлийн эрчим хүчний систем зэрэг цахилгаан түгээх хэрэглээнд зориулж боловсруулдаг. Торойд хэлбэрийн цахиур ган гол, зэс хоёрдогч ороомог, эпокси давирхай тусгаарлагч, авсаархан хийцтэй энэхүү трансформатор нь тогтворжсон гүйдлийн дээж авах, урт хугацаанд найдвартай ажиллах зориулалттай.

Агуулга

1. Цөмийн гүйдлийн трансформатор гэж юу вэ?
2. Цөмийн гүйдлийн трансформатор хэрхэн ажилладаг вэ?
3. Бүтцийн дизайн гэж юу вэ?
4. Ямар техникийн үзүүлэлтүүд хамгийн чухал вэ?
5. Цөмийн гүйдлийн трансформаторыг хаана ашигладаг вэ?
6. Гүйцэтгэлийн гол давуу талууд юу вэ?
7. Хэрхэн зөв загвар сонгох ёстой вэ?
8. Суулгахдаа ямар дадлыг баримтлах ёстой вэ?
9. Байнга асуудаг асуултууд
10. Дүгнэлт

Цөмийн гүйдлийн трансформатор гэж юу вэ?

Цөмийн гүйдлийн трансформатор нь өндөр анхдагч гүйдлийг хэмжих хэрэгсэл, тоолуур, хамгаалалтын реле зэрэгт аюулгүй ашиглах боломжтой бага, стандартчилагдсан хоёрдогч гүйдэл болгон хувиргах зориулалттай цахилгаан хэрэгслийн трансформатор юм. Хэмжилтийн хэлхээг өндөр гүйдлийн дамжуулагчтай шууд холбохын оронд анхдагч кабель буюу шин нь трансформаторын голоор дамждаг.

Аньчян хүч компанийн LMZC-10 цуврал нь 35 кВ-оос доош ажиллах хүчдэлтэй хувьсах гүйдлийн цахилгаан системд зориулагдсан. Төслийн шаардлагын дагуу 10кВ, 24кВ, 35кВ зэрэг хүчдэлийн түвшний хэрэглээнд зориулж тохируулж болно. Түүний бүтэц нь найдвартай гүйдлийн дээж авах, хэмжих, реле хамгаалах зайлшгүй шаардлагатай хэрэглээнд тохиромжтой.

Зориулалтын анхдагч ороомогтой байж болох ердийн трансформатораас ялгаатай нь гол дамжуургын загвар нь үндсэн эргэлт болгон голоор дамжин өнгөрөх дамжуулагчийг ашигладаг. Энэхүү бүтээн байгуулалт нь цахилгаан түгээх төхөөрөмжид авсаархан шийдэл гаргахын зэрэгцээ тохиромжтой системд нэгтгэхийг хялбарчлах боломжтой.

Цөмийн гүйдлийн трансформатор хэрхэн ажилладаг вэ?

Үйл ажиллагааны зарчим нь цахилгаан соронзон индукц дээр суурилдаг. Хувьсах гүйдэл нь үндсэн дамжуулагчаар урсах үед энэ нь дамжуулагчийн эргэн тойронд соронзон орон үүсгэдэг. Соронзон урсгал нь трансформаторын цөмөөр дамжин хоёрдогч ороомог дахь пропорциональ гүйдлийг өдөөдөг.

Үүссэн хоёрдогч гүйдэл нь хэмжилт эсвэл хамгаалалтын төхөөрөмжтэй холбогдоход стандартчилагдсан байдаг. LMZC-10-ийн хувьд хоёрдогч гүйдлийн сонголтууд нь сонгосон тохиргооноос хамааран 5А ба 1А орно.

Үйл ажиллагааны үндсэн үйл явцыг дараах байдлаар нэгтгэн дүгнэж болно.

1. Үндсэн кабель буюу шин нь системийн гүйдлийг дамжуулдаг.
2. Үндсэн дамжуулагч нь соронзон цөмөөр дамждаг.
3. Хувьсах гүйдэл нь цөм дотор соронзон урсгал үүсгэдэг.
4. Хоёрдогч ороомог нь соронзон урсгалд хариу үйлдэл үзүүлдэг.
5. Багассан хоёрдогч гүйдлийг хэмжих буюу хамгаалалтын хэлхээнд хүргэдэг.
6. Холбогдсон төхөөрөмж нь дохиог хянах, хэмжих эсвэл хамгаалах функцүүдэд ашигладаг.

Энэхүү зохицуулалт нь хэмжилтийн хэлхээг үндсэн цахилгаан дамжуулагчаас тусгаарлаж, олон түгээлтийн хэрэглээнд одоогийн хяналтыг илүү практик болгодог.

Бүтцийн дизайн гэж юу вэ?

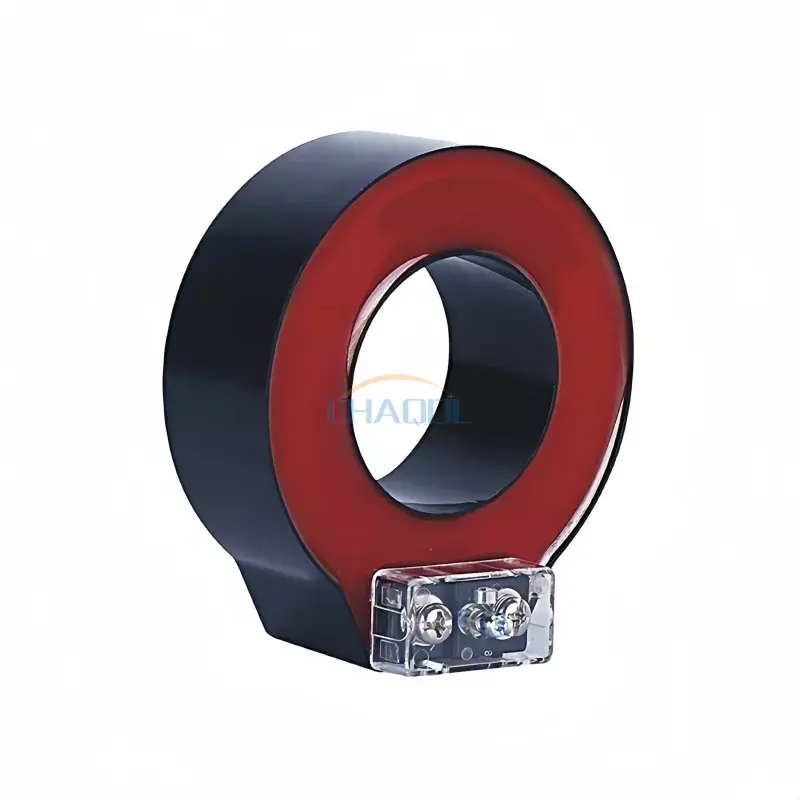

Трансформаторын бүтэц нь хэмжилтийн тогтвортой байдал, тусгаарлагчийн гүйцэтгэл, хүрээлэн буй орчны эсэргүүцэл, ашиглалтын хугацаанд шууд нөлөөлдөг. LMZC-10 нь эпокси давирхай цутгамал тусгаарлагчтай хослуулан toroidal цахиур ган голыг ашигладаг.

Гол ба соронзон хэлхээ

Торойд хэлбэрийн цахиурын ган цөм нь цахилгаан соронзон индукцид шаардлагатай соронзон замыг өгдөг. Зөв зохион бүтээсэн соронзон хэлхээ нь тогтвортой гүйдлийн хувиргалт шинж чанарыг хадгалахад тусалдаг ба хэмжилтийн найдвартай гүйцэтгэлийг дэмждэг.

Анхан шатны удирдаач

Цөмөөр дамждаг үндсэн дамжуулагч нь нэг эргэлттэй анхдагч ороомгийн үүрэг гүйцэтгэдэг. Энэхүү зохион байгуулалт нь трансформаторт ердийн олон эргэлттэй анхдагч ороомог ашиглахгүйгээр одоо байгаа кабель эсвэл шинээр дамжин урсах гүйдлийг хэмжих боломжийг олгодог.

Хоёрдогч ороомог

Хоёрдогч ороомог нь өндөр дамжуулалттай зэс утсыг ашиглан холбогдсон тоолуур болон хамгаалалтын төхөөрөмжүүдэд тогтвортой гаралтын гүйдэл үүсгэдэг. Хоёрдогч хэлхээг тоног төхөөрөмжийн загвар болон холбогдох цахилгааны аюулгүй байдлын журмын дагуу зөв холбож, зохицуулах ёстой.

Тусгаарлагч ба орон сууц

Бүтээгдэхүүн нь эпокси давирхайн тусгаарлагч ба галд тэсвэртэй ABS орон сууцыг ашигладаг. Битүүмжилсэн тунгалаг терминалын бүрхэвч нь холболтын талбайн эргэн тойронд харагдах байдлыг сайжруулахын зэрэгцээ аюулгүй утас, засвар үйлчилгээний ажилд дэмжлэг үзүүлэх зорилготой юм.

Ямар техникийн үзүүлэлтүүд хамгийн чухал вэ?

Гүйдлийн трансформаторыг сонгох нь зөвхөн нэрлэсэн гүйдлийг тохируулахаас илүү их зүйлийг шаарддаг. Инженерүүд цахилгааны систем, хэмжилтийн зорилго, суурилуулах хэмжээс, нарийвчлалын шаардлага, хамгаалалтын шаардлагыг хамтдаа үнэлэх ёстой.

Нарийвчлалын ангилал болон нэрлэсэн ачааллыг мөн анхааралтай авч үзэх хэрэгтэй. Өөр өөр хэрэглээнд хэмжих гүйдлийн трансформатор, хамгаалалтын гүйдлийн трансформатор эсвэл хос ороомгийн тохиргоо шаардлагатай байж болно. Шаардлагатай анхдагч гүйдлийн мужийг зөвхөн боломжит гүйдлийн хамгийн дээд хэмжээнээс сонгохоос илүүтэй бодит үйл ажиллагааны нөхцөлтэй тааруулах ёстой.

Цөмийн гүйдлийн трансформаторыг хаана ашигладаг вэ?

Авсаархан бүтэц, дамжуулагчийг шууд дамжуулагчийн зохион байгуулалт нь энэ төрлийн трансформаторыг цахилгаан хэмжилт, хамгаалалтын олон төрлийн хэрэглээнд тохиромжтой болгодог.

• Цахилгаан хуваарилах кабинетууд:Түгээх төхөөрөмжийн доторх одоогийн хэмжилт, хяналтыг дэмждэг.
• Хэмжих самбар:Цахилгаан хэмжилтийн системд гүйдлийн дохио өгдөг.
• Дунд хүчдэлийн унтраалга:Тохиромжтой GIS, RMU болон хуваарилах төхөөрөмжийн тохиргоонд нэгтгэх боломжтой.
• Дэд станцууд:Одоогийн дээж авах болон реле хамгаалах функцийг дэмждэг.
• Аж үйлдвэрийн автоматжуулалт:Үйлдвэрийн эрчим хүчний хяналтын систем дэх цахилгааны хяналтыг идэвхжүүлдэг.
• Сэргээгдэх эрчим хүчний систем:Цахилгааны загвар болон трансформаторын үзүүлэлтүүд таарч байгаа тохиолдолд одоогийн хяналтыг дэмжих боломжтой.
• Сэргээх төслүүд:Тохиромжтой хуваах цөмт тохируулга нь системийн дизайн зөвшөөрөгдсөн одоогийн дамжуулагчийн эргэн тойронд суурилуулах ажлыг хялбаршуулж чадна.

Сэргээх ажлын хувьд сонгохын өмнө суурилуулах нөхцөлийг үнэлэх хэрэгтэй. Үндсэн цонх, дамжуулагчийн хэмжээ, нэрлэсэн гүйдэл, тусгаарлагчийн шаардлага, суурилуулах боломжтой зай зэрэг нь бодит системтэй тохирч байх ёстой.

Гүйцэтгэлийн гол давуу талууд юу вэ?

Компакт интеграци

Цагираган хэлбэрийн бүтэц нь үндсэн дамжуулагчийг голоор дамжин өнгөрөх боломжийг олгодог бөгөөд цахилгааны кабинет болон шилжүүлэгчийн хэмжилтийн авсаархан зохион байгуулалтыг бий болгодог.

Тогтвортой гүйдлийн хэмжилт

Тороид хэлбэрийн цахиур ган гол ба зэсийн хоёрдогч ороомог нь хэмжилт, хамгаалалтын хэрэглээнд тогтвортой гүйдлийн хувиргалтын шинж чанарыг хангах зорилготой юм.

Тусгаарлагчийн хамгаалалт

Эпокси давирхай цутгамал нь цахилгаан тусгаарлагчийг хангаж, чийг, тоос шороо, хүрээлэн буй орчны механик нөлөөллөөс хамгаалахад хувь нэмэр оруулдаг.

Уян хатан хэрэглээ

Цувралыг өөр өөр анхдагч гүйдлийн муж болон нарийвчлалын шаардлагад тохируулж болно. Тиймээс бүтээгдэхүүний сонголт нь хэмжилт, хамгаалалт эсвэл хосолсон функцэд анхаарлаа төвлөрүүлж байгаа эсэхээс хамаарч болно.

Суурилуулалтын нарийн төвөгтэй байдал буурсан

Трансформаторын тохируулга болон системийн нөхцөл нь үүнийг зөвшөөрч байгаа тохиолдолд дамжуулагч эсвэл хуваах цөмт зохицуулалт нь одоогийн цахилгааны дэд бүтцэд одоогийн хэмжилтийг нэгтгэхэд шаардагдах ажлыг бууруулж чадна.

Хэрхэн зөв загвар сонгох ёстой вэ?

Найдвартай сонгон шалгаруулах үйл явц нь трансформаторын гадаад төрхөөс илүүтэй цахилгаан системээс эхэлдэг. Захиалга өгөхөөс өмнө инженерүүд болон худалдан авагчид дараах мэдээллийг баталгаажуулах ёстой.

1. Анхдагч гүйдэл:Дамжуулагчийн нэрлэсэн болон хүлээгдэж буй ажиллах гүйдлийг тодорхойлно.
2. Системийн хүчдэл:Трансформатор нь төлөвлөсөн хүчдэлийн түвшинд тохирсон эсэхийг шалгаарай.
3. Давтамж:Аппликешн 50 Гц эсвэл 60 Гц давтамжтай ажиллаж байгаа эсэхийг шалгана уу.
4. Хоёрдогч гаралт:Холбогдсон тоолуур, реле эсвэл хяналтын төхөөрөмжийн дагуу 1А эсвэл 5А-г сонгоно уу.
5. Нарийвчлалын ангилал:Трансформаторыг хэмжих, хэмжих, хамгаалахад ашиглаж байгаа эсэхээс хамаарч нарийвчлалын шаардлагыг тодорхойлох.
6. Ачаалал:Хоёрдогч хэлхээний шаардлагатай VA үнэлгээг шалгана уу.
7. Үндсэн цонх:Анхдагч кабель буюу шин нь үндсэн утсаар биечлэн дамжих боломжтой эсэхийг шалгаарай.
8. Суулгах орчин:Дотор/гадаа нөхцөл, температур, чийгшил, бохирдол болон хашааны хамгаалалтыг баталгаажуулна уу.

Томоохон цахилгаан төслүүдийн хувьд эдгээр параметрүүдийг бүрэн хамгаалалт, хэмжилтийн загвартай хамт хянаж үзэх хэрэгтэй. Зөв сонгогдсон гүйдлийн трансформатор нь трансформатор болон хяналтын төхөөрөмжийн хооронд үл нийцэхээс сэргийлнэ.

Суулгахдаа ямар дадлыг баримтлах ёстой вэ?

Зөв суурилуулалт нь цахилгааны аюулгүй байдал, хэмжилтийн гүйцэтгэлд чухал ач холбогдолтой. Үндсэн дамжуулагч нь бүтээгдхүүний загварт заасан голын төвөөр дамжин өнгөрөх ёстой бөгөөд энэ нь соронзон урсгалын хуваарилалтыг хадгалахад тусална.

• Суулгахын өмнө трансформаторын үнэлгээг баталгаажуулна уу.
• Үндсэн дамжуулагч нь үндсэн цонхоор зөв таарч байгаа эсэхийг шалгана уу.
• Дамжуулагчийг гол дотор нь зөв байрлуул.
• Хоёрдогч терминалууд зөв холбогдсон эсэхийг шалгаарай.
• Хоёрдогч газардуулгад тавигдах шаардлагыг дагаж мөрдөнө.
• Аюулгүй нээлттэй хэлхээний нөхцөлд гүйдлийн трансформаторын хоёрдогч хэлхээг ажиллуулж болохгүй.
• Шаардлагатай бол зохих тусгаарлагчтай холбох хэрэгслийг ашиглана уу.
• Төлөвлөсөн засвар үйлчилгээний үед терминал ба тусгаарлагчийг шалгана уу.

Цахилгаан угсралтын ажлыг орон нутгийн холбогдох дүрэм журам, системийн зураг төсөл, үйлдвэрлэгчийн зааврыг дагаж мэргэшсэн боловсон хүчин хийх ёстой.

Байнга асуудаг асуултууд

Цөм гүйдлийн трансформаторын үндсэн зорилго юу вэ?

Үүний гол зорилго нь өндөр хувьсах гүйдлийг хэмжих, хэмжих, хянах, реле хамгаалахад ашиглаж болох доод хоёрдогч гүйдэл болгон хувиргах явдал юм.

LMZC-10-д ямар хоёрдогч гүйдлийн сонголтууд байдаг вэ?

LMZC-10 бүтээгдэхүүний мэдээлэлд 1А ба 5А хоёрдогч гүйдлийн сонголтуудыг жагсаасан байна. Тохиромжтой сонголт нь холбогдсон хэмжилт эсвэл хамгаалалтын төхөөрөмжийн шаардлагаас хамаарна.

Трансформатор нь ямар хүчдэлийн мужид зориулагдсан вэ?

LMZC-10 нь 35кВ-аас доош ажиллах хүчдэлтэй хувьсах гүйдлийн эрчим хүчний системд зориулагдсан бөгөөд төслийн шаардлагын дагуу 10кВ, 24кВ, 35кВ зэрэг хэрэглээнд тохируулах боломжтой.

Цөмийн дизайныг сайжруулсан хэрэглээнд ашиглаж болох уу?

Тиймээ. Үндсэн дамжуулагч нь ердийн зориулалтын анхдагч ороомог шаардлагагүйгээр трансформатороор дамжих боломжтой тул үндсэн дамжуулагч эсвэл хуваах цөмт тохирох тохиргоо нь шинэчлэлт, засвар үйлчилгээний төслүүдэд ашигтай байж болно. Бодит суурилуулах боломж нь системийн тодорхой тохиргооноос хамаарна.

LMZC-10 барилгын ажилд ямар материалыг ашигладаг вэ?

Трансформатор нь тороид хэлбэрийн цахиур ган гол, өндөр дамжуулалттай зэсийн хоёрдогч ороомог, эпокси давирхай цутгамал тусгаарлагч, галд тэсвэртэй ABS орон сууцыг ашигладаг.

Бүтээгдэхүүн нь гадаа суурилуулахад тохиромжтой юу?

Лавлагаатай бүтээгдэхүүний мэдээлэл нь голчлон доторх хэрэглээг тодорхойлдог. Тиймээс гаднах ашиглалтыг хашаа, хүрээлэн буй орчны нөхцөл, дулаалгын шаардлага, төслийн тусгай тохиргооны дагуу үнэлэх ёстой.

Дүгнэлт

Цөмийн гүйдлийн трансформатор нь үндсэн кабель буюу шинийг соронзон голоор дамжих үндсэн дамжуулагч болгон ашиглан цахилгаан түгээх систем дэх гүйдлийг хэмжих, хамгаалах практик аргыг санал болгодог. Шилжүүлэгч төхөөрөмж, хуваарилах кабинет, хэмжих самбар, дэд станц, үйлдвэрлэлийн эрчим хүчний системтэй холбоотой хэрэглээний хувьд анхдагч гүйдэл, хүчдэл, давтамж, хоёрдогч гаралт, нарийвчлал, ачаалал, суурилуулалтын хэмжээсийг сайтар тохируулах нь чухал юм.

Аньчян хүч-ийн LMZC-10 нь гүйдлийн найдвартай дээж авах, хамгаалах шаардлагатай хэрэглээнд зориулагдсан тороид хэлбэрийн цахиур ган гол, зэс хоёрдогч ороомог, эпокси давирхайн тусгаарлагч, авсаархан орон сууцыг хослуулсан. Хэрэв та шинэ суурилуулалт, шинэчлэлтийн төсөл эсвэл тохируулсан цахилгаан түгээлтийн системд зориулж гүйдлийн трансформаторыг сонгох гэж байгаа бол үндсэн гүйдлийн трансформаторын техникийн үзүүлэлтүүдийг шалгаж,бидэнтэй холбоо барина уутаны нэрлэсэн гүйдэл, хүчдэлийн түвшин, нарийвчлалын ангилал, хоёрдогч гүйдэл, суурилуулалтын шаардлагад нийцүүлэн тохирох шийдлийг хэлэлцэх.
