TheГадна өндөр хүчдэлийн унтраалга40.5кВ-аас 220кВ хүртэлх гадаа AC эрчим хүчний системд найдвартай хэлхээ тусгаарлах зориулалттай. Энэ нь өндөр хүчдэлийн нөхцөлд харагдахуйц тусгаарлалт, механик аюулгүй байдлыг хангах шаардлагатай дэд станцууд, цахилгаан дамжуулах шугамууд, сүлжээ солих станцуудад өргөн хэрэглэгддэг.

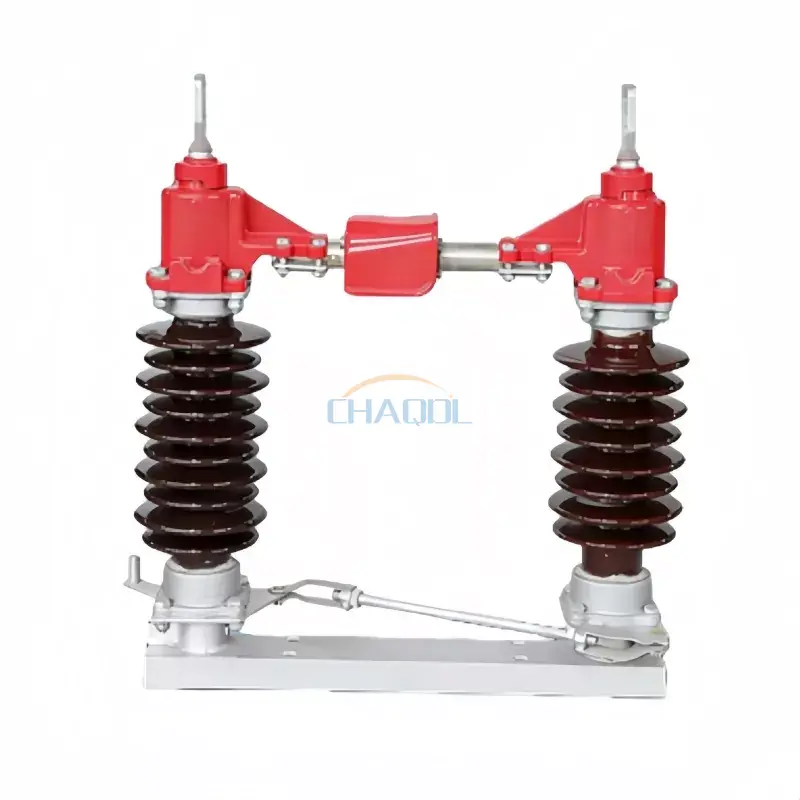

Энэхүү GW4 цуврал нь хүчтэй задгай байгууламжаар бүтээгдсэн бөгөөд аадар бороо, мөс, салхины ачаалал, орчны бохирдол зэрэг цаг агаарын хүнд нөхцөлд тогтвортой ажиллагааг хангана. Энэ нь гарын авлагын болон моторжуулсан үйлдлийн горимыг хоёуланг нь дэмжиж, сүлжээний автоматжуулалтын янз бүрийн түвшний уян хатан байдлыг хангадаг.

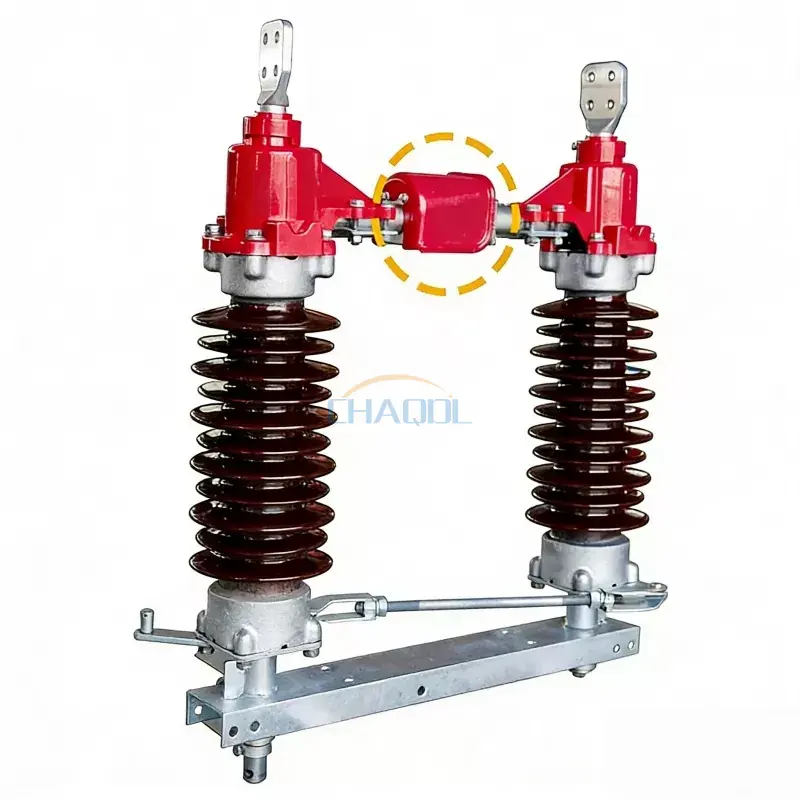

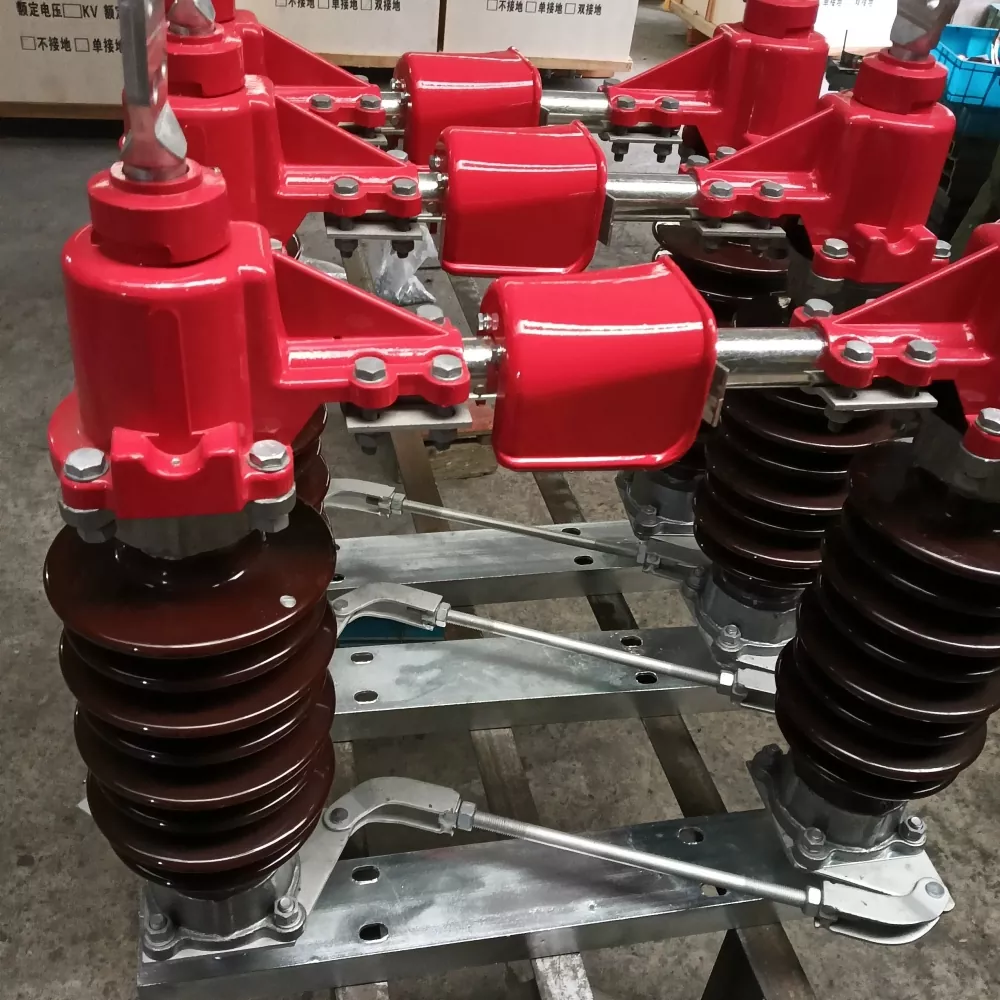

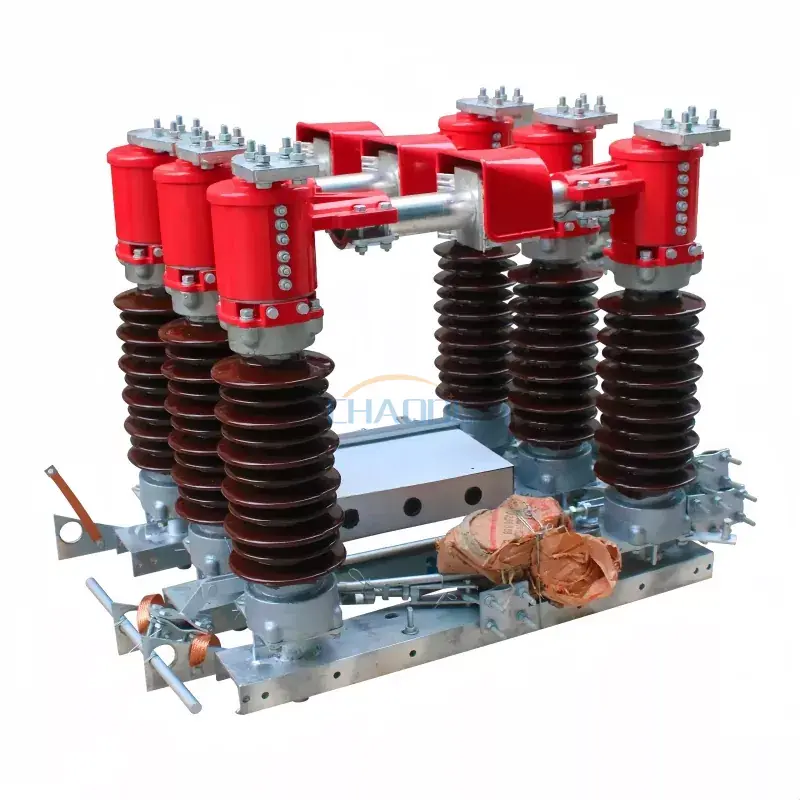

Шилжүүлэгч нь шаазан тусгаарлагч, дамжуулагч хоолой, өндөр бат бэх цайрдсан ган суурийн хүрээ бүхий хэвтээ эргэдэг хутганы бүтцийг ашигладаг. Механик холболтын систем нь гурван фазын синхрончлолыг хангаж, сэлгэн залгах үед буруу тохируулга хийх эрсдлийг бууруулдаг.
Уламжлалт тусгаарлагчтай харьцуулахад энэГадна өндөр хүчдэлийн унтраалгаконтактын даралтын жигд байдлыг сайжруулж, дамжуулагч холболтын исэлдэлтийг бууруулж, урт хугацааны гадаа ашиглахад үйлчилгээний хугацааг мэдэгдэхүйц уртасгана.
|
Төслийн нэр |
Параметрийн утга |
||||||
|
Нэрлэсэн хүчдэл |
40.5 кВ |
72.5 кВ |
126 кВ |
||||
|
Тусгаарлалтын нэрлэсэн түвшин |
1 минутын цахилгаан давтамжийг тэсвэрлэх хүчдэл |
95/115 кВ |
140/160 кВ |
230/245 кВ |
|||
|
Аянгын импульс тэсвэрлэх хүчдэл |
185/215 кВ |
325/375 кВ |
550/630 кВ |
||||
|
Нэрлэсэн давтамж |
50 Гц |
||||||
|
Нэрлэсэн гүйдэл |
400/630/1000А |
1250/1600/2000А |
3150/4000А |
||||
|
Богино хугацааны тэсвэрлэх гүйдэл |
16/20/31.5кА |
31.5/40кА |
50кА |
||||
|
Нэрлэсэн оргил гүйдлийг тэсвэрлэх |
40/50/63кА |
80/100кА |
125кА |
||||
|
Богино залгааны нэрлэсэн хугацаа |
4/2 сек |
||||||
|
Нэрлэсэн терминалын механик ачаалал |
Хэвтээ уртын ачаалал |
750Н |
1000Н |
||||
|
Хэвтээ хажуугийн ачаалал |
500Н |
750Н |
|||||
|
Босоо хүч |
750Н |
1000Н |
|||||
|
Механик амьдрал |
2000 удаа |
||||||
|
Гараар ажилладаг механизм |
Газардуулгагүйгээр |
CS11(F) |
|||||
|
Нэг газардуулга |
CS 8-6D(F) |
||||||
|
Давхар газардуулга |
Үндсэн зүсэгч CS14G, газар зүсэгч CS11 |
||||||
|
Хяналтын хэлхээний хүчдэл |
АС 220/380, DC 220 |
||||||
|
Хөдөлгүүрээр ажилладаг механизм |
Загвар |
CJ5/CJ6 |
|||||
|
Моторын хүчдэл |
AC220/380， DC220 |
||||||
|
Хяналтын хэлхээний хүчдэл |
AC220， DC220 |
||||||
|
Нээлтийн цаг (хэлхээ таслагчийн) |
6±1с |
||||||
|
Бүтээгдэхүүний жин |
Газардуулгагүй |
360 кг |
500 кг |
700 кг |
|||
|
Нэг газардуулга |
410 кг |
600 кг |
800 кг |
||||
|
Давхар газардуулга |
460 кг |
700 кг |
900 кг |
||||

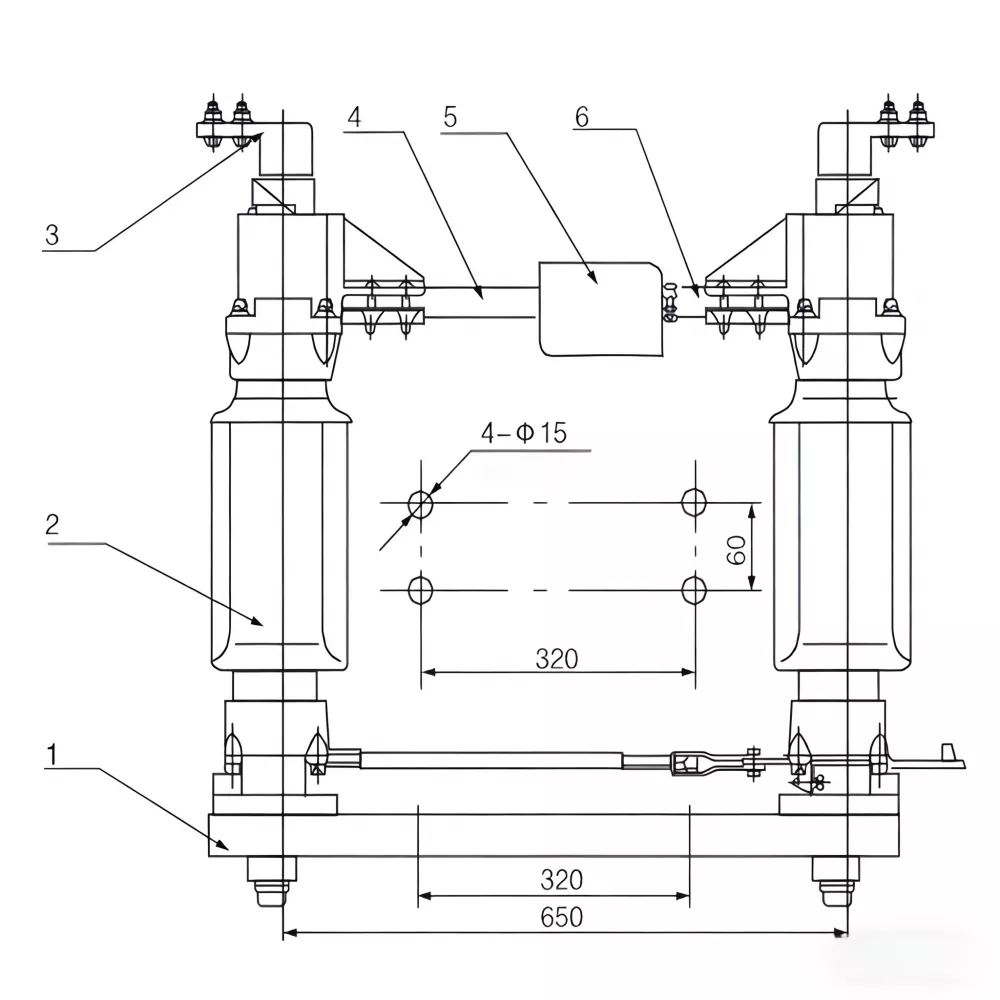

GW4 цувралын бүтцийн тойм
1. Суурь
2. Тусгаарлагчийг дэмжих
3. Утасны терминал
4. Суурин дамжуулагч хоолой
5. Дөрвөлжин усны таг
6. Хөдөлгөөнт дамжуулагч хоолой

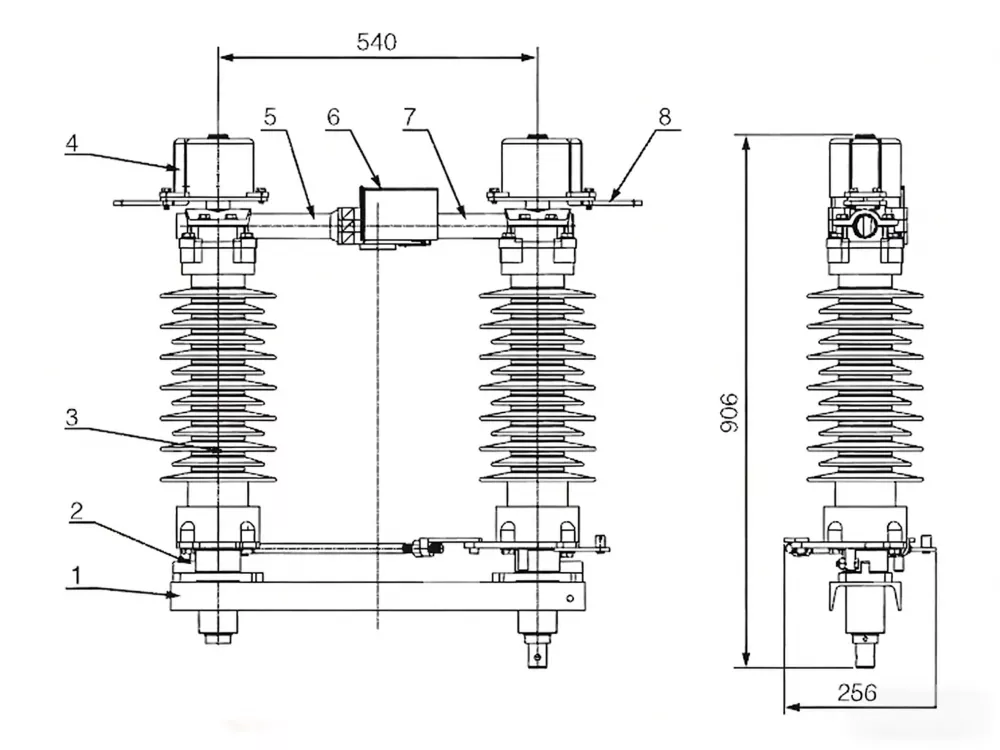

Нэг туйлын тохиргоо
1. Сувгийн ган хаалт
2. Туслах суурь
3. Тусгаарлагчийн тулгуур
4. Баруун гаралтын терминал
5. Цилиндр төгсгөлийн дамжуулагч саваа
6. Борооны бүрхэвч
7. Холбоо барих дамжуулагч саваа
8. Зүүн гаралтын терминал

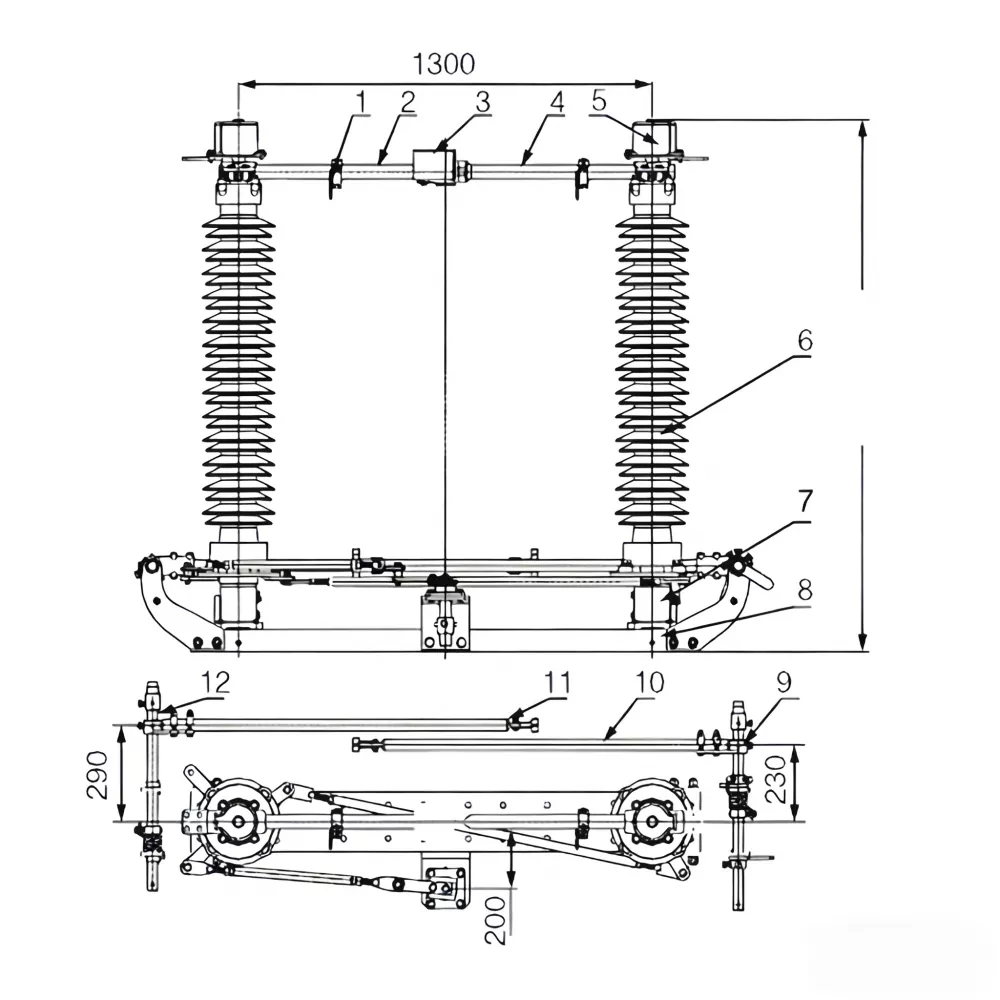

126кВ-ын өндөр хүчдэлийн бүтэц
1. Газардуулгын унтраалга тогтмол контакт
2. Холбоо барих чиглүүлэгч саваа
3. Зэвэрдэггүй ган борооны бүрээс
4. Цилиндр хэлбэрийн дамжуулагч саваа
5. Уян холболттой терминал блок
6. Тусгаарлагчийн дэмжлэг
7. Холхивчийн орон сууц
8. Суурилуулах суурь хүрээ
9. Баруун газардуулгын унтраалгын угсралт
10. Газардуулгын унтраалга ган хоолой
11. Газардуулгын шилжүүлэгчийн хөдөлгөөнт контакт
12. Зүүн газардуулгын унтраалга угсралт
| Харьцуулах зүйл | GW4 цуврал гадаа өндөр хүчдэлийн унтраалга | Зах зээлийн уламжлалт бүтээгдэхүүн |
| Бүтцийн тогтвортой байдал | Синхрон гурван фазын холболттой бэхэлсэн ган суурь | Буурах эрсдэл өндөртэй бие даасан фазын ажиллагаа |
| Гүйцэтгэлтэй холбоо барих | Исэлдэлтийн эсэргүүцлийг бууруулсан оновчтой дамжуулагч хоолой | Стандарт зэсийн контакт нь удаан хугацааны элэгдэлд өртөмтгий |
| Цаг агаарын эсэргүүцэл | Бороо, мөс, салхи, бохирдолтой орчинд зориулагдсан | Гадаа хатуу ширүүн нөхцлөөс хязгаарлагдмал хамгаалалт |
| Үйлдлийн горим | Гарын авлагын болон моторын ажиллагааг дэмждэг | Ихэвчлэн зөвхөн гараар ажилладаг системүүд |
| Засвар үйлчилгээний шаардлага | Хяналтын хугацаа урт, засвар үйлчилгээ бага | Байнга засвар үйлчилгээ хийх шаардлагатай |
Гадна өндөр хүчдэлийн унтраалга нь дараахь зүйлд өргөн хэрэглэгддэг.
Механик ажиллагааг жигд явуулахын тулд эргэдэг босоо ам болон тусгаарлагчийн тулгуур бүтцийг зөв тохируулах нь чухал юм. Суурийн хүрээ нь найдвартай газардуулгатай байх ёстой бөгөөд ачаалалгүй нөхцөлд сэлгэн залгах аюулгүй ажиллагааг хангахын тулд хүчдэл өгөхөөс өмнө ажиллах механизмыг турших шаардлагатай.
Асуулт 1: Энэхүү гадаа өндөр хүчдэлийг салгах унтраалгын гол үүрэг юу вэ?
Энэ нь найдвартай засвар үйлчилгээ, системийн ажиллагааг хангах өндөр хүчдэлийн хэлхээг харагдахуйц тусгаарлах боломжийг олгодог.
Асуулт 2: Энэ унтраалга гадаа цаг агаарын хүнд нөхцөлд ажиллаж чадах уу?
Тийм ээ, энэ нь бохирдол, бороо, мөс, салхины ачаалал зэрэг эрс тэс гадаа орчинд зориулагдсан.
Q3: GW4 цуврал нь стандарт тусгаарлагчаас юугаараа ялгаатай вэ?
Энэ нь ердийн загвартай харьцуулахад сайжруулсан механик синхрончлол, илүү хүчтэй зэврэлтэнд тэсвэртэй, ашиглалтын хугацааг уртасгадаг.
Асуулт 4: Мотортой ажиллах боломжтой юу?
Тиймээ, төслийн шаардлагаас хамааран гарын авлага болон моторт механизмыг хоёуланг нь тохируулж болно.
Асуулт 5: Энэ төхөөрөмжийг ямар үйлдвэрүүд ихэвчлэн ашигладаг вэ?
Энэ нь цахилгаан дамжуулах, дэд станц, сэргээгдэх эрчим хүчний систем, хүнд үйлдвэрийн цахилгааны сүлжээнд өргөн хэрэглэгддэг.
