40,5 кВ-ын гадаа салгах унтраалга

Model:GW5-40.5

Anqiang Power-ийн бие даан бүтээсэн 40.5 кВ-ын гадаа салгах унтраалга нь давхар баганатай, хэвтээ тасархай, төвөөр нээгддэг төрөл бөгөөд нэг болон хоёр талдаа газардуулгын унтраалгатай байх боломжтой. Энэ нь 40.5КВ, 72.5КВ, 126КВ-ын нэрлэсэн хүчдэлийн түвшинтэй, хувьсах гүйдлийн 50Гц хэрэглээнд тохиромжтой гадаа өндөр хүчдэлийн төхөөрөмж юм. Бид үүнийг зураг эсвэл хэрэглэгчийн шаардлагын дагуу өөрчлөх боломжтой.

Лавлагаа илгээх

Бүтээгдэхүүний тодорхойлолт

GW5 цуврал40,5 кВ-ын гадаа салгах унтраалгахувьсах гүйдлийн 50 Гц нөхцөлд ажилладаг дунд болон өндөр хүчдэлийн дамжуулах, түгээх сүлжээнд зориулагдсан. Ачааллын гүйдэлгүйгээр хүчдэлийн дор хэлхээг найдвартай тусгаарлахын тулд дэд станц, цахилгаан станцуудад өргөн хэрэглэгддэг. Энэхүү бүтэц нь хоёр багана хэвтээ V хэлбэрийн нээлтийн механизмтай бөгөөд хатуу ширүүн орчинд цахилгааны тогтвортой зай, механик найдвартай байдлыг хангадаг.

Уламжлалт тусгаарлах унтраалгатай харьцуулахад энэ40,5 кВ-ын гадаа салгах унтраалгаСалхины эсэргүүцлийг сайжруулж, бохирдлын эсрэг ажиллагааг сайжруулж, илүү тогтвортой контактын системийг хангаснаар далайн эрэг, цөл, өндөр чийгшилтэй бүс нутагт урт хугацаанд ажиллахад тохиромжтой.

Загварын гол онцлогууд

Тогтвортой байдлыг сайжруулахын тулд давхар багана V хэлбэрийн хэвтээ нээлхийн бүтэц
Өндөр бат бэх шаазан эсвэл нийлмэл тусгаарлагч бүхий модуль туйлын загвар
Гарын авлагын болон моторт үйлдлийн горимыг дэмждэг
Газардуулгын нэмэлт тохиргоо: газардуулгагүй, нэг газардуулгатай, хоёр газардуулгатай
Аюулгүй байдлыг хангах үүднээс үндсэн ир ба газардуулгын хутганы хоорондох механик түгжих систем
Зэврэлтэнд тэсвэртэй, гадаа урт хугацааны үйлчилгээ үзүүлэх

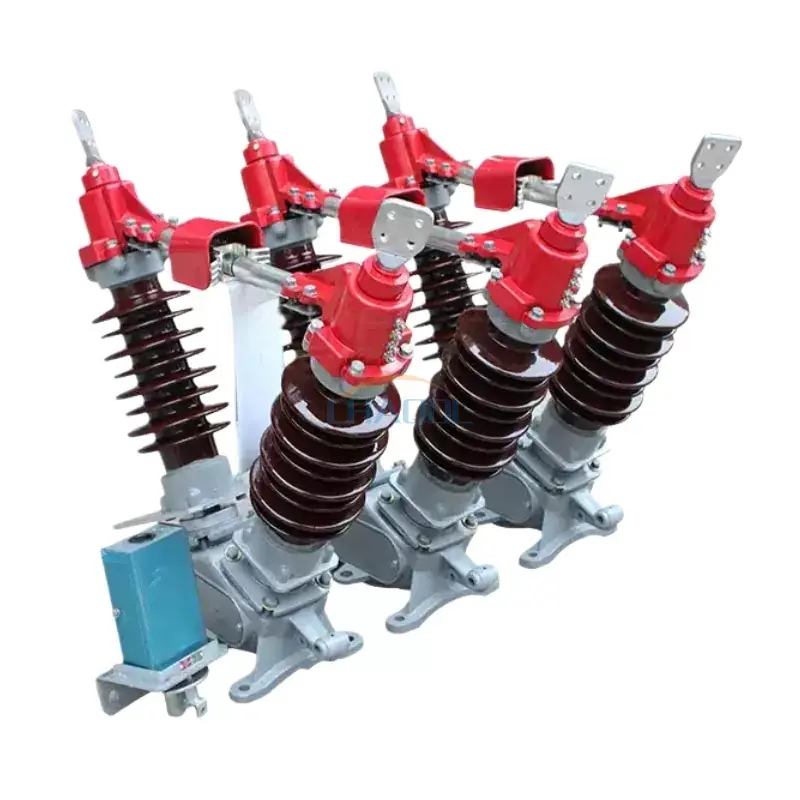

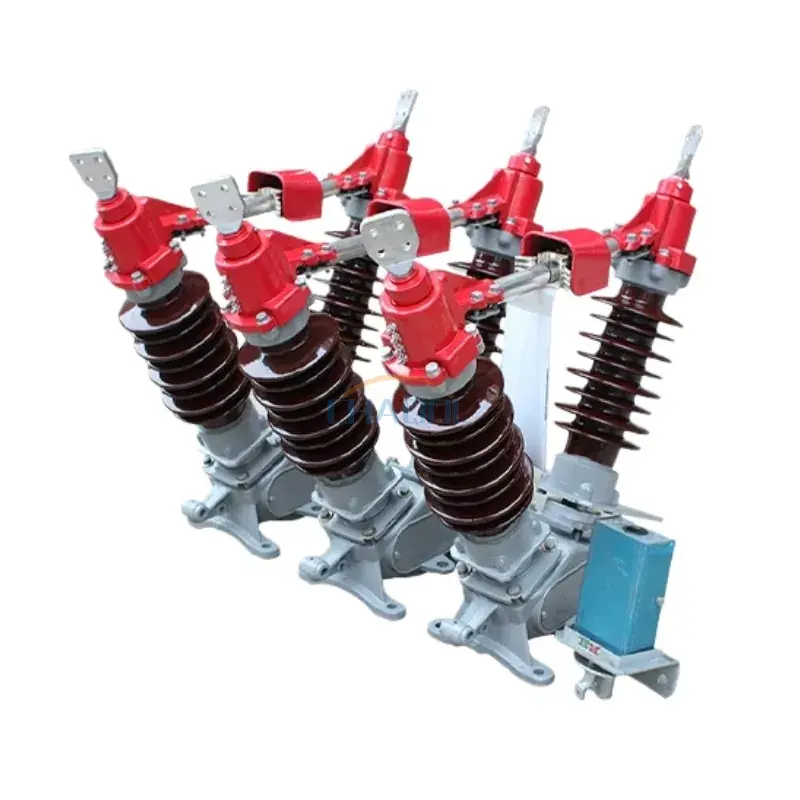

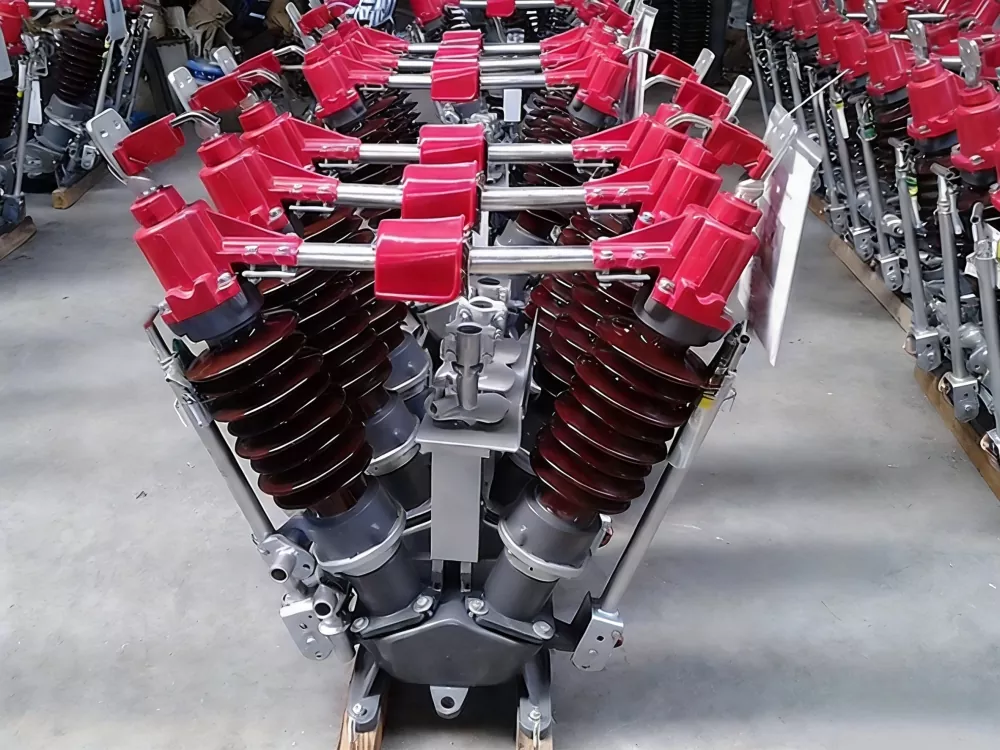

Бүтээгдэхүүний бодит зураг

40.5KV Outdoor Disconnecting Switch

Техникийн параметрүүд

Төслийн нэр			Параметрийн утга
Нэрлэсэн хүчдэл			40.5 кВ	72.5 кВ			126 кВ
Тусгаарлалтын нэрлэсэн түвшин	1 минутын цахилгаан давтамжийг тэсвэрлэх хүчдэл		95/115 кВ	140/160 кВ			230/245 кВ
	Аянгын импульс тэсвэрлэх хүчдэл		185/215 кВ	325/375 кВ			550/630 кВ
Нэрлэсэн давтамж			50 Гц
Нэрлэсэн гүйдэл			630/1250А	1600А			2000А
Богино залгааны нэрлэсэн хугацаа			4/2 сек
Нэрлэсэн терминалын механик ачаалал	Хэвтээ уртын ачаалал		750Н	1000Н
	Хэвтээ хажуугийн ачаалал		500Н	750Н
	Босоо хүч		750Н	1000Н
Мөлхөх зай			1013/1256 мм	1813/2248 мм
Механик амьдрал			2000 удаа
Гараар ажилладаг механизм			CS17，CS17G
Хөдөлгүүрээр ажилладаг механизм		Загвар	CJ5/CJ6
		Моторын хүчдэл	AC220/380， DC220
		Хяналтын хэлхээний хүчдэл	AC220， DC220
		Нээлтийн цаг (хэлхээ таслагчийн)	6±1с
Бүтээгдэхүүний жин		Газардуулгагүй	360 кг		500 кг	800 кг
		Нэг газардуулга	390 кг		560 кг	900 кг
		Давхар газардуулга	430 кг		620 кг	1000 кг

Бүтээгдэхүүний хэмжээсийн диаграм

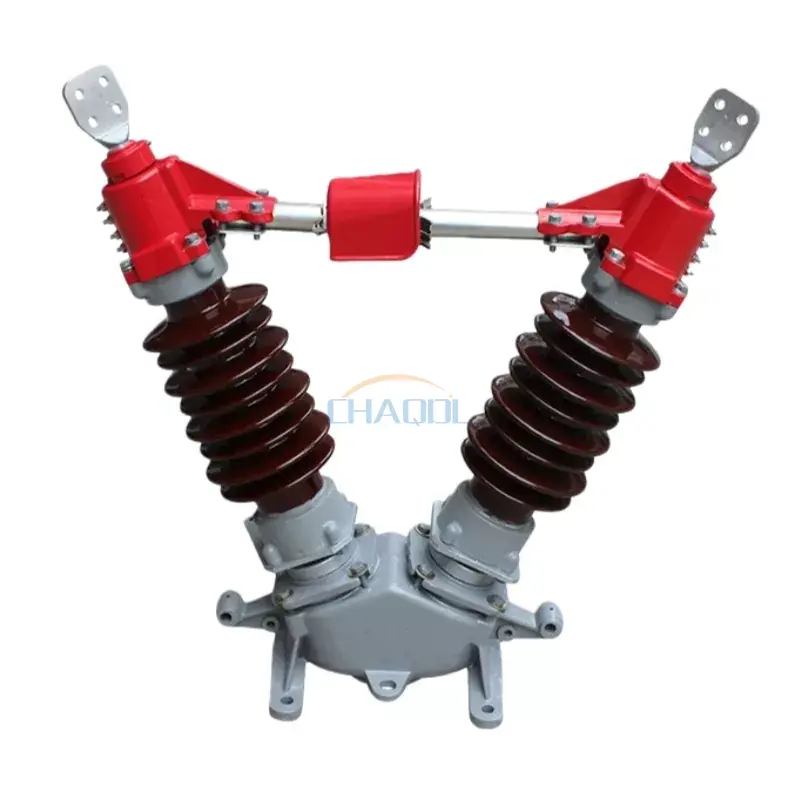

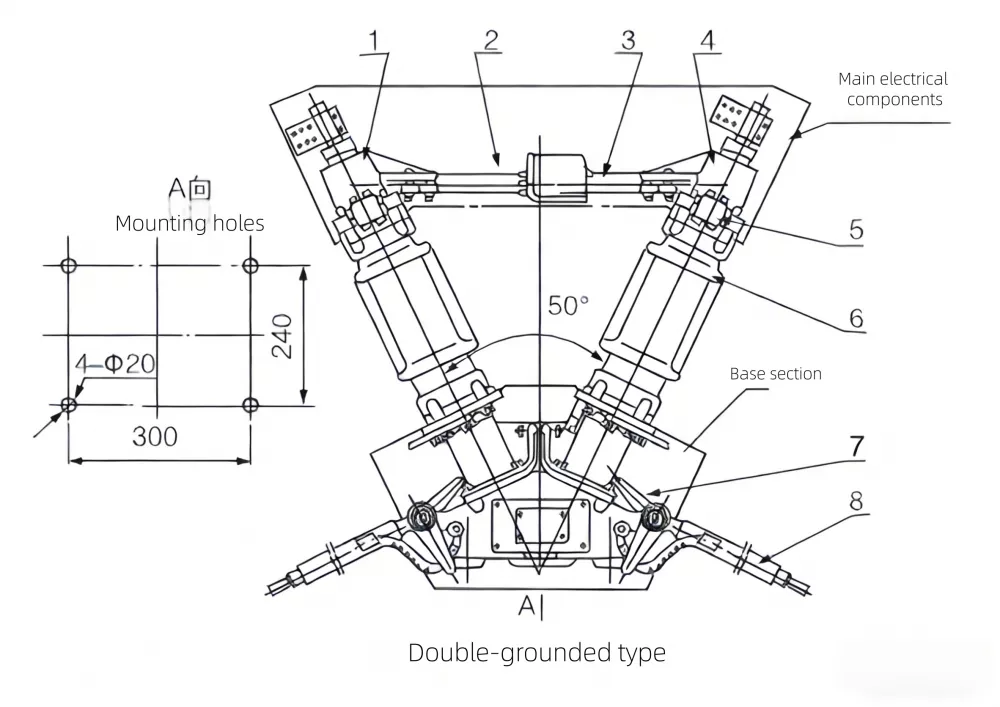

GW5-40.5KV гадаа салгах шилжүүлэгчийн хэмжээсийн диаграмм

40.5KV Outdoor Disconnecting Switch Dimensions Diagram

1. Терминал блок
2. Үндсэн холбоо барих
3. Үндсэн контакт хуруу
4. Терминал блок
5. Холбоо барих хурууны газардуулга
6. Шуудан тусгаарлагч
7. Хязгаарлалтын хавтан
8. Газардуулгын унтраалга

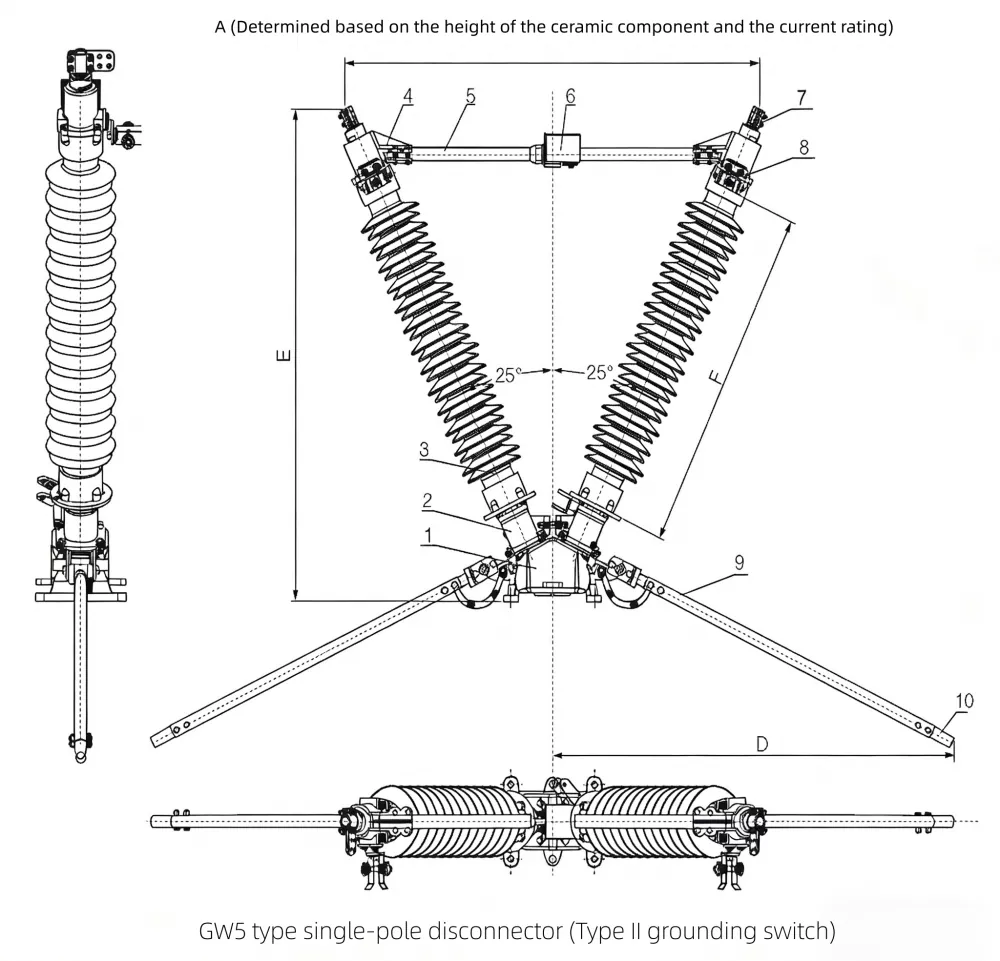

GW5-126 Гадна салгах шилжүүлэгчийн хэмжээсийн диаграмм

Outdoor High Voltage Disconnect Switch Diagram

1. Суурь
2. Дэмжлэг
3. Тусгаарлагчийн тулгуур
4. Терминал блок
5. Дугуй босоо амны дамжуулагч саваа
6. Дөрвөлжин босоо амны дамжуулагч саваа
7. Терминал хавчаар
8. Газардуулгын шилжүүлэгчийн суурин контакт
9. Газардуулгын унтраалга хөнгөн цагаан хоолой
10. Газардуулгын шилжүүлэгчийн контакт

Ижил төстэй бүтээгдэхүүнтэй харьцуулах

Үнэлгээний зүйл	Манай GW5 40.5KV гадаа салгах унтраалга	Өрсөлдөгчийн уламжлалт загвар
Бүтцийн тогтвортой байдал	Салхины эсэргүүцэл өндөртэй, давхар багана V хэлбэрийн хүчитгэсэн загвар	Нэг баганын бүтэцтэй, механик тогтвортой байдал багатай
Холбоо барих гүйцэтгэл	Мөнгөн бүрсэн контакт хуруу, оновчтой даралтын хуваарилалт	Стандарт зэс контактууд, илүү хурдан элэгддэг
Гадна тэсвэрлэх чадвар	Зэврэлтээс хамгаалах бүрэх + хүчитгэсэн тусгаарлагч систем	Үндсэн бүрхүүл, хязгаарлагдмал эргийн гүйцэтгэл
Үйл ажиллагааны уян хатан байдал	Түгжээний хамгаалалттай гар ажиллагаатай + мотортой ажиллагааг дэмждэг	Ихэнхдээ зөвхөн гар ажиллагаатай
Засвар үйлчилгээний зардал	Механик ашиглалтын хугацаа урт учраас бага (2000 цикл)	Засвар үйлчилгээний өндөр давтамж

Хэрэглээний хувилбарууд

The40,5 кВ-ын гадаа салгах унтраалгаөргөн хэрэглэгддэг:

Өндөр хүчдэлийн дэд станц, хуваарилах байгууламж
Цахилгаан дамжуулах шугамын тусгаарлах систем
Аж үйлдвэрийн цахилгаан түгээх сүлжээ
Сэргээгдэх эрчим хүчний сүлжээнд холбогдох цэгүүд (салхи, нарны цахилгаан станцууд)
Хот, хөдөөгийн сүлжээг шинэчлэх төсөл

Энэхүү салгагч нь бат бөх механик хийц, тогтвортой цахилгаан үзүүлэлтээрээ гадна орчинд урт хугацааны аюулгүй байдал, ашиглалтын үр ашгийг шаарддаг операторуудын найдвартай сонголт юм.
