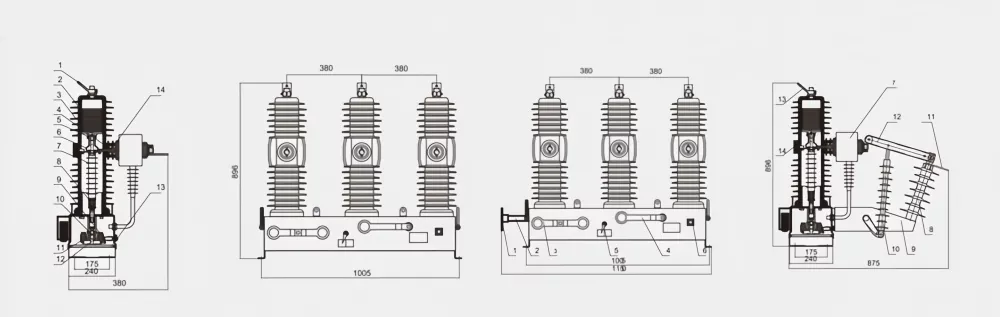

Гадна байнгын соронзон таслуур

1-Дээд гаралт

2-Вакуум таслагч

3 - Тусгаарлагч хоолой

4-Гаралтын доод шугам

5- Дамжуулагч хавчаар

6-Зөөлөн холболт

7- Тусгаарлагч татах саваа

8-Холбоо барих даралтын пүрш

9-Нээлтийн булаг

10-Жолооч холбох самбар

11-Механизмын гаралтын босоо ам

12-Ашиглалтын механизм

13-Байгууллагын хайрцаг

14-Гүйдлийн трансформатор

1-Ашиглалтын бариул

2-тусгаарлагдсан булны

3-Хэлхээ таслагчийн гараар нээх, хаах бариул

4-Хэлхээ таслагчийн эрчим хүчийг хадгалах бариул

5-Тусгаарлах, хослуулах заавар

6-Утасны залгуур

7-Гүйдлийн трансформатор

8- Тусгаарлагч

9-тусгаарлах тавиур

10-Тусгаарлагч дээжийн саваа

11-Терминал блок (оролтын тал)

12-тусгаарлах ир

13-Терминал блок (гаралтын төгсгөл)

14-Таслагч

Төслийн нэр

Параметрийн утга

Нэрлэсэн хүчдэл

12/24кВ

Нэрлэсэн давтамж

50 Гц

Нэрлэсэн гүйдэл

630/1250А

Богино залгааны нэрлэсэн гүйдэл

20/25кА

Нэрлэсэн оргил тэсвэрлэх гүйдэл (оргил утга)

50/63кА

Богино залгааны нэрлэсэн гүйдлийн оргил утга

50/63кА

Нэрлэсэн үйлдлийн дараалал

0-0.3s-CO-180s-CO

Механик амьдрал

10,000 удаа

Богино залгааны нэрлэсэн гүйдэл ба таслах ажиллагааны тоо

20 удаа

Хоёрдогч хэлхээний хүчдэлийн туршилтын 1 минутын цахилгаан давтамж

2кВ

Аянгын импульс хүчдэлийн оргил утгыг тэсвэрлэх

125/145кА

Жин

115 кг
