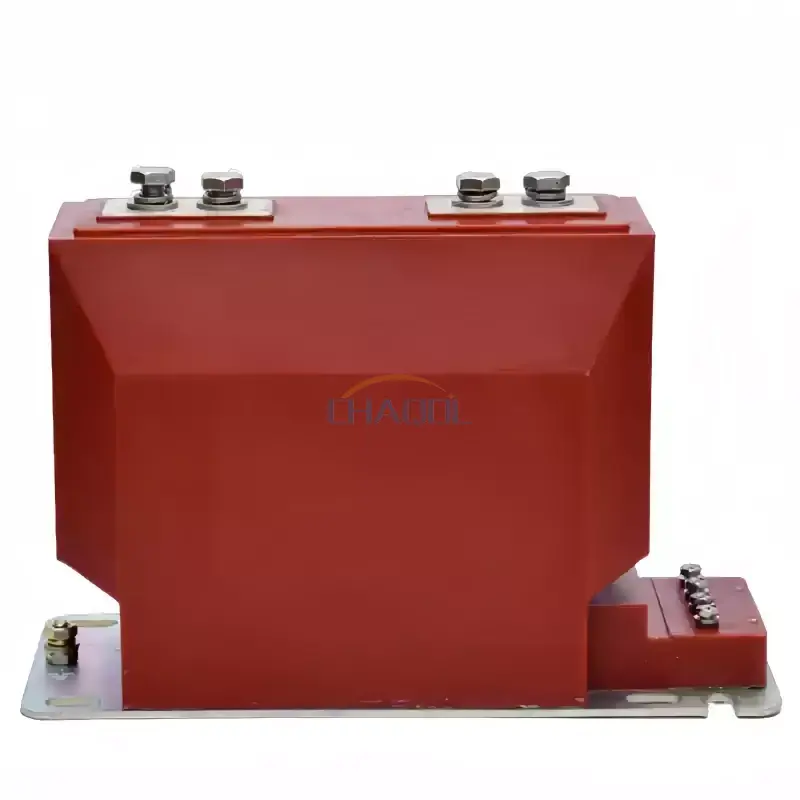

Аньчян хүч-ийг хөгжүүлдэг10КВ доторх гүйдлийн трансформаторLZZBJ9-10 загвар нь бүрэн хаалттай эпокси давирхай тусгаарлагч, 5А/1А хоёрдогч гүйдлийн сонголт, дотоод цахилгаан түгээх хэрэглээнд зориулсан олон тооны үндсэн гүйдлийн тохиргоо бүхий дунд хүчдэлийн хэмжилт болон реле хамгаалалтад зориулагдсан.
Гүйдлийн трансформатор нь өндөр анхдагч гүйдлийг стандартчилагдсан хоёрдогч дохио болгон хувиргадаг тул тоолуур, хяналтын төхөөрөмж, хамгаалалтын реле зэргээр аюулгүй боловсруулдаг учраас дунд хүчдэлийн цахилгааны системийн гол бүрэлдэхүүн хэсэг юм. LZZBJ9-10 10КВ доторх гүйдлийн трансформатор нь 50Гц эсвэл 60Гц-ийн 10КВ ба түүнээс доош хувьсах гүйдлийн хэлхээнд зориулагдсан. Бүрэн хаалттай эпокси давирхайн хийц нь дулаалга, механик хамгаалалт, авсаархан суурилуулалтыг нэг бүтцэд нэгтгэдэг. 5А-аас 2500А хүртэлх үндсэн гүйдлийн сонголтууд, 1А эсвэл 5А хоёрдогч гүйдэл, 12/42/75КВ-ын тусгаарлагчийн түвшинтэй тул янз бүрийн хэмжилт, хамгаалалтын шаардлагад тохируулж болно.
Агуулга
- 10 кВ доторх гүйдлийн трансформатор гэж юу вэ?
- Энэ нь дунд хүчдэлийн системд хэрхэн ажилладаг вэ?
- Худалдан авагчид ямар техникийн үзүүлэлтүүдийг шалгах ёстой вэ?
- Ямар дизайны онцлогууд найдвартай ажиллагааг дэмждэг вэ?
- Энэ нь хаана түгээмэл хэрэглэгддэг вэ?
- CT-г хэрхэн зөв сонгох вэ?
- Байнга асуудаг асуултууд
- Аньчян хүч компанитай ярилцаж, өөрт тохирсон шийдлийг олж аваарай
10 кВ доторх гүйдлийн трансформатор гэж юу вэ?
10 кВ-ын дотоод гүйдлийн трансформатор нь дунд хүчдэлийн дотоод цахилгааны систем дэх гүйдлийг хэмжих, хянах зориулалттай багажийн трансформатор юм. Трансформатор нь хэмжих хэрэгсэл, хамгаалалтын релейг шууд өндөр анхдагч гүйдэлтэй холбохын оронд гүйдлийг доод урсгалын тоног төхөөрөмжөөр зохицуулж болох стандартчилагдсан хоёрдогч утга хүртэл бууруулдаг.
LZZBJ9-10 загвар нь 50 Гц эсвэл 60 Гц давтамжтай 10 кВ ба түүнээс доош хэлхээнд зориулагдсан. Үйлдвэрлэгчийн техникийн үзүүлэлтүүдийн дагуу энэ нь бүрэн хаалттай эпокси давирхайн бүтцийг ашигладаг бөгөөд одоогийн хэмжилт, эрчим хүчний хэмжилт, реле хамгаалалтад тохиромжтой.
Энэхүү зохицуулалт нь ашиглах боломжтой гүйдлийн дохио өгөхийн зэрэгцээ анхдагч хэлхээ ба хэмжилт эсвэл хамгаалалтын төхөөрөмжийн хооронд цахилгаан тусгаарлалтыг бий болгодог. Үүний үр дүнд СТ нь өндөр хүчин чадалтай цахилгаан тоног төхөөрөмж болон бага түвшний хяналтын системүүдийн хоорондох чухал интерфейс болж байна.
Энэ нь дунд хүчдэлийн системд хэрхэн ажилладаг вэ?
Үйл ажиллагааны зарчим нь цахилгаан соронзон индукц дээр суурилдаг. Анхдагч дамжуулагчаар гүйдэл урсах үед энэ нь CT цөмд соронзон орон үүсгэдэг. Дараа нь хоёрдогч ороомог нь тоолуур, хамгаалалтын реле эсвэл хяналтын төхөөрөмжтэй холбогдож болох пропорциональ гүйдлийг үүсгэдэг.
Жишээлбэл, цахилгаан түгээх систем нь анхдагч талдаа хэдэн зуун эсвэл хэдэн мянган амперийг зөөвөрлөх боломжтой бол холбогдсон хяналтын төхөөрөмж нь стандартчилагдсан гүйдэлээс хамаагүй бага байхаар бүтээгдсэн байдаг. Зөв сонгогдсон СТ нь шаардлагатай хувиргах харьцааг хангадаг тул хоёрдогч хэлхээ нь үндсэн үйл ажиллагааны нөхцөлийг илэрхийлж чаддаг.
Хэмжилт ба хамгаалалтын функцууд
- Одоогийн хэмжилт:Цахилгаан тоолуур болон хяналтын төхөөрөмжид пропорциональ дохио өгдөг.
- Эрчим хүчний менежмент:Цахилгаан зарцуулалт, ашиглалтын нөхцлийг хянахад ашигладаг хэмжилтийн системийг дэмждэг.
- Реле хамгаалалт:Хэвийн бус эсвэл гэмтэлтэй нөхцөл байдал үүссэн үед хамгаалалтын реле рүү гүйдлийн дохио өгдөг.
- Түгээлтийн автоматжуулалт:Хяналт, хяналтын автоматжуулсан системийн одоогийн мэдээллээр хангана.
Тиймээс CT-ийг ердийн хэмжилтийн шаардлага болон цахилгаан системийн хамгаалалтын шинж чанарын аль алиных нь дагуу сонгох шаардлагатай.
Худалдан авагчид ямар техникийн үзүүлэлтүүдийг шалгах ёстой вэ?
Гүйдлийн трансформаторыг сонгохдоо зөвхөн физик хэмжээсээс илүүтэйгээр хэрэглээний цахилгааны параметрүүдээс эхлэх хэрэгтэй. Анхдагч гүйдэл, хоёрдогч гүйдэл, нарийвчлалын ангилал, нэрлэсэн гаралт, тусгаарлагчийн түвшин, богино залгааны тэсвэрлэх шинж чанарууд нь СТ нь тодорхой хуваарилах төхөөрөмж эсвэл түгээлтийн суурилуулалтанд тохирох эсэхэд нөлөөлдөг.
| Параметр | LZZBJ9-10 Үзүүлэлт | Яагаад чухал вэ? |
|---|---|---|
| Загвар | LZZBJ9-10 | CT дизайн болон бүтээгдэхүүний тохиргоог тодорхойлдог |
| Хэрэглээний хүчдэл | 10 кВ ба түүнээс доош | Дунд хүчдэлийн системийн холбогдох хүрээг тодорхойлно |
| Нэрлэсэн давтамж | 50 Гц / 60 Гц | Бүс нутгийн болон системийн давтамжийн шаардлагад нийцдэг |
| Анхдагч гүйдэл | 5А–2500А тохиргоо | Хүлээгдэж буй анхдагч хэлхээний гүйдэлтэй тохирч байх ёстой |
| Хоёрдогч гүйдэл | 1А эсвэл 5А | Холбогдсон тоолуур болон хамгаалалтын төхөөрөмжүүдтэй тохирч байх ёстой |
| Нарийвчлалын ангиуд | 0.2, 0.5, 10P10 тохиргоо | Хэмжилт ба хамгаалалтын гүйцэтгэлийн шаардлагыг тодорхойлдог |
| Үнэлгээтэй гаралт | 10VA / 15VA тохиргоо | Холбогдсон хоёрдогч хэлхээний ачаалалтай тохирч байх ёстой |
| Тусгаарлалтын нэрлэсэн түвшин | 12/42/75 кВ | Цахилгааны систем дэх тусгаарлагчийн зохицуулалтыг дэмждэг |
Захиалга өгөхийн өмнө эдгээр утгыг бодит цахилгааны загвар, холбогдсон төхөөрөмж, холбогдох төслийн шаардлагад нийцүүлэн шалгаж байх ёстой.
Ямар дизайны онцлогууд найдвартай ажиллагааг дэмждэг вэ?
Бүрэн хаалттай эпокси давирхайн тусгаарлагч
LZZBJ9-10 нь эпокси давирхай цутгах бүтэцтэй бөгөөд дотоод эд ангиудыг бүрэн хаадаг. Энэхүү хийц нь цахилгаан тусгаарлалтыг хангаж, дотоод угсралтыг дотоод хуваарилах байгууламжид ихэвчлэн тохиолддог хүрээлэн буй орчны нөлөөллөөс хамгаалдаг.
Авсаархан нэгдсэн барилга
Төмөр гол, хоёрдогч ороомог, тусгаарлагч систем нь авсаархан биед нэгтгэгдсэн. Энэ нь шилжүүлэгчийн самбар болон түгээлтийн кабинетууд нь суурилуулах зай хязгаарлагдмал тохиолдолд ашигтай байдаг. Компакт загвар нь тоног төхөөрөмжийг нэгтгэх, хоёрдогч утаснуудын зохицуулалтыг хялбаршуулж чадна.
Хамгаалагдсан хоёрдогч терминалууд
Хүчитгэсэн терминал хайрцаг нь хоёрдогч утсанд нэмэлт хамгаалалт өгдөг. Газардуулгын суурь ба угсралтын бүтэцтэй хамт энэ нь хяналт, засвар үйлчилгээний явцад эмх цэгцтэй суурилуулах, аюулгүй нэвтрэх боломжийг дэмждэг.
Одоогийн олон тохиргоо
Өөр өөр үндсэн одоогийн тохиргоо нь ижил бүтээгдэхүүний гэр бүлд өргөн хүрээний түгээлтийн програмуудыг шийдвэрлэх боломжийг олгодог. Боломжтой тохиргоонууд нь тохирох загварын тохиргооноос хамааран бага гүйдлийн үнэлгээнээс 2500А хүртэлх өндөр гүйдлийн хэрэглээ хүртэл үргэлжилнэ.
Энэ нь хаана түгээмэл хэрэглэгддэг вэ?
Авсаархан бүтэц, дунд хүчдэлийн загвар нь энэ төрлийн СТ-ийг хэд хэдэн дотоод цахилгааны хэрэглээнд тохиромжтой болгодог.
- Дотор хуваарилах төхөөрөмж:Хэмжилт ба хамгаалалтын хэлхээнд гүйдлийн дохио өгдөг.
- Цахилгаан хуваарилах кабинетууд:Тэжээгч болон цахилгаан ачааллын хяналтыг дэмждэг.
- Компакт дэд станцууд:Анхдагч хэлхээг хэмжих, хамгаалах төхөөрөмжтэй холбодог.
- Аж үйлдвэрийн эрчим хүчний систем:Үйлдвэрлэлийн байгууламж дахь цахилгааны ашиглалтын нөхцлийг хянахад тусалдаг.
- Эрчим хүчний удирдлагын системүүд:Цахилгааны хяналт, шинжилгээнд зориулж одоогийн мэдээллээр хангадаг.
- Түгээлтийн автоматжуулалт:Цахилгааны автомат удирдлага, хяналтанд зориулсан одоогийн мэдрэгчийг дэмждэг.
Практик суурилуулалтанд трансформатор нь хамгаалалтын реле, эрчим хүчний тоолуур, хяналтын хэрэгсэл болон бусад хоёрдогч цахилгаан тоног төхөөрөмжтэй хамтран ажиллах боломжтой. Энэ нь СТ-ийг одоо байгаа шилжүүлэгчийн системд нэгтгэх үед үнэн зөв тодорхойлолтыг онцгой чухал болгодог.
CT-г хэрхэн зөв сонгох вэ?
Инженерүүд, цахилгааны гүйцэтгэгчид, хуваарилах төхөөрөмж үйлдвэрлэгчид болон худалдан авах багуудын хувьд бүтээгдэхүүнийг сонгохдоо зөвхөн нэрлэсэн хүчдэлээс илүүтэйгээр цахилгааны бүрэн хэрэглээнд тулгуурлана.
- Системийн хүчдэлийг баталгаажуулна уу.СТ нь 10 кВ-ын хэрэглээ гэх мэт бодит дунд хүчдэлийн сүлжээнд тохирох эсэхийг шалгана уу.
- Анхдагч гүйдлийг тодорхойлох.Хүлээгдэж буй үйлдлийн болон системийн нөхцөлд тохирсон үндсэн гүйдлийн үнэлгээг сонгоно уу.
- Хоёрдогч гүйдлийг сонгоно уу.Доод урсгалын тоолуур болон хамгаалалтын реле нь 1А эсвэл 5А хоёрдогч гүйдэл шаарддаг эсэхийг шалгана уу.
- Нарийвчлалын шаардлагыг тодорхойлох.Хэмжилт ба хамгаалалтын хэлхээ нь өөр өөр нарийвчлалын ангиллыг шаарддаг.
- Хоёрдогч ачааллыг шалгана уу.Нэрлэсэн гаралт нь холбогдсон хоёрдогч хэлхээнд нийцсэн байх ёстой.
- Тусгаарлалтын шаардлагыг шалгах.Тусгаарлалтын түвшин нь цахилгааны систем болон төслийн дизайнтай тохирч байгаа эсэхийг шалгаарай.
- Механик суурилуулах нөхцлийг шалгана уу.Суурилуулалтын нүх, терминалын байрлал, шүүгээний боломжтой зай, газардуулгын зохион байгуулалтыг бүгдийг нь хянаж үзэх хэрэгтэй.
Захиалгат төслүүдийн хувьд нийлүүлэгчийг системийн хүчдэл, анхдагч гүйдэл, хоёрдогч гүйдэл, нарийвчлалын ангилал, нэрлэсэн ачаалал, суурилуулах орчин, зориулалтын хэрэглээгээр хангах нь загвар сонгох, техникийн харилцаа холбоог ихээхэн сайжруулах боломжтой.
Байнга асуудаг асуултууд
10кВ-ын доторх гүйдлийн трансформаторын үндсэн үүрэг юу вэ?
Үүний гол үүрэг нь дунд хүчдэлийн цахилгааны системд хэмжилт хийх, эрчим хүчийг хянах, реле хамгаалах зорилгоор өндөр анхдагч гүйдлийг стандартчилагдсан доод хоёрдогч гүйдэл болгон хувиргах явдал юм.
Одоогийн ямар хоёрдогч сонголтууд байгаа вэ?
LZZBJ9-10 үзүүлэлт нь 1А ба 5А гэсэн хоёрдогч гүйдлийн нэрлэсэн хувилбаруудыг дэмждэг. Тохиромжтой сонголт нь холбогдсон тоолуур эсвэл хамгаалалтын төхөөрөмжтэй тохирч байх ёстой.
Ямар үндсэн гүйдлийн мужийг тохируулах боломжтой вэ?
Жагсаалтад орсон тохиргоонууд нь 5А-аас 2500А хүртэлх үндсэн гүйдлийн үнэлгээг хамарна. Төслийн цахилгааны шаардлагын дагуу нарийн тохиргоог сонгох хэрэгтэй.
Энэ СТ-ийг хэмжилт болон хамгаалалтын аль алинд нь ашиглаж болох уу?
Тиймээ. Бүтээгдэхүүн нь хэмжилт, хамгаалалтын хэрэглээнд зориулсан нарийвчлалын зэрэглэлийн янз бүрийн хослолуудыг дэмждэг. Хамгаалалтын схем болон хэмжилтийн шаардлагаас шаардлагатай тохиргоог тодорхойлох шаардлагатай.
Яагаад эпокси давирхайг CT бүтцэд ашигладаг вэ?
Эпокси давирхай нь цахилгаан тусгаарлагч, механик бүрхүүлээр хангадаг. Бүрэн хаалттай бүтцэд энэ нь дотоод эд ангиудыг хамгаалахад тусалдаг ба дотоод шилжүүлэгчийн орчинд тогтвортой ажиллагааг дэмждэг.
Энэ төрлийн гүйдлийн трансформаторыг хаана суурилуулах вэ?
Ердийн хэрэглээнд дотоод хуваарилах төхөөрөмж, цахилгаан хуваарилах кабинет, авсаархан дэд станц, үйлдвэрлэлийн эрчим хүчний систем, эрчим хүчний удирдлагын систем, түгээлтийн автоматжуулалтын төхөөрөмж орно.
Аньчян хүч компанитай ярилцаж, өөрт тохирсон шийдлийг олж аваарай
Дунд хүчдэлийн гүйдлийн трансформаторыг сонгохдоо анхдагч гүйдэл, хоёрдогч гүйдэл, нарийвчлалын ангилал, нэрлэсэн гаралт, тусгаарлагчийн түвшин, суурилуулалтын бүтцийг зөв хослуулах нь чухал юм. LZZBJ9-10 нь 10 кВ ба түүнээс доош хүчдэлийн дотоод цахилгаан системд зориулсан олон тохиргооны сонголтоор хангадаг бөгөөд энэ нь янз бүрийн түгээлтийн орчинд хэмжилт, хамгаалалтын хэрэглээнд тохиромжтой. Хэрэв та шинэ хуваарилах байгууламжийн төсөл төлөвлөж байгаа бол одоо байгаа түгээлтийн шүүгээгээ шинэчлэх эсвэл тодорхой цахилгаан параметрийн дагуу тохируулсан СТ хэрэгтэй бол 10 кВ доторх гүйдлийн трансформаторын талаар илүү ихийг мэдэж аваарай.бидэнтэй холбоо барина ууАньчян хүч-аас тохирох шийдлийн техникийн шаардлагуудтай.
