10кВ-ын доторх гүйдлийн трансформатор

10 кВ-ын доторх гүйдлийн трансформатор (загвар LZZBJ9-10) нь дунд хүчдэлийн дотоод эрчим хүчний системд гүйдлийг үнэн зөв хэмжих, хамгаалах зориулалттай. Тасралтгүй ажиллагаатай үед дохионы тогтвортой гаралт, тусгаарлагчийн найдвартай байдал шаардлагатай бол хуваарилах самбар, хэмжих кабинет, авсаархан дэд станцуудад ихэвчлэн суурилуулдаг.

Түгээх автоматжуулалт болон үйлдвэрлэлийн цахилгааны сүлжээнд 10 кВ-ын дотоод гүйдлийн трансформатор нь өндөр анхдагч гүйдлийг хэмжих хэрэгсэл, хамгаалалтын реле стандартчилагдсан хоёрдогч дохио болгон хувиргахад чухал үүрэг гүйцэтгэдэг. Эпокси давирхайн цутгамал бүтэц нь механик бат бөх чанарыг сайжруулж, чийгтэй эсвэл тоостой дотоод орчинд тогтвортой ажиллагааг хангадаг.

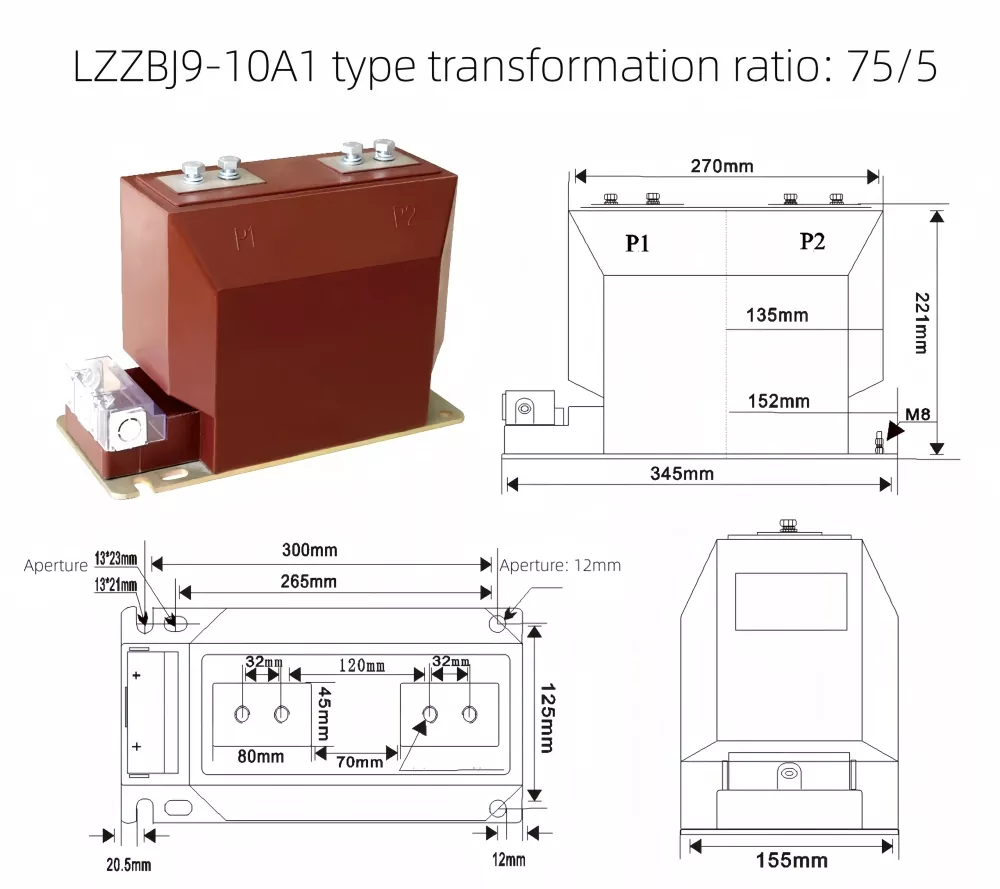

Бүтээгдэхүүний дэлгэц ба хэмжээсийн диаграм

Инженерийн дизайн ба функциональ бүтэц

Энэхүү цуврал нь бүрэн хаалттай эпокси давирхай цутгах процессыг ашигладаг бөгөөд энэ нь төмөр гол, хоёрдогч ороомог, тусгаарлагч системийг авсаархан биед нэгтгэдэг. Энэхүү загвар нь хэсэгчилсэн цэнэг алдагдуулах эрсдлийг бууруулж, диэлектрикийн бат бөх чанарыг сайжруулж, хүчдэлтэй хуваарилах төхөөрөмжид удаан хугацаагаар ажиллахад тохиромжтой.

10 кВ-ын доторх гүйдлийн трансформатор нь хоёрдогч утсыг хамгаалах зориулалттай бэхэлсэн терминал хайрцаг, үйлдвэрлэлийн орчинд аюулгүй суурилуулалт, цахилгааны аюулгүй байдлын стандартыг дагаж мөрдөх газардуулгын суурьтай тоноглогдсон.

Техникийн параметрүүд

LZZBJ9-10 загвар нь цахилгаан түгээх систем дэх хэмжилт, хамгаалалтын янз бүрийн шаардлагыг хангахын тулд олон тооны үндсэн гүйдлийн тохиргоо, нарийвчлалын ангиллыг дэмждэг.

Хоёрдогч нэрлэсэн гүйдэл: 5А эсвэл 1А

Тусгаарлалтын нэрлэсэн түвшин: 12/42/75КВ

Хэрэглээний хувилбарууд

Энэ төрлийн гүйдлийн трансформаторыг цахилгаан хуваарилах кабинет, дотоод дэд станц, үйлдвэрлэлийн автоматжуулалтын систем, эрчим хүчний удирдлагын системд өргөн ашигладаг. Энэ нь ялангуяа хэмжилтийн өндөр нарийвчлал, тасралтгүй ачааллын нөхцөлд удаан хугацааны тогтвортой байдлыг шаарддаг орчинд тохиромжтой.

10 кВ-ын дотоод гүйдлийн трансформатор нь ухаалаг сүлжээний дэд бүтэц, үйлдвэрлэлийн эрчим хүчний хяналтын сүлжээн дэх хамгаалалтын реле, эрчим хүчний тоолуур, хяналтын системтэй нийтлэг байдаг.

Суурилуулалт ба аюулгүй байдлын зураг төсөл

Бүтээгдэхүүний суурь нь олон тооны бэхэлгээний нүх, газардуулгын терминалуудаар хийгдсэн бөгөөд ашиглалтын явцад тогтвортой бэхэлгээ, цахилгааны аюулгүй байдлыг хангана. Хоёрдогч терминалын хайрцаг нь санамсаргүй холбоо барих, гадны нөлөөллөөс хамгаалах нэмэлт хамгаалалт болдог.

Түүний авсаархан бүтэц нь хязгаарлагдмал орон зайн хуваарилах системд хялбар суурилуулах боломжийг олгодог бөгөөд утаснуудын нарийн төвөгтэй байдлыг бууруулж, засвар үйлчилгээний үр ашгийг дээшлүүлдэг.

Түгээмэл асуултууд

А1: Энэ гүйдлийн трансформаторын үндсэн үүрэг юу вэ?
Х: Энэ нь дотоод дунд хүчдэлийн системд хэмжих, хамгаалах зорилгоор өндөр анхдагч гүйдлийг стандартчилагдсан бага хоёрдогч гүйдэл болгон хувиргадаг.

Асуулт 2: 10 кВ-ын дотоод гүйдлийн трансформаторыг ихэвчлэн хаана суурилуулдаг вэ?
Хариулт: Энэ нь голчлон доторх хуваарилах төхөөрөмж, түгээлтийн кабинет, үйлдвэрлэлийн болон нийтийн эрчим хүчний системийн авсаархан дэд станцуудад ашиглагддаг.

Асуулт 3: Энгийн CT-тэй харьцуулахад түүний гол давуу тал юу вэ?
Х: Эпокси давирхайн дулаалга, авсаархан хийц, өндөр нарийвчлал, чийг, тоосжилтыг тэсвэрлэх чадвартай тул урт хугацаанд ажиллахад тохиромжтой.

Асуулт 4: Энэ нь янз бүрийн одоогийн мужийг дэмжиж чадах уу?
Хариулт: Тийм ээ, өөр өөр ачаалал болон системийн шаардлагад нийцүүлэн хэд хэдэн үндсэн гүйдлийн үнэлгээнүүд байдаг.

Q5: Энэ нь ухаалаг сүлжээний хэрэглээнд тохиромжтой юу?
Хариулт: Тийм ээ, энэ нь тогтвортой дохионы гаралттай учраас ухаалаг тоолуурын систем, автомат түгээлтийн сүлжээнд өргөн хэрэглэгддэг.

Асуулт 6: Байнга засвар үйлчилгээ хийх шаардлагатай юу?
Х: Байнга засвар үйлчилгээ хийх шаардлагагүй. Терминал ба тусгаарлагчийн нөхцөл байдлыг үе үе шалгах нь ихэвчлэн хангалттай байдаг.
