Тэг дарааллын гүйдлийн трансформатор нь дунд хүчдэлийн эрчим хүчний системд газардуулгын эвдрэлийг илрүүлэх, хамгаалах зохицуулалт хийхэд зориулагдсан. Энэ нь ихэвчлэн 10 кВ-ын түгээлтийн сүлжээнд тэнцвэргүй эсвэл гэмтэлтэй нөхцөлд үүссэн үлдэгдэл гүйдлийг хянах зорилгоор ашиглагддаг бөгөөд хамгаалалтын реле нь гэмтэлтэй хэлхээг хурдан тусгаарлаж, системийн аюулгүй байдал, найдвартай байдлыг сайжруулахад тусалдаг.

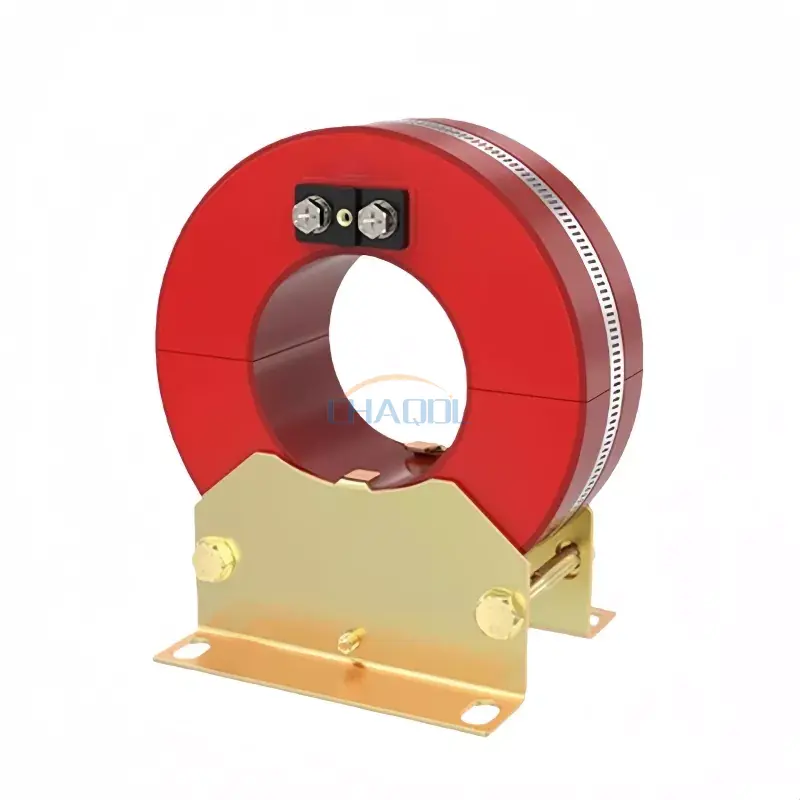

Энэхүү загвар (LXK-Φ80-200) нь үндсэн кабелийг салгахгүйгээр суурилуулах боломжийг олгодог хуваагдмал цөмт бүтэцтэй эпокси давирхайн вакуум цутгах технологийг ашигладаг. Цөмийг өндөр зэрэглэлийн хүйтэн цувисан цахиурын гангаар үйлдвэрлэдэг бол ороомог нь хүчилтөрөгчгүй зэс дамжуулагчийг ашиглан тогтвортой соронзон гүйцэтгэл, урт хугацааны ашиглалтын явцад бага алдагдалтай байдаг.

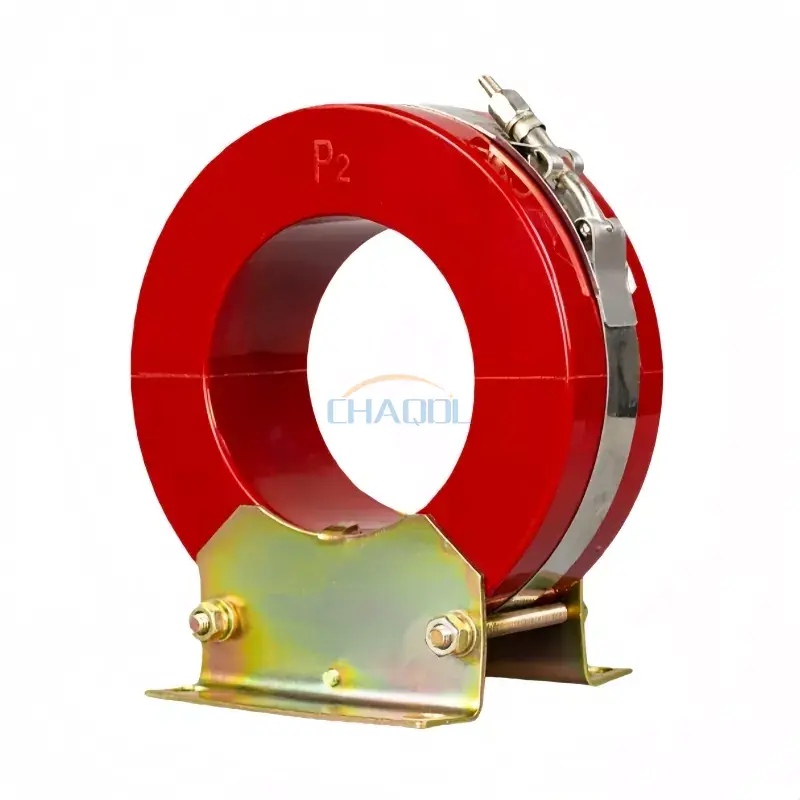

Энэхүү тэг дарааллын гүйдлийн трансформаторын гол давуу тал нь үндсэн кабелийг салгахгүйгээр суурилуулах боломжийг олгодог хуваагдмал цөмт бүтэц юм. Хоёр хэсэг бүхий үндсэн загвар нь хавчих бэхэлгээтэй хослуулсан нь шинэчлэлт, засвар үйлчилгээний төслүүдэд газар дээр нь суурилуулах үр ашгийг эрс сайжруулдаг.

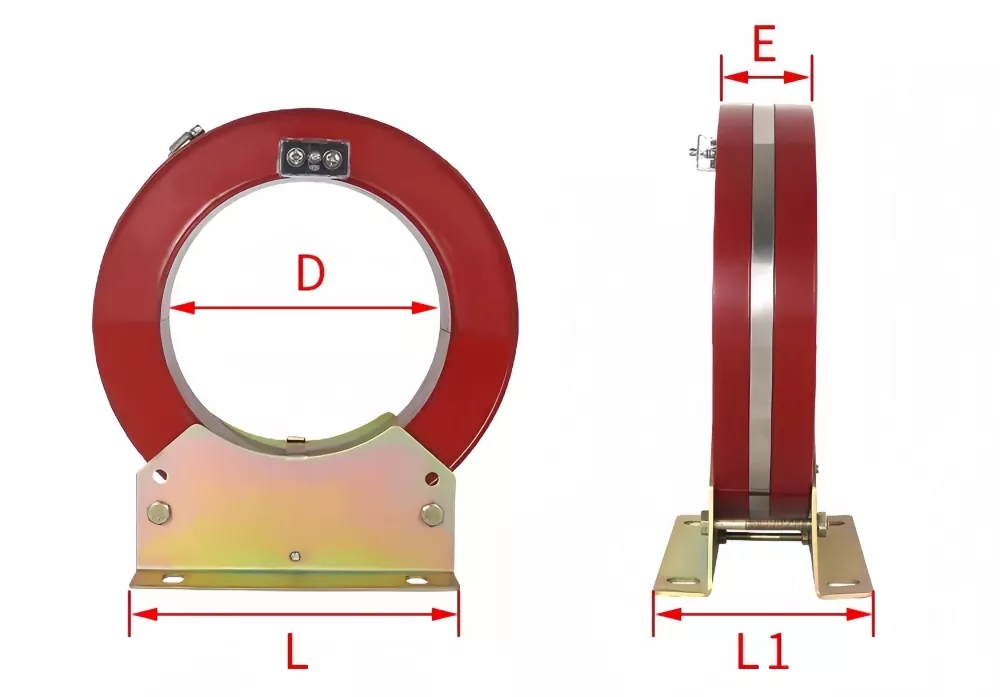

| Бүтээгдэхүүний техникийн үзүүлэлтүүд | D | E | L | L1 |
| LXK-80 | Φ80 | 58 | 130 | 123 |
| LXK-100 | Φ100 | 58 | 130 | 122 |
| LXK-120 | Φ120 | 57 | 130 | 120 |
| LXK-150 | Φ150 | 58 | 190 | 123 |
| LXK-180 | Φ180 | 58 | 190 | 125 |
| LXK-200 | Φ200 | 60 | 280 | 129 |
| LXK-240 | Φ240 | 80 | 280 | 167 |
| LXK-260 | Φ260 | 55 | 280 | 120 |
| LXK-300 | Φ300 | 80 | 280 | 170 |
| Релений загвар | Реле ороомог холбох арга | Реле масштабын утга | Тэг дарааллын одоогийн утга (A) |
| DD-11/60 DD-1/60 |
цуврал холболт | 15*1 | 2.4-4.5 |
| 30*1 | |||
| зэрэгцээ | 15*2 | 3-5 | |
| 30*2 | |||
| цуврал холболт | 15*1 | 3-5 | |
| 30*1 | |||
| зэрэгцээ | 15*2 | 3-6 | |
| 30*2 |
Тусгаарлалтын нэрлэсэн түвшин: 0.5/3КВ
Хуваасан цөмт эпокси давирхайн бүтэц нь үндсэн кабелийг салгахгүйгээр хурдан суурилуулж, засвар үйлчилгээ, шинэчлэлтийн төслүүдийн зогсолтыг багасгадаг. Энэхүү загвар нь цахилгааны хатуу ширүүн орчинд механик тогтвортой байдал, урт хугацааны тусгаарлагчийн найдвартай байдлыг сайжруулдаг.
Энэхүү төхөөрөмж нь бага ба их үлдэгдэл гүйдлийн нөхцөлд хэмжилтийн тогтвортой гүйцэтгэлийг хангадаг бөгөөд энэ нь үйлдвэрлэлийн түгээлтийн сүлжээ, дэд станц, авсаархан хуваарилах байгууламжийн хамгаалалтын системд тохиромжтой.
1. Суурилуулалт: Дотор ашиглах
2. Температурын хүрээ: -5℃-аас 40℃, өдрийн дундаж ≤ 30℃
3. Хүрээлэн буй орчин: Зэврдэггүй, бохирдол багатай газар
Асуулт 1: Тэг дарааллын гүйдлийн трансформаторын үндсэн үүрэг юу вэ?
Х: Энэ нь гурван фазын систем дэх газардуулгын эвдрэлээс үүссэн тэнцвэргүй гүйдлийг илрүүлж, реле хамгаалалтын системд гэмтэлтэй хэлхээг тусгаарлах дохио өгдөг.
Асуулт 2: Системийг унтраахгүйгээр суулгаж болох уу?
Хариулт: Тиймээ, хуваагдмал цөмт загвар нь одоо байгаа кабелийн эргэн тойронд салгахгүйгээр суурилуулах боломжийг олгодог.
Асуулт 3: Нэрлэсэн гүйдэл тогтмол уу эсвэл өөрчлөх боломжтой юу?
Х: Үндсэн одоогийн үнэлгээг системийн шаардлагад үндэслэн өөрчилж болно.
Асуулт 4: Энэ нь ямар төрлийн хамгаалалтын системтэй нийцдэг вэ?
Х: Энэ нь газардуулгын реле, хамгаалалтын самбар, унтраалгын хяналтын системтэй нийцдэг.
А5: Цөм болон ороомогт ямар материалыг ашигладаг вэ?
Х: Энэ нь хүйтэн цувисан цахиурын ган судал, хүчилтөрөгчгүй зэс ороомог ашиглан алдагдал багатай, өндөр үр ашигтай байдаг.
Асуулт 6: Үүнийг ихэвчлэн хаана суулгадаг вэ?
Хариулт: Энэ нь гол төлөв цагираган үндсэн нэгж, хуваарилах кабинет, трансформатор, таслагчийн хамгаалалтын самбарт суурилагдсан.
