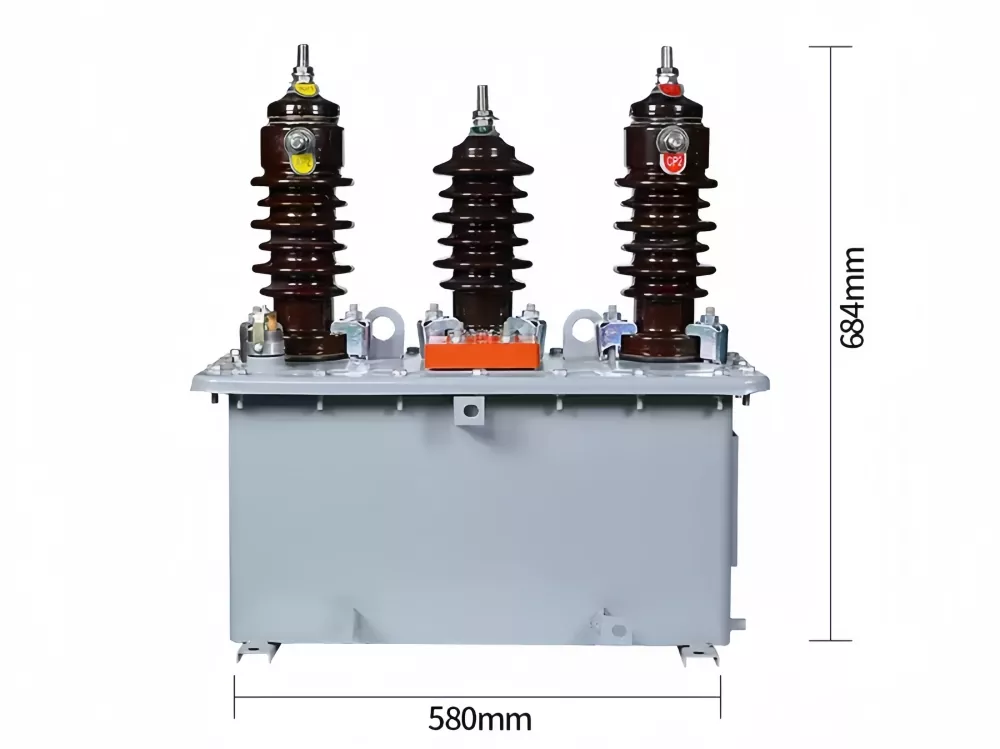

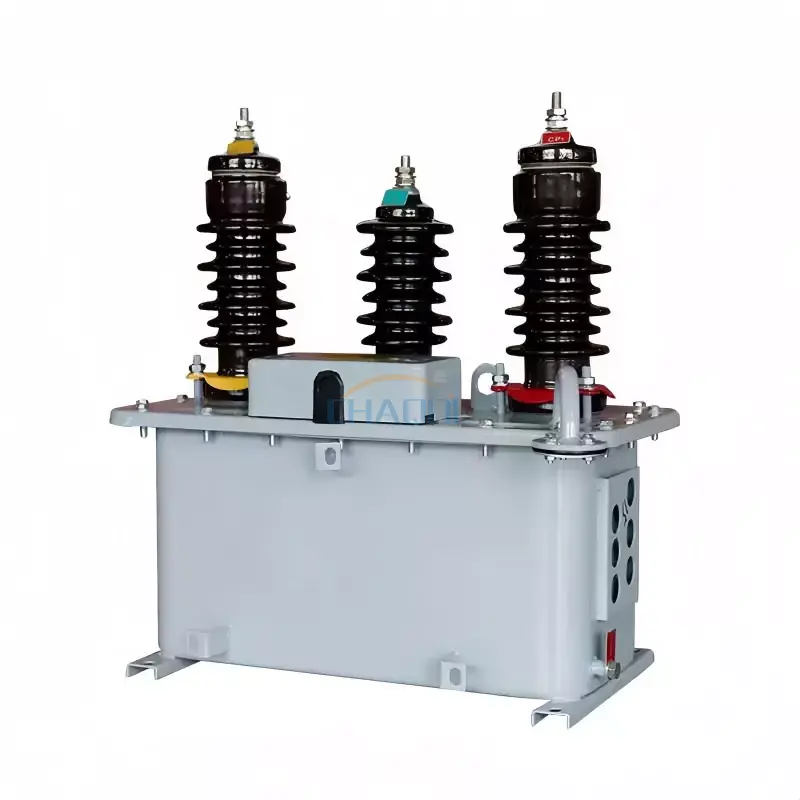

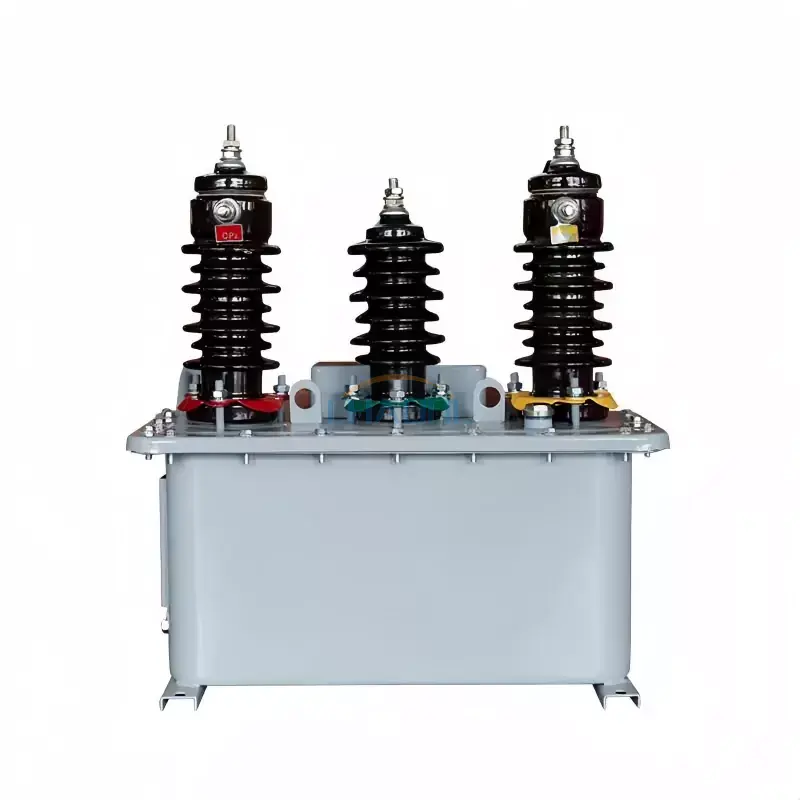

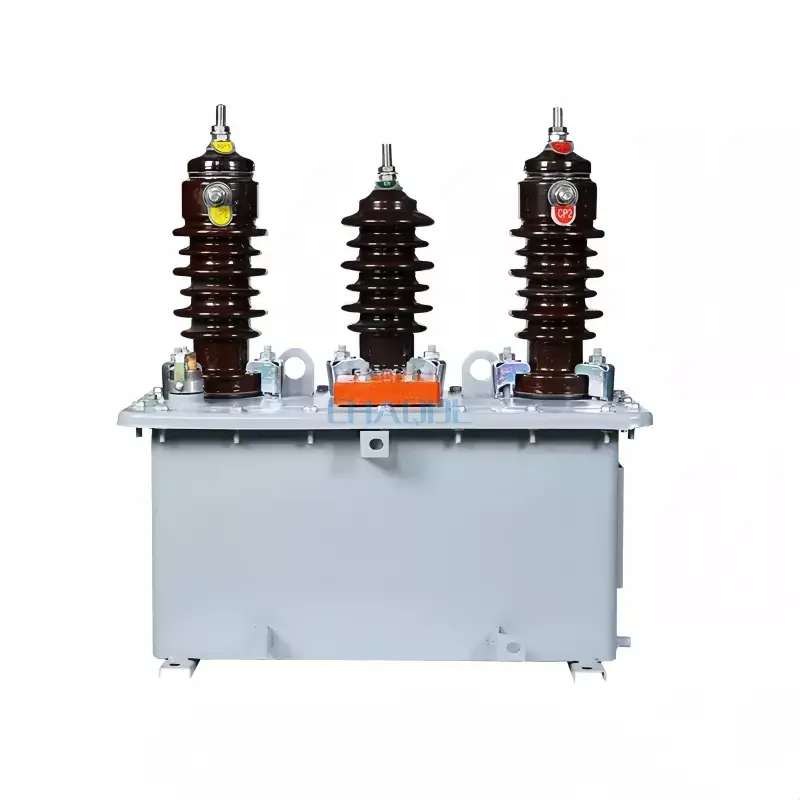

Энэхүү тосонд дүрсэн хосолсон багажийн трансформатор (загвар JLS-10) нь дунд хүчдэлийн эрчим хүчний системд үнэн зөв хэмжих, хамгаалах зориулалттай. Энэ нь хүчдэл ба гүйдлийн хэмжилтийн функцийг нэг тосоор дүүргэсэн нэгж болгон нэгтгэж, үүнийг гадаа түгээх сүлжээ, дэд станц, үйлдвэрлэлийн эрчим хүчний хяналтын системд өргөнөөр ашиглах боломжтой болгодог. Энэхүү бүтэц нь удаан хугацааны ачаалал, хүрээлэн буй орчны хүнд нөхцөлд тогтвортой ажиллагааг хангахын тулд битүүмжилсэн тосонд дүрсэн дулаалгын загварыг баталсан.
Тосонд дүрсэн хосолсон багажийн трансформатор нь цахилгаан тоолуур болон реле хамгаалалтад зориулж хүчдэл ба гүйдлийн хувиргалтыг нэгэн зэрэг гүйцэтгэхээр бүтээгдсэн. Энэ нь 6кВ, 10кВ, 35кВ-ын хуваарилах системд, ялангуяа найдвартай байдал, тусгаарлагчийн бат бөх чанар чухал байдаг гаднах дэд станцууд, авсаархан трансформаторын станцууд, үйлдвэрлэлийн цахилгаан сүлжээнд тохиромжтой.
Хэмжилтийн олон функцийг нэг бүтцэд нэгтгэснээр угсралтын зайг багасгаж, системийн утсан холболтын үр ашгийг дээшлүүлж, орчин үеийн ухаалаг сүлжээний хэрэглээнд илүү тохиромжтой шийдэл болж өгдөг.
| Бүтээгдэхүүний нэр | Тосонд дүрсэн хосолсон багажийн трансформатор | Бүтээгдэхүүний загвар | JLS-10 |
| Нарийвчлалын түвшин | 0.5/0.2 зэрэг | Нэрлэсэн хүчдэл | 6/10/35 кВ |
| Нэрлэсэн давтамж | 50 Гц | Хүчдэлийн харьцаа | 6000/100 |
JLS-35, 10, 6, 3-ын тосонд шингээсэн хосолсон багажийн трансформаторын хүчдэлийн хэсгийн техникийн үзүүлэлтүүд
|
Бүтээгдэхүүний загвар |
JLS-35 |
JLS-10 |
JLS-6 |
JLS-3 |
|
Нэрлэсэн анхдагч хүчдэл |
35 кВ |
10кВ |
6 кВ |
3 кВ |
|
Хамгийн их хүчдэл |
40.5 кВ |
11.5 кВ |
6.9 кВ |
3.5 кВ |
|
Нэрлэсэн хоёрдогч хүчдэл |
100кВ |
|||
|
Хамгийн их хүчин чадал |
1000ВА |
460ВА |
320ВА |
320ВА |
|
Нэг удаагийн цахилгааны давтамжийг тэсвэрлэх хүчдэлийн туршилт |
80 |
38 |
32 |
25 |
|
Тусгаарлалтын нэрлэсэн түвшин |
41/95/200 |
12/42/75 |
7.2/32/60 |
3.6/25/40 |
JLS-35, 10, 6, 3-ын тосонд шингээсэн хосолсон багажийн трансформаторын одоогийн хэсгийн техникийн үзүүлэлтүүд
|
Нэрлэсэн анхдагч гүйдэл |
Нэрлэсэн хоёрдогч гүйдэл |
FS олон |
1s дулааны тогтвортой байдлын гүйдлийн үржүүлэгч |
Үнэлгээний динамик тогтвортой байдлын гүйдэл олон |
|
|
Нэг хувьсах харьцаа |
0.5、1.2、5.5、7.5、10、15、20、25、30、40、50、60 、75、100、120、150、200、250、300、400、600、800 |
5А |
10 |
70 |
120 |
|
Хос харьцаа |
2.5-5.5-10,7,5-15,10-20,15-30,20-40,25-50,30-60,50-75,100-20,150-300,250-500 |
||||
Энэ нь газрын тосны савны бүрэн битүүмжилсэн бүтэцтэй бөгөөд маш сайн дулаалгын гүйцэтгэл, чийг, тоос шороо, хүрээлэн буй орчны бохирдлыг тэсвэрлэх чадвартай. Цөм нь эрчим хүчний алдагдлыг багасгахын тулд өндөр чанарын цахиурын гангаар хийгдсэн бөгөөд нарийн зэс ороомог нь тогтвортой гүйдэл дамжуулж, хэмжилтийн нарийвчлалыг баталгаажуулдаг.
Ердийн салангид трансформаторуудтай харьцуулахад энэхүү тосонд дүрсэн хосолсон багажийн трансформатор нь утаснуудын нарийн төвөгтэй байдлыг эрс багасгаж, гаднах дэд станцууд болон тоолуурын шүүгээнд суурилуулах үр ашгийг сайжруулдаг.
1. Түгээх системд гадна болон дотор суурилуулахад тохиромжтой
2. Орчны температур: -25℃-аас +40℃ хүртэл
3. Өндөр: ≤1000м (өндөр өндөрт тохируулсан загвар шаардлагатай)
4. Идэмхий хий, хүчтэй бохирдол, хүчтэй чичиргээгүй орчинд хэрэглэх боломжтой
Асуулт 1: Тосонд дүрсэн хосолсон багажийн трансформаторын үндсэн үүрэг юу вэ?
Х: Энэ нь хүчдэл ба гүйдлийн хэмжилтийг нэг нэгжид нэгтгэж, дэд станц, түгээх сүлжээ зэрэг дунд хүчдэлийн эрчим хүчний системд үнэн зөв хэмжилт, реле хамгаалалтыг хангадаг.
Асуулт 2: Энэ трансформаторыг ихэвчлэн хаана суулгадаг вэ?
Хариулт: Энэ нь эрчим хүчний тогтвортой хэмжилт шаарддаг гадаа дэд станцууд, авсаархан трансформаторын станцууд, үйлдвэрлэлийн цахилгаан түгээх системүүд, хэмжих кабинетуудад ихэвчлэн ашиглагддаг.
Q3: Энэ төхөөрөмж ямар хүчдэлийн түвшинг дэмжиж чадах вэ?
Х: Стандарт загварууд нь 3кВ, 6кВ, 10кВ, 35кВ системийг дэмждэг тул дунд хүчдэлийн өргөн хүрээний хэрэглээнд тохиромжтой.
Асуулт 4: Тосон дулаалгын давуу тал нь юу вэ?
Х: Газрын тосны дулаалга нь диэлектрикийн маш сайн хүч чадал, дулаан ялгаруулалт, урт хугацааны үйл ажиллагааны тогтвортой байдлыг хангадаг, ялангуяа хатуу ширүүн гаднах орчинд.
Асуулт 5: Хэр олон удаа засвар үйлчилгээ шаарддаг вэ?
Х: Бүтэц нь бүрэн битүүмжилсэн тул хамгийн бага засвар үйлчилгээ шаарддаг. Газрын тосны байдал, терминалын холболтыг тогтмол шалгаж байхыг зөвлөж байна.
Асуулт 6: Өөр өөр одоогийн харьцаанд тохируулж болох уу?
Хариулт: Тийм ээ, одоогийн харьцаа болон хоёрдогч параметрүүдийг төслийн шаардлагын дагуу янз бүрийн хэмжилт, хамгаалалтын системд тохируулан өөрчилж болно.
