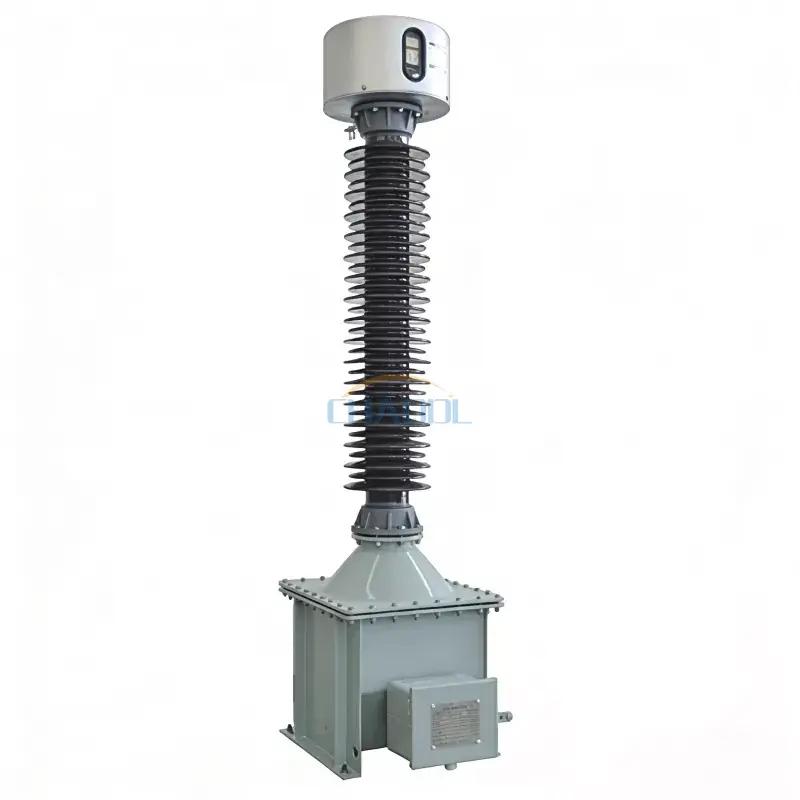

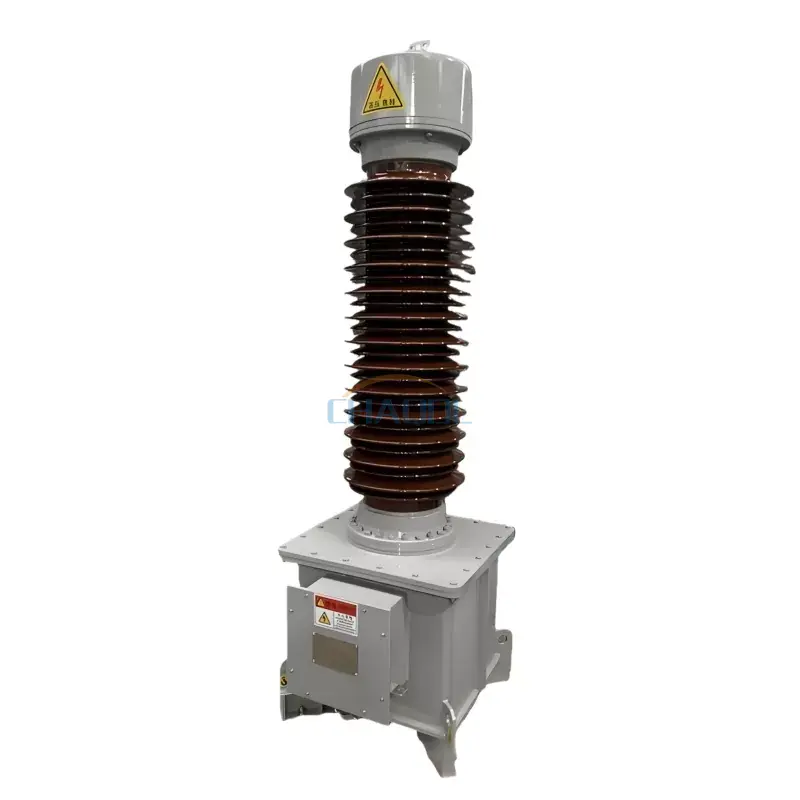

Anqiang Power нь өндөр гүйцэтгэлээ танилцуулж байнаТосондоо дүрсэн цахилгаан соронзон хүчдэлийн трансформатордунд болон өндөр хүчдэлийн эрчим хүчний системд найдвартай хэмжилт хийх, хамгаалах зориулалттай. JDX цуврал нь 66КВ, 110КВ, 220КВ-ын сүлжээнд зориулагдсан бөгөөд дэд станц, цахилгаан дамжуулах шугам, үйлдвэрлэлийн түгээлтийн системийн тогтвортой ажиллагааг дэмждэг. Дотоод дулаалгын систем нь эрчим хүчний талбайн жигд тархалтыг хангахын тулд шаталсан багтаамжийн бүтцийг ашигладаг бөгөөд сүлжээний хүнд нөхцөлд урт хугацааны үйл ажиллагааны тогтвортой байдлыг хангадаг.
Энэ бүтээгдэхүүн нь хүчдэлийн нарийвчлалыг хэмжих, системийг хамгаалах шаардлагатай цахилгаан дамжуулах орчинд өргөн хэрэглэгддэг. Тосны дулаалгын оновчтой загвар, хүчитгэсэн механик бүтэцтэй тул төхөөрөмж нь ачаалал болон хүрээлэн буй орчны стрессийн үед ч тогтвортой гүйцэтгэлийг хангадаг.
TheТосондоо дүрсэн цахилгаан соронзон хүчдэлийн трансформатордотоод даралтыг тогтвортой байлгахын тулд зэвэрдэггүй ган тэлэлтийн системтэй хослуулан битүүмжилсэн тосны савны бүтцийг ашигладаг. Газрын тосны түвшинг тусгай хяналтын цонхоор нүдээр хянах боломжтой бөгөөд энэ нь операторуудад задлахгүйгээр ажлын нөхцөлийг хурдан үнэлэхэд тусалдаг.
Гол ил гарсан металл эд ангиудыг зэврэлтэнд тэсвэртэй болгохын тулд халуун цайрдаж, нунтаг бүрэх замаар эмчилдэг. Хоёрдогч терминалууд нь хөндлөнгийн оролцоог багасгаж, хэмжилтийн нарийвчлалыг сайжруулахын тулд тоолуур болон хамгаалалтын ороомогуудыг тусгаарлаж, давхаргаар байрлуулсан байна.
Өөр өөр хүчдэлийн түвшний JDX цувралын цахилгаан гүйцэтгэлийн параметрүүд:
| Нэрлэсэн анхдагч хүчдэл (кВ) | 66/69 | 110/115 | 132/138 | 150 | 220/230 | ||
| Тоног төхөөрөмжийн хамгийн их хүчдэл (кВ) | 72.5 | 123/126 | 145 | 325 | 460 | ||
| Нэрлэсэн давтамж (Гц) | 50/60 | ||||||
| Нэрлэсэн чадлын давтамж тэсвэрлэх хүчдэл (кВ) | 140/160 | 230 | 275 | 750 | 1050 | ||
| Аянгын импульс тэсвэрлэх хүчдэл (кВ) | 325/350 | 550 | 650 | 1500 | 2100 | ||
| Нуман анивчсан зай | 780 | 1050 | 1300 | ||||
| Механик ачаалал (N) | 1250 | 1250 | 1250 | 1250 | 1250 | ||
| Хоёрдогч терминалын тэмдэглэгээ | 1а-1н | 2a-2n | да-дн | ||||
| Нарийвчлалын түвшин | 0.2 | 0.5 | 3P | ||||
| Нэрлэсэн гаралт (VA) | 100 | 250 | 300 | ||||
| 150 | 150 | 300 | |||||
| 150 | — | 300 | |||||
| Дулааны хязгаарын гаралт (VA) | 2000 | ||||||
| Нэрлэсэн хүчдэлийн коэффициент | 1.2/Тасралтгүй；1.9/8цаг(66КВ) 1.2/Тасралтгүй；1.5/30с(110-230КВ) |
||||||
Орчин үеийн эрчим хүчний системдТосондоо дүрсэн цахилгаан соронзон хүчдэлийн трансформаторихэвчлэн гаднах дэд станцууд, дамжуулах коридорууд, өндөр хүчдэлийн түгээх станцуудад байрлуулдаг. Энэ нь орлогыг хэмжих, реле хамгаалалтад зориулсан хүчдэлийн нарийн хэмжилтийг дэмждэг бөгөөд ачааллын нарийн төвөгтэй нөхцөлд сүлжээний тогтвортой ажиллагааг хангадаг.
Энэхүү загвар нь инженерийн дэд станц, үйлдвэрийн цахилгаан станц, бүс нутгийн эрчим хүчний сүлжээ гэх мэт өндөр дулаалгын найдвартай байдлыг шаарддаг орчинд тохиромжтой.

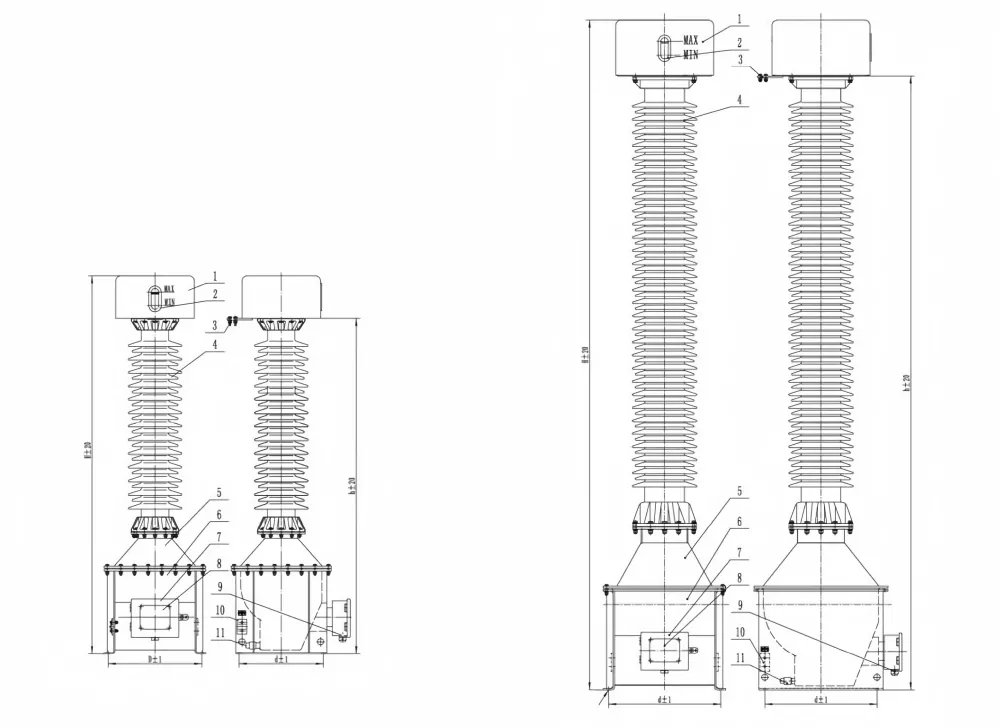

| Тоо | Нэр |
| 1 | Өргөтгөх |
| 2 | Газрын тосны түвшинг шалгах цонх |
| 3 | Нэг терминал |
| 4 | Шаазан ханцуй |
| 5 | Өргөгдсөн суудал |
| 6 | Танк |
| 7 | Хоёрдогч уулзвар хайрцаг |
| 8 | Нэрийн хавтан |
| 9 | Хоёрдогч гаралтын нүх |
| 10 | Газардуулгын хавтан |
| 11 | Газрын тос зайлуулах хавхлаг |
Ашиглалтанд оруулахын өмнө зөв газардуулга хийж, хоёрдогч утаснуудын туйлшралыг шалгана уу. Трансформаторыг тусгаарлагчийн зай, аюулгүй ажиллагааг хангахад хангалттай зайтай, тогтвортой суурин дээр суурилуулсан байх ёстой. Урт хугацааны ашиглалтын явцад газрын тосны түвшин, битүүмжлэлийн байдлыг тогтмол шалгаж байхыг зөвлөж байна.
Асуулт 1: Энэ хүчдэлийн трансформатор ямар системд тохиромжтой вэ?
Х: Энэ нь 66кВ-оос 220кВ хүртэлх цахилгаан дамжуулах, түгээх системд хэмжилт, хамгаалалтад ихэвчлэн ашиглагддаг.
А2: Үүнийг гадаа ашиглах боломжтой юу?
Хариулт: Тийм ээ, уг байгууламж нь зэврэлтээс хамгаалах, битүүмжилсэн дулаалгатай гаднах дэд станцуудад зориулагдсан.
Q3: Засвар үйлчилгээний шаардлага юу вэ?
Х: Тогтвортой, урт хугацаанд ажиллахын тулд газрын тосны түвшинг тогтмол шалгаж, терминалыг чангалахыг зөвлөж байна.
А4: Энэ нь өөр өөр нарийвчлалын ангиллыг дэмждэг үү?
Хариулт: Тийм ээ, хэмжилт болон хамгаалалтын програмуудад зориулсан нарийвчлалын олон хослолууд байдаг.
Асуулт 5: Тусгаарлалтын гүйцэтгэл хэрхэн хангагдсан бэ?
Х: Төхөөрөмж нь цахилгаан орны жигд тархалтыг хадгалахын тулд багтаамжийн зэрэглэл бүхий тос тусгаарлагчийг ашигладаг.
Q6: Үйлчилгээний хугацаа гэж юу вэ?
Х: Үйл ажиллагааны хэвийн нөхцөлд энэ нь хамгийн бага доройтолтой урт хугацааны үйлчилгээг дэмждэг.
