Мэргэжлийн цахилгаан тоног төхөөрөмж үйлдвэрлэгчийн хувьд,Аньчян хүчнайдвартай байдлыг хангадагТэг дарааллын гүйдлийн трансформаторцахилгаан түгээх систем дэх үлдэгдэл гүйдлийг илрүүлэх, газардуулгын хамгаалалтыг дэмжих зорилготой. Түүний салангид бүтэц, тогтвортой соронзон гүйцэтгэл, тохиромжтой суурилуулалт нь алдааг хурдан илрүүлэх, найдвартай ажиллагаа чухал байдаг хамгаалалт, хяналтын програмуудад тохиромжтой.
Тэг дарааллын гүйдлийн трансформатор нь гүйдлийн тэнцвэргүй байдал, газардуулгын эвдрэлээс үүссэн үлдэгдэл эсвэл тэг дарааллын гүйдлийг илрүүлэх тусгай гүйдлийн трансформатор юм. Үндсэндээ фазын бие даасан гүйдлийг хэмждэг ердийн гүйдлийн трансформаторуудаас ялгаатай нь энэ төхөөрөмж нь трансформаторын цөмөөр дамжин өнгөрөх нийлмэл гүйдлийг хянадаг. Ашиглалтын хэвийн нөхцөлд хянагдаж буй гүйдлийн векторын нийлбэр тэгтэй ойролцоо байна. Газардуулгын эвдрэл эсвэл алдагдал үүсэх үед тэнцвэр өөрчлөгдөж, үлдэгдэл гүйдэл илэрдэг. Дараа нь энэ дохиог хамгаалалтын реле рүү шилжүүлж, зохих хамгаалалтын үйлдлийг эхлүүлж болно.
Аж үйлдвэрийн түгээлтийн сүлжээ, дэд станц, хуваарилах байгууламжийн угсралт, шинэчлэлийн төслүүдийн хувьд зөв трансформаторыг сонгохдоо үндсэн хийц, нүхний хэмжээ, тусгаарлагч, суурилуулах арга, нарийвчлал, релений нийцтэй байдал, хүрээлэн буй орчны нөхцөл зэргийг анхаарч үзэх шаардлагатай. Зөв сонгогдсон тэг дарааллын гүйдлийн трансформатор нь гэмтлийн хяналтыг сайжруулж, хамгаалалтын системд илүү үр дүнтэй хариу үйлдэл үзүүлэхэд тусалдаг.
Тэг дарааллын гүйдлийн трансформатор гэж юу вэ?
Тэг дарааллын гүйдлийн трансформатор хэрхэн ажилладаг вэ?
Орчин үеийн тэг дарааллын гүйдлийн трансформаторын үндсэн шинж чанарууд юу вэ?
Тэг дарааллын гүйдлийн трансформаторыг хаана ашигладаг вэ?
Трансформаторыг хэрхэн зөв сонгох вэ?
Суурилуулалтын явцад юуг анхаарах ёстой вэ?
Бүтээгдэхүүний тодорхойлолт ба сонголтын лавлагаа
Үндсэн тэнцвэрийн гүйдлийн трансформатор эсвэл үлдэгдэл гүйдлийн трансформатор гэж нэрлэгддэг тэг дарааллын гүйдлийн трансформатор нь цахилгаан хэлхээний гүйдлийн тэнцвэргүй байдлыг илрүүлэх зориулалттай. Үүний үндсэн хэрэглээ нь газардуулгын гэмтэл, дулаалгын асуудал эсвэл гоожих замтай холбоотой үлдэгдэл гүйдлийг тодорхойлох явдал юм.
Үйл ажиллагааны үзэл баримтлал нь ердийн фазын гүйдлийн трансформаторынхоос өөр юм. Зөвхөн нэг дамжуулагчийг хэмжихийн оронд хамгаалагдсан хэлхээнд хамаарах дамжуулагчид соронзон голоор дамждаг. Дамжуулагчаар урсах гүйдэл тэнцвэртэй байх үед тэдгээрийн соронзон нөлөө нь бие биенээ ихээхэн хүчингүй болгодог. Гэмтлийн улмаас гүйдэл нь төлөвлөөгүй замаар урсах үед голд үлдэгдэл соронзон орон үүсч, хоёрдогч ороомог нь харгалзах дохиог үүсгэдэг.
Энэхүү үйл ажиллагааны зарчим нь трансформаторыг хамгаалалтын реле болон бусад хяналтын төхөөрөмжтэй хамтран ажиллах боломжийг олгодог. Тиймээс цахилгааны инженерүүд болон системийн интеграторуудын хувьд төхөөрөмж нь газардуулгын эвдрэлээс хамгаалах ерөнхий схемд мэдрэгчтэй чухал бүрэлдэхүүн хэсэг болдог.
Ажлын зарчим нь Кирхгофын одоогийн хуультай нягт холбоотой. Тэнцвэртэй гурван фазын хэлхээнд фазын гүйдлийн вектор нийлбэр нь онолын хувьд тэг байна.
Ia + Ib + Ic = 0
Үүний үр дүнд цөм дотор үүссэн соронзон урсгал багасч, хоёрдогч гаралт нь маш бага хэвээр байна.
Газардуулга үүсэх үед гүйдлийн нэг хэсэг нь зориулалтын хэлхээг төлөвлөөгүй замаар орхино. Тиймээс одоогийн тэнцвэр алдагдаж байна:
Ia + Ib + Ic ≠ 0
Үүссэн үлдэгдэл гүйдэл нь цөмд соронзон урсгал үүсгэдэг. Дараа нь хоёрдогч ороомог нь хамгаалалтын релеээр илрүүлж болох цахилгаан дохиог үүсгэдэг.
Ердийн хамгаалалтын дарааллыг дараах байдлаар нэгтгэн дүгнэж болно.
Энэ процесс нь хамгаалалтын системд зөвхөн фазын гүйдлийн трансформаторын хэмжилтэд тулгуурлахгүйгээр хэвийн бус үлдэгдэл гүйдлийг тодорхойлох боломжийг олгодог.

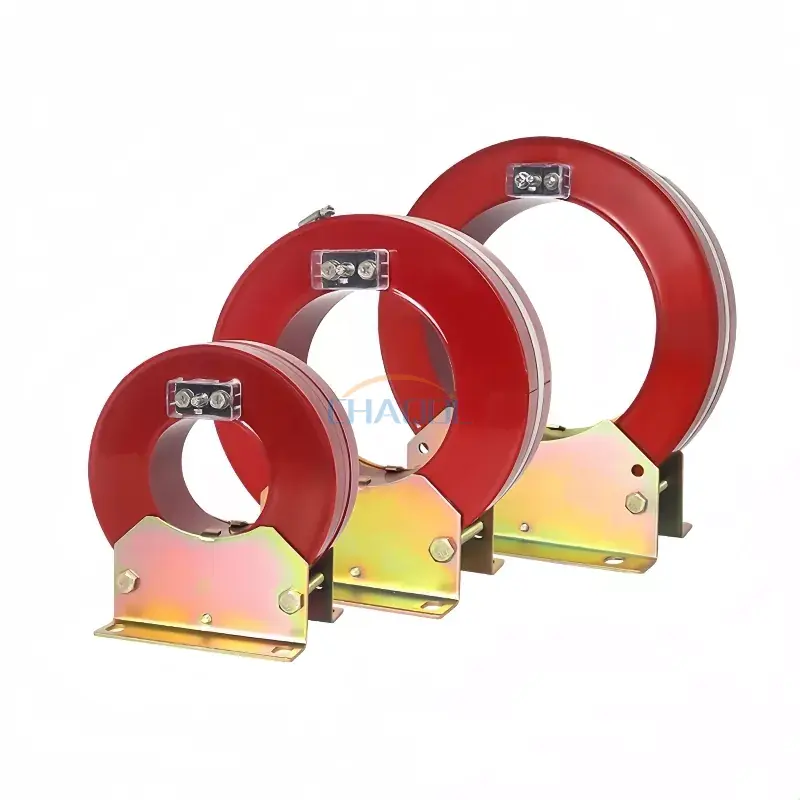

Аж үйлдвэрийн цахилгаан хэрэглээний хувьд механик хийц, цахилгаан соронзон гүйцэтгэл нь адилхан чухал юм. Anqiang Power компанийн LXK цуврал нь эпокси давирхайн вакуум цутгамал бүхий хуваагдмал цөмт хийцийг ашигладаг бөгөөд трансформаторыг одоо байгаа үндсэн кабелийн эргэн тойронд кабелийг зайлуулах шаардлагагүйгээр суурилуулах боломжийг олгодог. Энэ нь сул зогсолтыг багасгах нь нэн тэргүүнд тавигдах шинэчлэл, засвар үйлчилгээний төслүүдэд онцгой ач холбогдолтой байж болно.
Энэ төрлийн трансформаторыг үнэлэхдээ хэд хэдэн шинж чанарыг анхаарч үзэх хэрэгтэй.
Эдгээр шинж чанарууд нь үндсэн хэлхээг өргөнөөр өөрчлөхгүйгээр одоо байгаа цахилгааны дэд бүтцийг шинэчлэхэд хуваагдсан цөмт дизайныг практик болгодог.
Тэг дарааллын гүйдлийн трансформаторыг цахилгаан түгээх, хамгаалах өргөн хүрээний системд нэгтгэх боломжтой. Үүний гол үүрэг нь хамгаалалт эсвэл хяналтын төхөөрөмжид үлдэгдэл-гүйдлийн мэдээллээр хангах явдал юм.
Ердийн хэрэглээнд:
Жишээлбэл, хуваарилах кабинетэд трансформатор нь доод урсгалын хэлхээг тэжээж буй дамжуулагчийг хянах боломжтой. Хэрэв тусгаарлагчийн эвдрэл нь дэлхий рүү гүйдэл урсахад хүргэдэг бол үүссэн үлдэгдэл гүйдлийг илрүүлж, хамгаалалтын реле рүү дамжуулж болно. Дараа нь реле хэмжсэн нөхцөл нь хэлхээний тасалдал шаардлагатай эсэхийг тодорхойлж чадна.
Хэвийн бус гүйдлийн нөхцөлийг эрт илрүүлэх нь тоног төхөөрөмжийн эвдрэл, удаан зогсолт, цахилгааны аюулгүй байдлын ослын эрсдлийг бууруулахад тусалдаг тул энэ арга нь үнэ цэнэтэй юм.
Тэг дарааллын гүйдлийн трансформаторыг сонгохдоо зөвхөн диафрагмын хэмжээнээс хамаарч болохгүй. Инженерүүд цахилгааны систем, суурилуулах орчин, хамгаалалтын реле, механик зохион байгуулалтыг хамтдаа үнэлэх ёстой.
| Сонгох хүчин зүйл | Юуг анхаарах вэ | Яагаад чухал вэ? |
|---|---|---|
| Гол диафрагм | Дотор диаметрийг кабель эсвэл дамжуулагчийн зохион байгуулалттай тааруулна | Практик суурилуулалт, хангалттай зайг баталгаажуулдаг |
| Системийн хүчдэл | Цахилгааны системтэй нийцэж байгаа эсэхийг шалгана уу | Зохих дулаалга, аюулгүй ажиллагааг дэмжинэ |
| Үлдэгдэл гүйдэл | Хүлээгдэж буй илрүүлэх хүрээг тодорхойлох | Тохиромжтой хамгаалалтын мэдрэмжийг хангахад тусална |
| Релений нийцтэй байдал | Хоёрдогч гаралт ба релений шаардлагыг шалгана уу | Хамгаалалтын систем нь дохиог зөв тайлбарлаж чаддагийг баталгаажуулдаг |
| Суурилуулах арга | Хатуу цөмт эсвэл хуваах цөмт бүтцийг авч үзье | Хуваасан цөмт загварууд нь шинэчлэлтийн хэрэглээнд давуу талтай |
| Байгаль орчны нөхцөл | Температур, бохирдлын түвшин, чийгшил, суурилуулах байршил | Урт хугацааны найдвартай ажиллагааг дэмжинэ |
Сэргээн засварлах хэрэглээний хувьд хуваах цөмт трансформатор нь үндсэн хэлхээг бүрэн задлахаас илүүтэйгээр ерөнхийдөө одоо байгаа кабелийн байгууламжийн эргэн тойронд суурилуулж чаддаг тул практикт ихээхэн давуу талтай байдаг.
Үлдэгдэл гүйдлийг найдвартай хэмжихийн тулд зөв суурилуулах нь чухал юм. Трансформаторын нүхээр дамжин өнгөрөх дамжуулагч нь хамгаалалтын загварыг дагаж мөрдөх ёстой бөгөөд ингэснээр трансформатор нь хамгаалагдсан хэлхээний гүйдлийн бүрэн хамаарлыг хэмжих болно.
Суулгахын өмнө инженерүүд дараахь зүйлийг шалгах ёстой.
Лавлагаалагдсан LXK цувралын хувьд ашиглалтын хэвийн нөхцөлд доторх суурилуулалт, -5°C-аас 40°C хүртэлх орчны температур, зэврэлтгүй, бохирдол багатай орчин орно. Инженерүүд угсрахаас өмнө төслийн бодит нөхцөлийг сонгосон бүтээгдэхүүний техникийн баримт бичигтэй харьцуулан батлах ёстой.
Аньчян хүч-ийн LXK цуврал нь янз бүрийн анхдагч кабелийн зохицуулалтыг тохируулах олон нүхний сонголтоор хангадаг. Боломжтой хэмжээсүүд нь ойролцоогоор 80 мм-ээс 300 мм-ийн хооронд хэлбэлздэг бөгөөд энэ нь трансформаторыг одоо байгаа түгээлтийн төхөөрөмжид нэгтгэх үед инженерүүдэд уян хатан байдлыг өгдөг.
| Загвар | Апертур D | Хэмжээ E | Хэмжээ L | Хэмжээ L1 |
|---|---|---|---|---|
| LXK-80 | Φ80 | 58 мм | 130 мм | 123 мм |
| LXK-100 | Φ100 | 58 мм | 130 мм | 122 мм |
| LXK-120 | Φ120 | 57 мм | 130 мм | 120 мм |
| LXK-150 | Φ150 | 58 мм | 190 мм | 123 мм |
| LXK-180 | Φ180 | 58 мм | 190 мм | 125 мм |
| LXK-200 | Φ200 | 60 мм | 280 мм | 129 мм |
| LXK-240 | Φ240 | 80 мм | 280 мм | 167 мм |
| LXK-260 | Φ260 | 55 мм | 280 мм | 120 мм |
| LXK-300 | Φ300 | 80 мм | 280 мм | 170 мм |
Бүтээгдэхүүний дэлгэрэнгүй мэдээллийг инженерүүд шалгаж болноТэг дараалалтай гүйдлийн трансформаторын бүтээгдэхүүний хуудасМөн боломжтой нүхний хэмжээг суурилуулалтын физик шаардлагатай харьцуулах.
Үүний гол зорилго нь газардуулгын эвдрэл, гүйдлийн алдагдалтай холбоотой үлдэгдэл буюу тэг дарааллын гүйдлийг илрүүлэх явдал юм. Гаралтыг хянах, гэмтлийг тусгаарлах хамгаалалтын релетэй холбож болно.
Тиймээ. Трансформаторыг үндсэн кабелийг салгах шаардлагагүйгээр одоо байгаа кабелийн эргэн тойронд угсарч болох тул хуваах цөмт бүтэц нь шинэчлэлт, засвар үйлчилгээ хийхэд онцгой давуу талтай.
Ердийн гүйдлийн трансформатор нь ерөнхийдөө бие даасан дамжуулагчийн гүйдлийг хэмждэг бол тэг дарааллын трансформатор нь түүний голыг дамжин өнгөрөх дамжуулагчийн векторын хамаарлаас үүссэн үлдэгдэл гүйдлийг илрүүлдэг.
Ердийн хэрэглээнд хуваарилах кабинет, дэд станц, гол цагираг, трансформаторын хамгаалалтын систем, унтраалгын угсралт, таслагчийн хамгаалалтын самбар орно.
Чухал хүчин зүйлүүд нь үндсэн нүх, цахилгааны системийн шаардлага, хүлээгдэж буй үлдэгдэл гүйдэл, хоёрдогч гаралт, релений нийцтэй байдал, тусгаарлагчийн шаардлага, суурилуулах арга, хүрээлэн буй орчны нөхцөл зэрэг орно.
Тэг дарааллын гүйдлийн трансформатор нь орчин үеийн газардуулгын гэмтэл илрүүлэх болон цахилгааны хамгаалалтын системд мэдрэгчтэй чухал бүрэлдэхүүн хэсэг юм. Хэвийн гүйдлийн тэнцвэр алдагдсан үед үүссэн үлдэгдэл гүйдлийг хянаж, хэвийн бус үйл ажиллагааны нөхцөлийг тодорхойлох үнэ цэнэтэй мэдээллээр хамгаалалтын реле өгдөг. Цөмийг хуваах нь угсралтын уян хатан байдлыг улам сайжруулдаг, ялангуяа шинэчлэлт, засвар үйлчилгээний төслүүдэд.
Найдвартай үлдэгдэл гүйдлийн илрүүлэх шаардлагатай төслүүдийн хувьд Anqiang Power нь олон нүхний хэмжээ, эпокси давирхайн вакуум цутгамал, хүйтэн цувисан цахиурын ган судал, хүчилтөрөгчгүй зэс ороомог бүхий LXK цуврал шийдлүүдийг санал болгодог. Хэрэв та түгээх сүлжээ, хуваарилах төхөөрөмж, хамгаалалтын системд тохирох трансформаторыг сонгох гэж байгаа бол,бидэнтэй холбоо барина уутехникийн шаардлагуудын талаар ярилцаж, таны хэрэглээнд тохирох тэг дарааллын гүйдлийн трансформаторын шийдлийг олох.
