24кВ-ын хажууд суурилуулсан вакуум таслуур

24кВ-ын хажуугийн вакуум таслуурын бүтээгдэхүүний загвар нь ZN63A (VS1)-24 юм. Энэ нь 24 кВ-ын нэрлэсэн хүчдэл бүхий гурван фазын хувьсах гүйдлийн 50 Гц цахилгаан системд ашиглагддаг. Үүний гол онцлог нь үйл ажиллагааны механизм болон таслагчийн биений нэгдсэн загвар юм. Үүнийг тогтмол суурилуулж эсвэл троллейбус механизмтай татах боломжтой төхөөрөмж болгон ашиглаж болно. Энэ нь янз бүрийн төрлийн ачаалал, байнгын ажиллагаатай үед хэрэглэх боломжтой бөгөөд аж үйлдвэр, уул уурхайн үйлдвэр, цахилгаан станц, дэд станцын цахилгаан тоног төхөөрөмжийг хамгаалах, хянахад ашиглах боломжтой бөгөөд ялангуяа металлурги, хими, нүүрсний үйлдвэрүүдэд тохиромжтой.

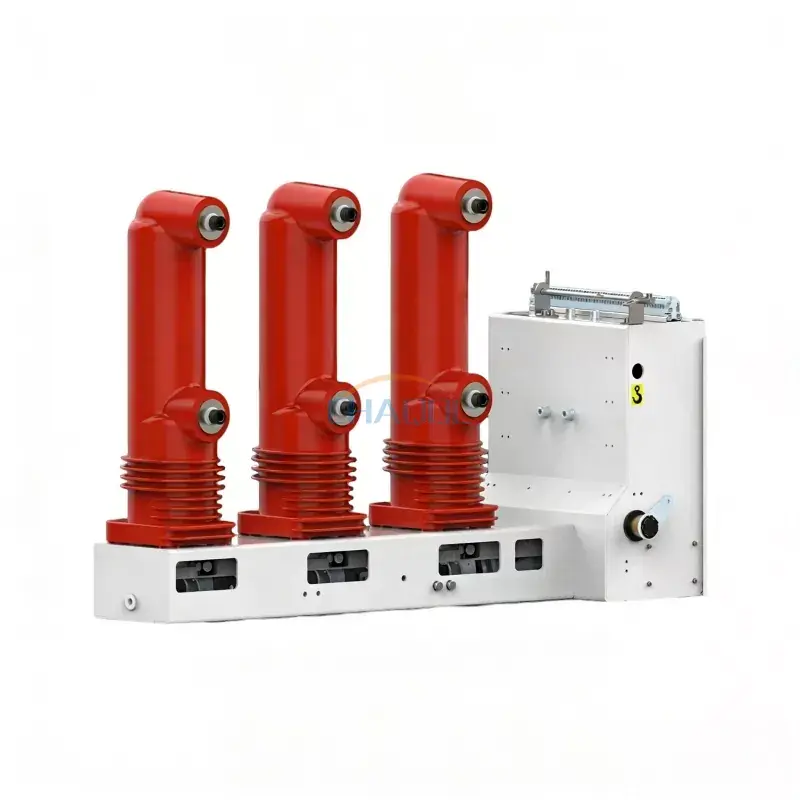

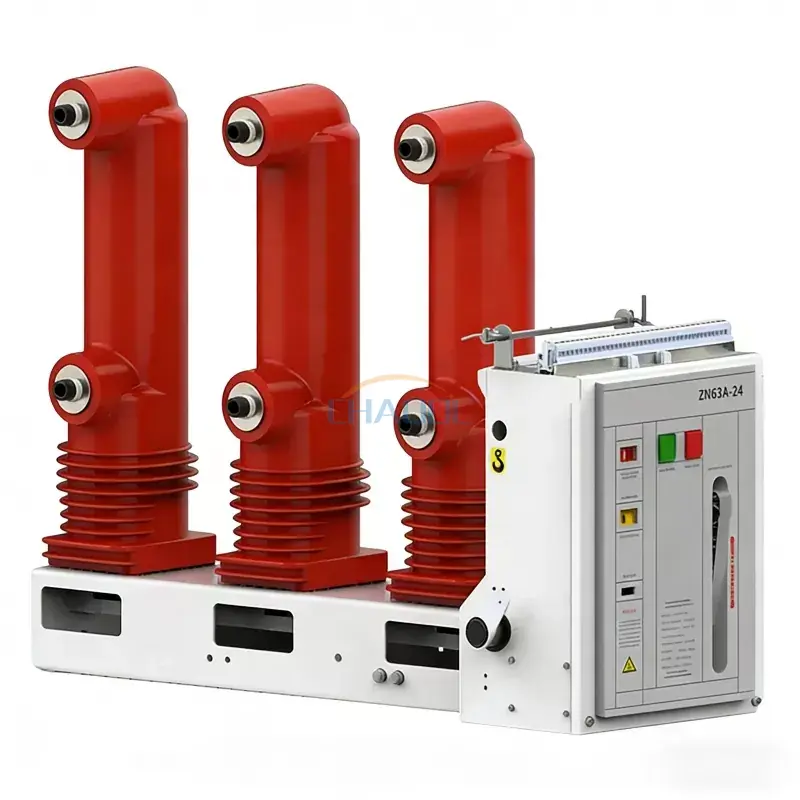

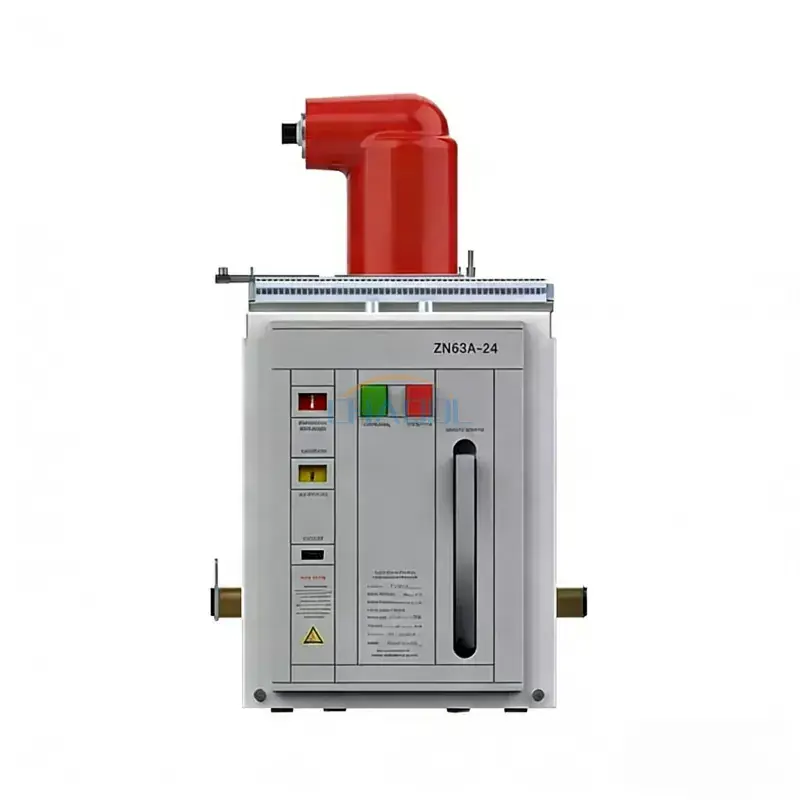

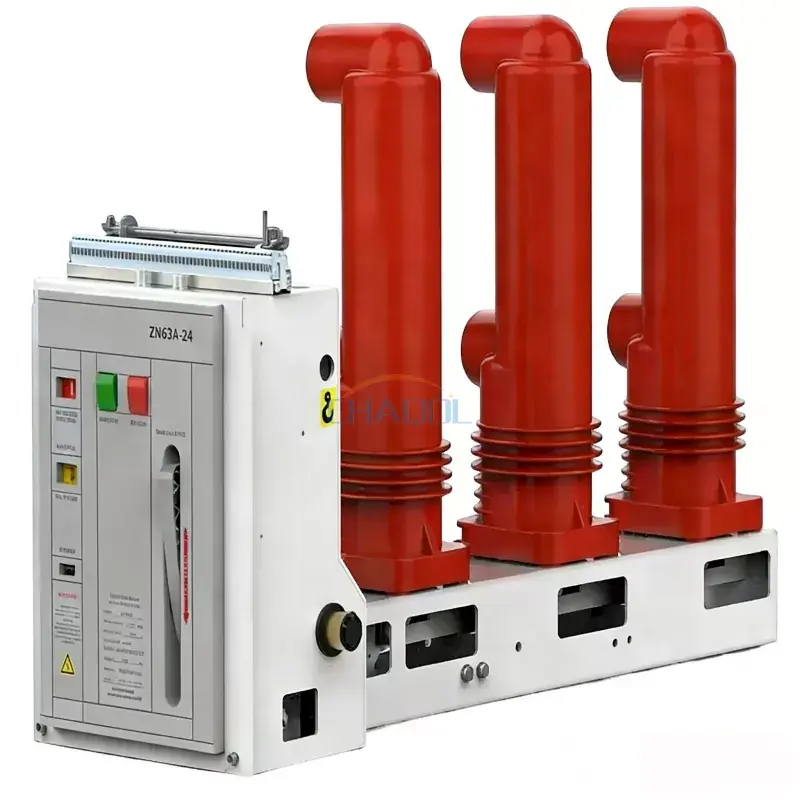

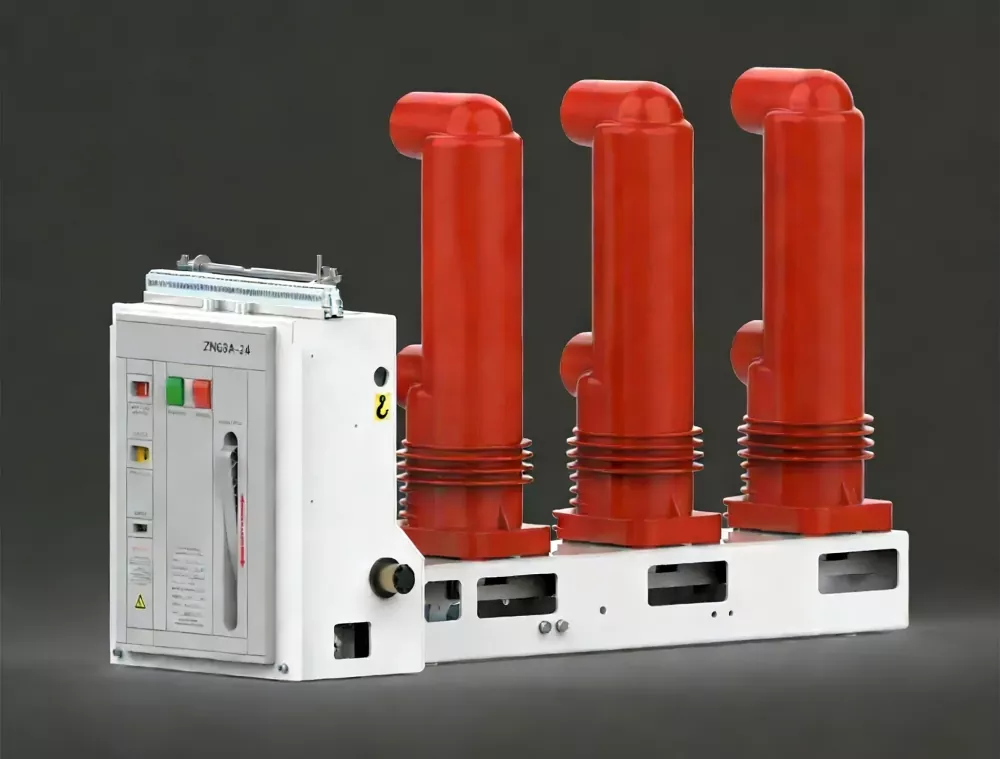

Гадаад үзэмжийн диаграм

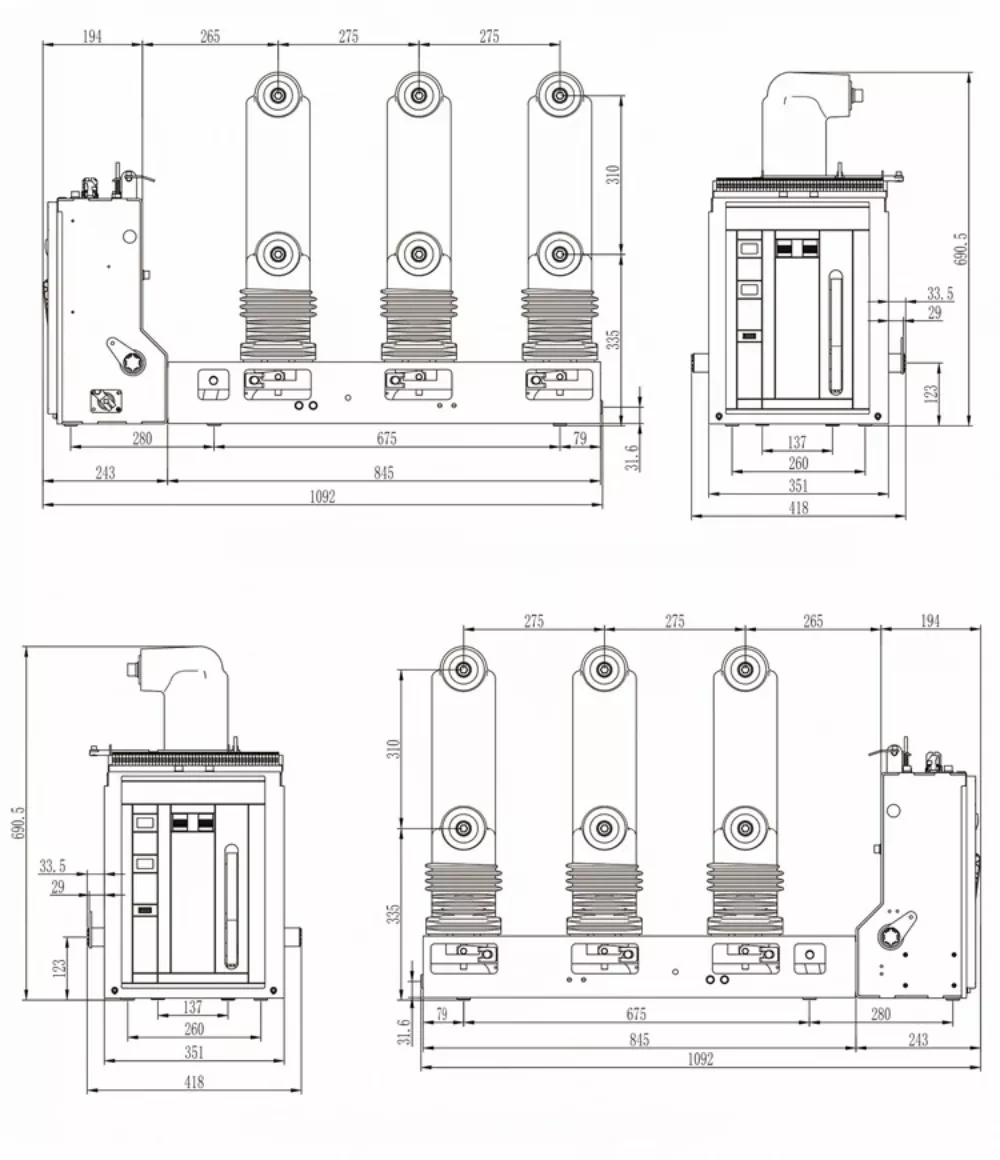

Хэмжээ диаграм

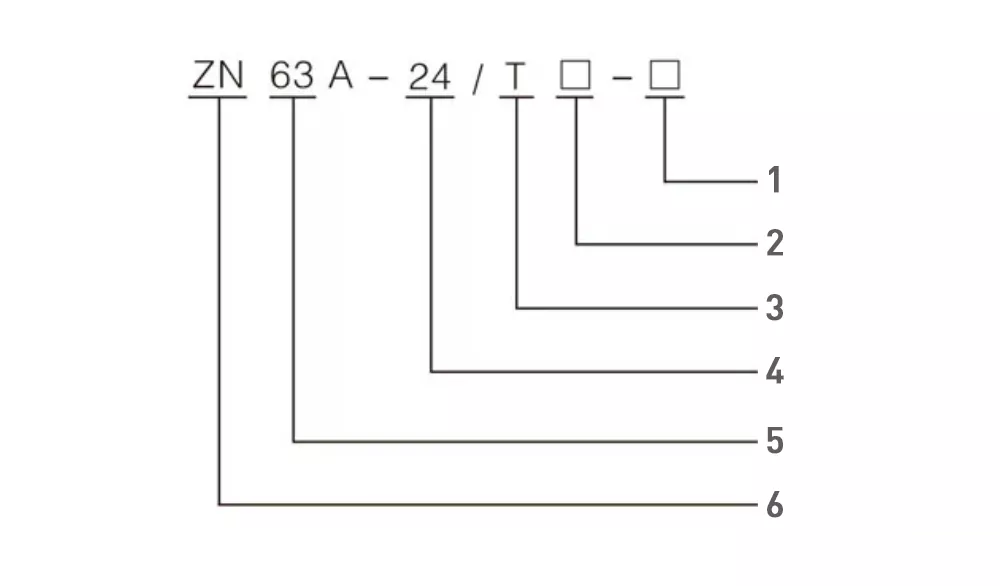

Техникийн параметрүүд

1- Богино залгааны нэрлэсэн гүйдэл (KA)

2—Нэрлэсэн гүйдэл(A)

3 - хөөх механизм

4 - нэрлэсэн хүчдэл (КВ)

5 - дизайны дугаар

6—Дотоод вакуум таслуур

Бүтцийн онцлог

1. 24 кВ-ын хажууд суурилуулсан вакуум таслуур нь зэс-хромын контакт материал, аяга хэлбэрийн уртааш соронзон орны контактын бүтэцтэй, төв битүүмжилсэн керамик эсвэл шилэн вакуум таслагчийг ашигладаг бөгөөд энэ нь цахилгааны элэгдлийн хурд багатай, цахилгааны ашиглалтын хугацаа урт, контактын тэсвэрлэх чадвар өндөр, диэлектрикийн хурдан сэргэлт, хурдацтай ажиллах чадвартай. бага гүйдлийн цавчих түвшин, хүчтэй таслах чадвар.

2. Энэ нь гар болон цахилгаан эрчим хүчийг хадгалах функцтэй, хэвтээ байрлалтай пүрш-эрчим хүч хадгалах үйлдлийн механизмыг ашигладаг.

3. Гурван фазын тулгуур байгууламжийг ашигладаг. Гурван фазын тулгуур ба гүйдлийн трансформаторууд нь гаднах эпокси давирхайн цул тусгаарлагч эсвэл өндөр ба нам температур, хэт ягаан туяа, хөгшрөлтийг тэсвэрлэх чадвартай, чийг, конденсацийг сайн тэсвэрлэх чадвартай, силикон резинэн цул тусгаарлагчаар бүрсэн дотоод эпокси давирхайг ашигладаг.

Үйл ажиллагааны орчин

1. Орчны агаарын температур: -15℃-аас 40℃ хүртэл

2. Өндөр: 1000м-ээс хэтрэхгүй (Хэрэв илүү өндөрт гарах шаардлагатай бол тусгаарлагчийн нэрлэсэн түвшинг зохих хэмжээгээр нэмэгдүүлэх шаардлагатай).

3. Газар хөдлөлтийн эрчим: 8 градусаас ихгүй.

4. Харьцангуй чийгшил: Өдрийн дундаж 95%-иас ихгүй, сарын дундаж 90%-иас ихгүй байна.

5. 24кВ-ын хажууд суурилуулсан вакуум таслуур нь гал түймэр, дэлбэрэлтийн аюул, хүчтэй бохирдол, химийн зэврэлт, хүчтэй чичиргээгүй байршилд тохиромжтой.
